دليل على المياه IP67 48 الأساسية للماء FTTX FTTA الميدان الضميمة

وصف

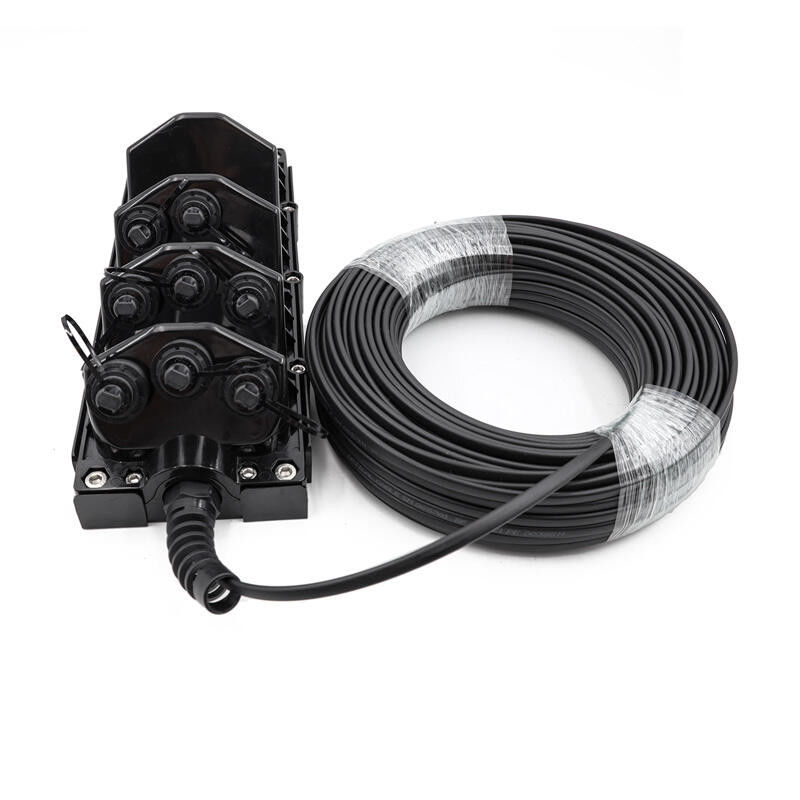

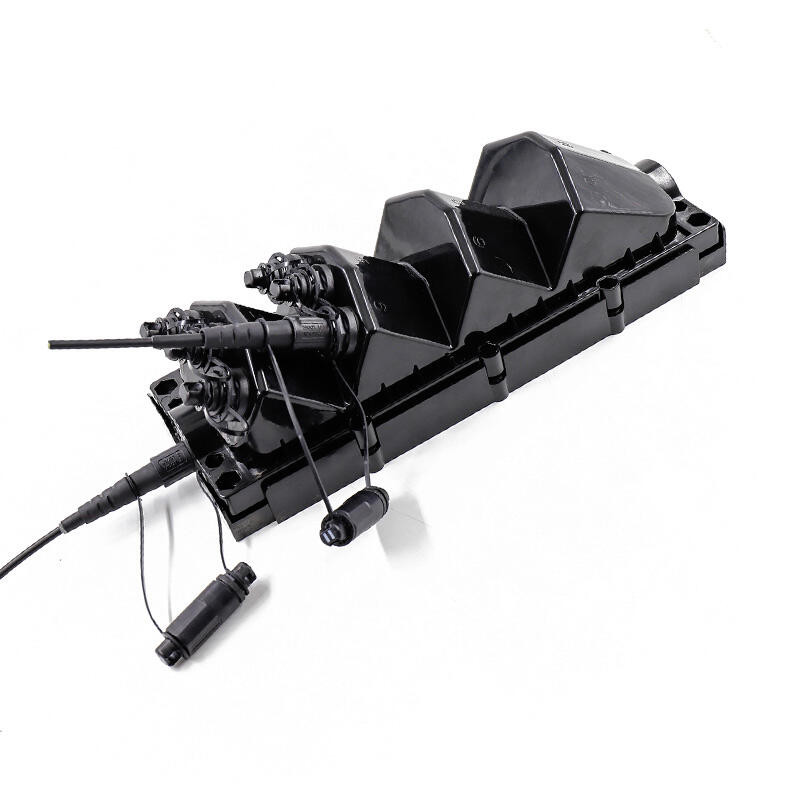

FTTX Enclosure هو حل اقتصادي جديد موزع بالألياف للاستخدام في الهواء الطلق.قارن بين المنتجات التقليدية ، FTTX Enclosure سهل التشغيل وله توافق عالي.يمكن استخدامه للتثبيت على الحائط أو التثبيت الهوائي أو تثبيت عمود التثبيت ، بناءً على المواقف المختلفة. لا تستخدم حاوية FTTX في مجال FTTH فحسب ، بل تستخدم أيضًا في FTTA أو غيرها من البيئات القاسية.

سمات

• توافق عالي: يمكن تجميعها ODVA أو Hconn (متوافق مع OptiTap) أو Mini SC أو ODC أو PTLC أو PTMPO أو محول الطاقة.

• تجميع مختوم من المصنع أو ميداني.

• قوي بما فيه الكفاية: يعمل تحت قوة سحب 1200N على المدى الطويل.

• من 2 إلى 12 منفذًا للموصلات القاسية أحادية أو متعددة الألياف.

• متوفر مع PLC أو غلاف لصق لتقسيم الألياف.

• تصنيف IP68 للماء.

• التثبيت على الحائط أو التركيب الهوائي أو تركيب عمود التثبيت.

• تأكد من انخفاض زاوية السطح والارتفاع في عدم تداخل الموصل عند التشغيل.

• تلبية معيار IEC 61753-1.

• تكلفة فعالة: وفر 40٪ من وقت التشغيل.

تطبيق

1. مجال FTTH

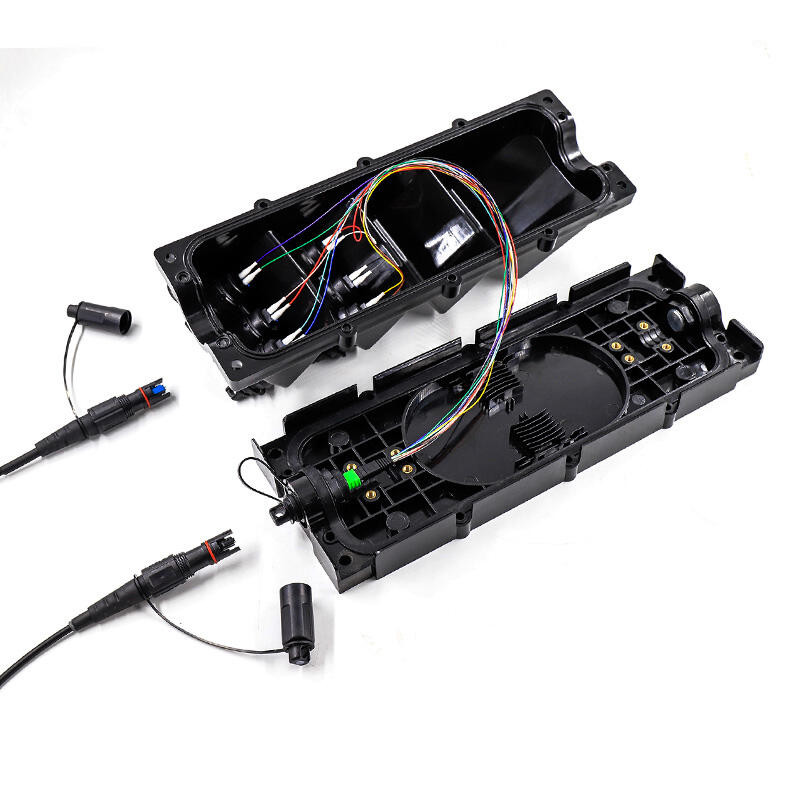

يستخدم الحل التقليدي ONU أو FDH (وحدة الشبكة الضوئية / محور توزيع الألياف) ، عندما يصل الكابل البصري الرئيسي إلى خارج القصور والفيلات.يمكن أن تحل حاوية FTTX محل ONU أو FDH لأنها تحتوي على وظيفة توزيع الألياف.في الداخل ، يمكن إصلاحه 2-4pcs 1 * 8 أو 1 * 16 PLC ، ويمكن وضع 24 قطعة من أغطية حماية لصق الألياف.بعد التزاوج مع موصل مقاوم للماء 1-48F IP67 مُجمَّع مسبقًا ، يمكن لـ FTTX Enclosure توصيل كل قصر وفيلا أو صومعة الجهد المنخفض مباشرة.يمكن تثبيته خارج القصور والفيلات ، أو تثبيت عمود التثبيت.يمكن أن يقلل FTTX Enclosure من فقدان الإشارة من خلال عقد اتصال أقل.في حاوية FTTX المجمعة مسبقًا في المصنع ، لا تحتاج إلى مشغل ذو مهارات عالية بسبب عدم وجود عملية لصق الألياف.يمكن زيادة كفاءة التركيب بنسبة 40٪.

2. مجال FTTA
تقليديا ، وحدة الراديو عن بعد (RRU) ووحدة النطاق الأساسي للبناء (BBU) متصلة بواسطة كابل الألياف الضوئية ، طوبولوجيا الشبكة النجمية.تحتاج كل وحدة RRU إلى رابط كبل خارجي مزدوج إلى BBU.سيحتاج التثبيت إلى مزيد من الوقت وستكون التكلفة عالية. تعمل حاوية FTTX كمربع تجميع / Demark ، وربط RRU و BBU معًا.من BBU إلى FTTX Enclosure ، تحتاج فقط إلى كابل هجين متعدد الألياف.ثم يقسم FTTX Enclosure الألياف إلى كل وحدة RRU من خلال تجميعات الكابلات المقاومة للماء IP67 المجمعة مسبقًا.يمكن لوحدة RRU الحصول على الطاقة من خلال موصل الطاقة المُجمَّع في حاوية FTTX ، ويمكنها تجنب الازدواجية التي لا داعي لها.

3. توصيل كابل جذع
يحتاج كابل الجذع إلى أن يتم لحامه بالاندماج بشكل متكرر بسبب طول كل كابل طبل محدود.لذا فإن نقطة الاتصال ضعيفة وتحتاج إلى الحماية بشكل جيد.عندما يصل كابل صندوق الأمتعة إلى حاوية FTTX ، سيتم غلقه وتثبيته بواسطة غدة كبل مقاومة للالتواء (من النوع البلاستيكي أو المعدني).بالنسبة للكابلات ذات القطر الخارجي 5mm-14mm ، فإن FTTX Enclosure لديها ملحقات مختلفة لتناسبها.يمكن أن تحرر غدة الالتواء الإجهاد عند ثني كابل الجذع وحماية الألياف لتجنب الانكسار.داخل حاوية FTTX ، تم تثبيت الكبل الرئيسي وعضو القوة بواسطة أداة التثبيت ، والتي تضمن أن الصندوق يمكنه تحمل قوة سحب 1200N على المدى الطويل.يمكن تثبيت غلاف الحماية من لصق (بحد أقصى 24 قطعة) و PLC (بحد أقصى 2 قطعة) على الجسم ، مما يجعل تقسيم ألياف حاوية FTTX أمرًا سهلاً للغاية.تصميم مضاد للانزلاق على العلبة الأساسية ، مما يضمن أن حاوية FTTX تحمل السلك / العمود بإحكام.

4. التنقيب أو الاتصالات العسكرية
سيتم إعادة تشغيل البرقية بشكل متكرر ، عند التنقيب أو الاتصال العسكري.لا يمكن أن يقف الموصل والكابل العاديان بشكل متكرر وقوة سحب عالية وإعادة استخدام.داخل حاوية FTTX ، تم تثبيت الكابل المدرع وعضو القوة بواسطة أداة التثبيت ، والتي تضمن أن الصندوق يمكنه تحمل قوة سحب 1200N على المدى الطويل.إنه مناسب جدًا للاستخدام الميداني ، خاصة في اتصالات شبكة النجوم.يضمن تصميم واجهة المواد والقوس عالية القوة عمل حاوية FTTX بشكل غير طبيعي عند تعرضها للصدمات.
