| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | GYTS | توصيل: | EXW / FOB / CIF إلخ. |
|---|---|---|---|
| بلد المنشأ: | GUA ، CN | ||
| تسليط الضوء: | كابل الألياف الضوئية الخارجي G655,كابل الألياف الضوئية الخارجي 36F GYTS,كابل الألياف البصرية microduct 10.6 مم |
||

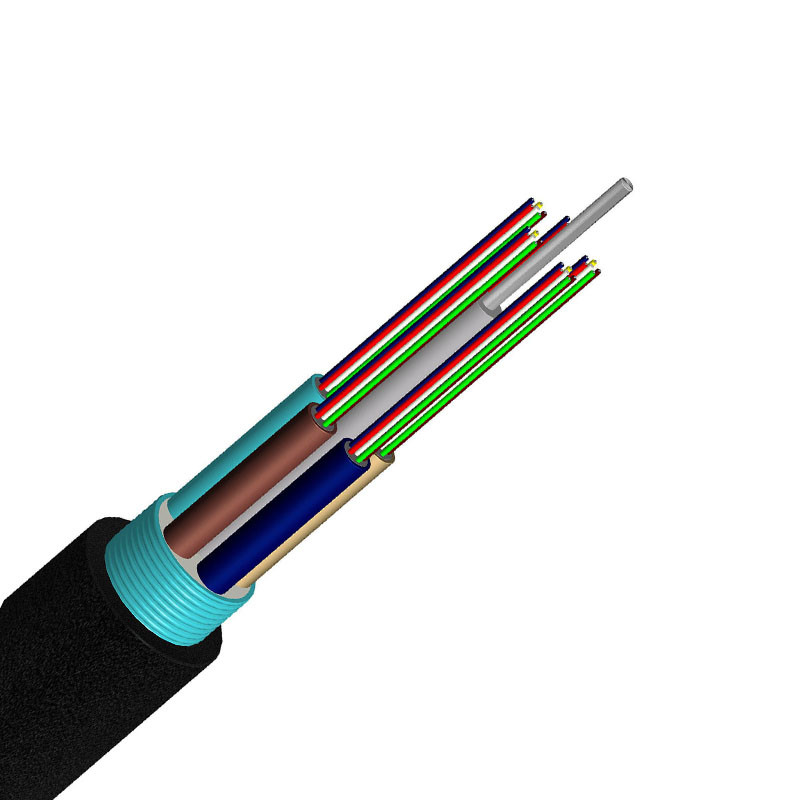

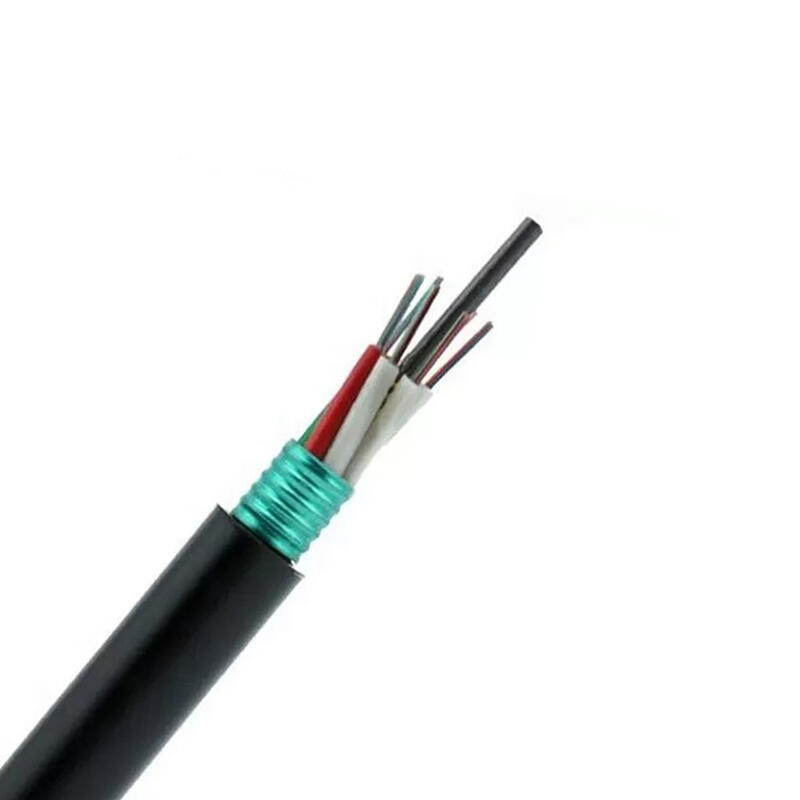

كابل الألياف البصرية المدرع ذو القناة الفضفاضة التي تقطعت بهم السبل في الهواء الطلق GYTS
وصف

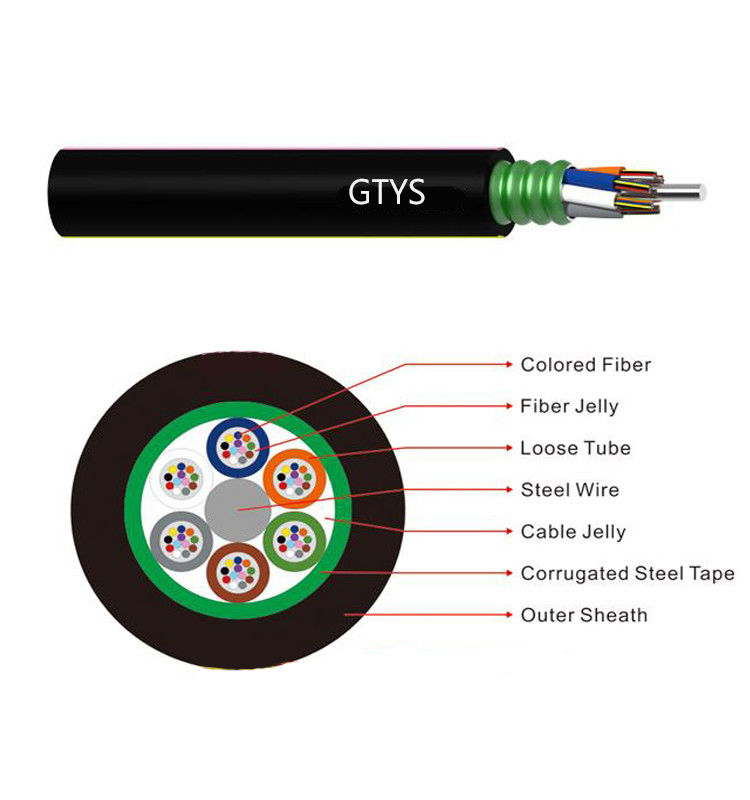

يتم وضع الألياف التي يبلغ حجمها 250 ميكرومتر في أنبوب فضفاض مصنوع من بلاستيك عالي الجودة.يتم تعبئة أنابيب GYTS بمركب حشو مقاوم للماء.يوجد سلك فولاذي ، أحيانًا مُغلف بالبولي إيثيلين (PE) للكابل الذي يحتوي على عدد كبير من الألياف ، في مركز القلب كعضو ذو قوة معدنية.الأنابيب (والحشوات) ملتفة حول عضو القوة في قلب كابل مدمج ودائري.يتم تطبيق PSP طوليًا فوق قلب الكابل ، والذي يتم ملؤه بمركب التعبئة لحمايته من دخول الماء.كابل الألياف الضوئية مُجهز بغمد PE.
صفات
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | |||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | |||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | ||||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | ||||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هيرتز · كم | |||
| @ 1300 نانومتر | ≥ 1000 ميغا هرتز · كم | ≥600 ميغا هرتز · كم | ||||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | ||||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | ||||
المعايير الفنية
| نوع الكابل | عدد الألياف | أنابيب | الحشو | قطر الكابل مم | وزن الكابل كجم / كم | قوة الشد على المدى الطويل / القصير N | مقاومة السحق طويل / قصير المدى N / 100mm | نصف قطر الانحناء / ديناميكي مم |
| GYTS-2 ~ 6 | 2 ~ 6 | 1 | 4 | 10.2 | 116 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTS-8 ~ 12 | 8 ~ 12 | 2 | 3 | 10.2 | 116 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTS-14 ~ 18 | 14 ~ 18 | 3 | 2 | 10.2 | 116 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTS-20 ~ 24 | 20 ~ 24 | 4 | 1 | 10.2 | 116 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTS-26 ~ 30 | 26 ~ 30 | 5 | 0 | 10.2 | 116 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTS-32 ~ 36 | 32 ~ 36 | 6 | 0 | 10.6 | 129 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-38 ~ 48 | 38 ~ 48 | 4 | 1 | 11.2 | 141 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-50 ~ 60 | 50 ~ 60 | 5 | 0 | 11.2 | 141 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-62 ~ 72 | 62 ~ 72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-74 ~ 84 | 74 ~ 84 | 7 | 1 | 13.6 | 209 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-86 ~ 96 | 86 ~ 96 | 8 | 0 | 13.6 | 209 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-98 ~ 108 | 98 ~ 108 | 9 | 1 | 15.4 | 232 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-110 ~ 120 | 110 ~ 120 | 10 | 0 | 15.4 | 232 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-122 ~ 132 | 122 ~ 132 | 11 | 1 | 17.2 | 280 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTS-134 ~ 144 | 134 ~ 144 | 12 | 0 | 17.2 | 280 | 1000/3000 | 300/1000 | 10 د / 20 د |
