| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | GYTY53 | توصيل: | EXW / FOB / CIF إلخ. |
|---|---|---|---|
| بلد المنشأ: | GUA ، CN | عرض النطاق الترددي (الفئة أ): | @ 850nm |
| تسليط الضوء: | كابل الألياف البصرية الخارجي GYTY53,كابل الألياف الضوئية الخارجي المدفون 15.8 مم,كابل الألياف البصرية الهجين 12F 24F |
||

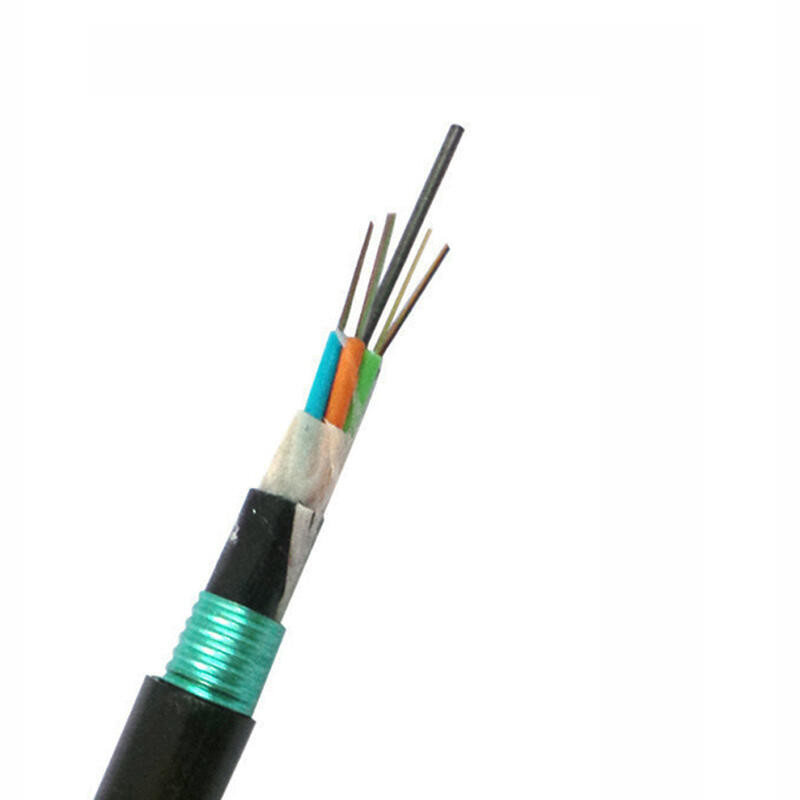

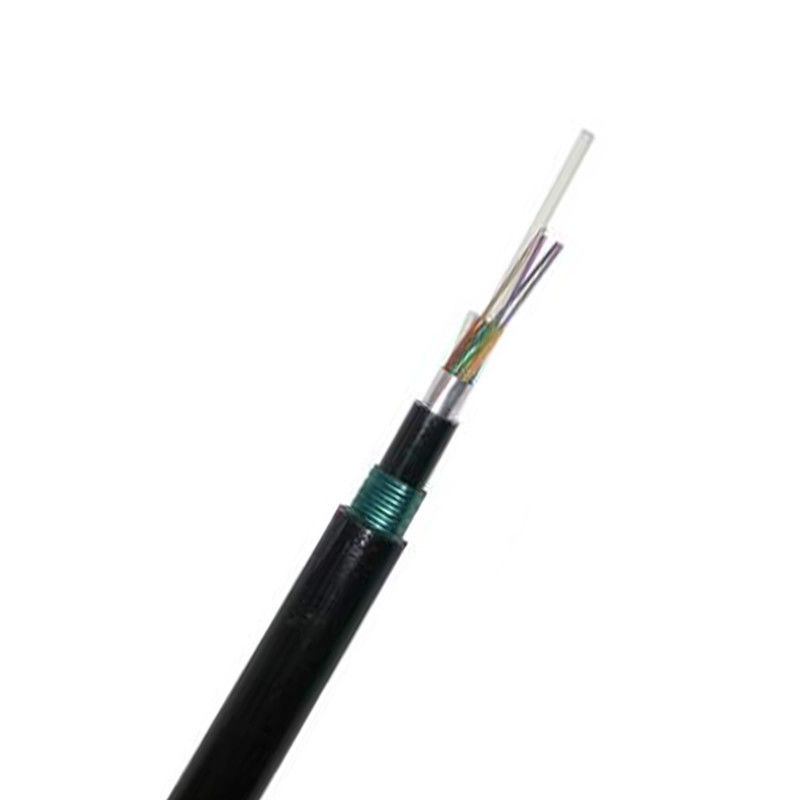

كابل الأنبوب الفضفاض الذي تقطعت بهم السبل المدفون مباشرة تحت الأرض GYTY53
وصف

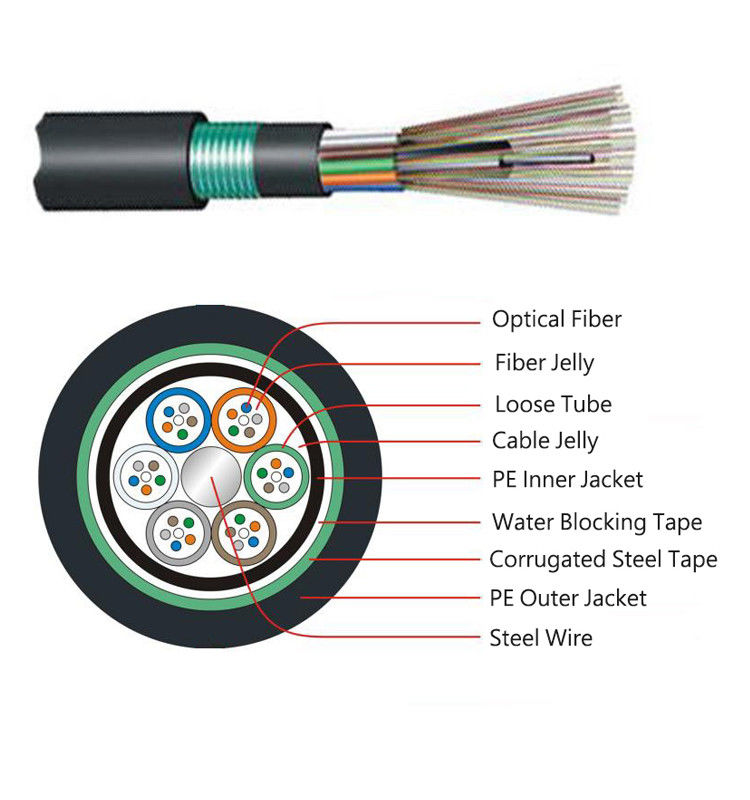

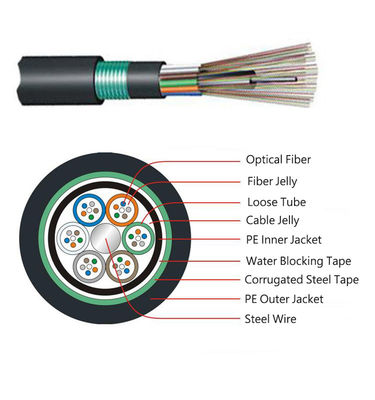

تمتلئ ألياف الأنبوب السائب بمركب حشو مقاوم للماء.يوجد سلك فولاذي ، أحيانًا مُغلف بالبولي إيثيلين (PE) للكابل الذي يحتوي على عدد كبير من الألياف ، في مركز القلب كعضو ذو قوة معدنية.الأنابيب (والحشوات) ملتفة حول عضو القوة في قلب كابل مدمج ودائري.يتم تعبئة قلب الكابل بمركب التعبئة لحمايته من دخول الماء ، حيث يتم وضع غلاف داخلي رقيق من البولي إيثيلين.بعد تطبيق PSP طوليًا على الغلاف الداخلي ، يتم استكمال الكابل بغلاف خارجي PE.
الخصائص
كابل الألياف البصرية المدرع ذو الأنبوب الفضفاض
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق والمرونة
المعايير
يتوافق كابل GYTA53 مع معيار YD / T 907-2001 بالإضافة إلى IEC 60794-1
التطبيقات
تستخدم للاتصالات بعيدة المدى والشبكة المحلية
طريقة زرع
الدفن المباشر والقناة
الخصائص البصرية
|
|
ع 652 |
ع 655 |
50/125 ميكرومتر |
62.5 / 125 ميكرومتر |
||
|
توهين |
@ 850nm |
|
|
≤3.0 ديسيبل / كم |
≤3.0 ديسيبل / كم |
|
|
(+ 20 ℃) |
@ 1300 نانومتر |
|
|
≤1.0 ديسيبل / كم |
≤1.0 ديسيبل / كم |
|
|
|
@ 1310nm |
≤0.36 ديسيبل / كم |
≤0.40 ديسيبل / كم |
|
|
|
|
|
@ 1550nm |
≤0.22 ديسيبل / كم |
≤0.23 ديسيبل / كم |
|
|
|
|
عرض النطاق الترددي (الفئة أ) |
@ 850nm |
|
|
≥500 ميغا هرتز · كم |
≥200 ميغا هيرتز · كم |
|
|
@ 1300 نانومتر |
|
|
≥ 1000 ميغا هرتز · كم |
≥600 ميغا هرتز · كم |
|
|
|
الفتحة العددية |
|
|
0.200 ± 0.015NA |
0.275 ± 0.015NA |
|
|
|
الطول الموجي لقطع الكابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
|
المعايير الفنية
|
نوع الكابل |
عدد الألياف |
أنابيب |
الحشو |
قطر الكابل مم |
وزن الكابل كجم / كم |
قوة الشد |
مقاومة السحق |
نصف قطر الانحناء |
|
طويل / قصير المدى |
طويل / قصير المدى |
ديناميكية ثابتة |
||||||
|
(ن) |
(N / 100mm) |
(مم) |
||||||
|
GYFTY53-2 ~ 6 |
2 ~ 6 |
1 |
7 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-8 ~ 12 |
8 ~ 12 |
2 |
6 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-14 ~ 18 |
14 ~ 18 |
3 |
5 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-20 ~ 24 |
20 ~ 24 |
4 |
4 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-26 ~ 30 |
26 ~ 30 |
5 |
3 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
36- غيفتي 53-32 ~ 36 |
32 ~ 36 |
6 |
2 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-38 ~ 42 |
38 ~ 42 |
7 |
1 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-44 ~ 48 |
44 ~ 48 |
8 |
0 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
60- GYFTY53-50 ~ 60 |
50 ~ 60 |
5 |
3 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFT Y53-62 ~ 72 |
62 ~ 72 |
6 |
2 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53 - 74 ~ 84 |
74 ~ 84 |
7 |
1 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
96. GYFTY53-86 ~ 96 |
86 ~ 96 |
8 |
0 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
108- جايفتي 53-98 ~ 108 |
98 ~ 108 |
9 |
1 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-110 ~ 120 |
110 ~ 120 |
10 |
0 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
132- GYFTY53-122 |
122 ~ 132 |
11 |
1 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10 د / 20 د |
|
GYFTY53-134 ~ 144 |
134 ~ 144 |
12 |
0 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10 د / 20 د |
