| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | OPGW | توصيل: | EXW / FOB / CIF إلخ. |
|---|---|---|---|
| بلد المنشأ: | GUA ، CN | ||
| تسليط الضوء: | كبل الألياف البصرية الأنبوبي ss,كابل الألياف الضوئية من نوع unitube OPGW,كابل بيانات الألياف الضوئية 48 نواة |
||
تقطعت بهم السبل الفولاذ المقاوم للصدأ أنبوب الألياف الضوئية سلك الأرض OPGW
وصف
السلك الأرضي للألياف الضوئية هو نوع من هياكل الكابلات مع مركب نقل بصري وسلك أرضي علوي لنقل الطاقة.إنه يعمل في خطوط نقل الطاقة على حد سواء مثل كابل الألياف الضوئية والأسلاك الأرضية العلوية التي يمكن أن توفر الحماية من الصواعق وتوصيل العملة بالدائرة القصيرة.يتكون السلك الأرضي للألياف الضوئية من وحدة بصرية لأنبوب فولاذي مقاوم للصدأ وسلك فولاذي مغطى بالألمنيوم وسلك من سبائك الألومنيوم.لديها هيكل تجديل الطبقة.يمكننا تصميم الهيكل وفقًا لظروف البيئة المختلفة ومتطلبات العملاء.هذا الهيكل لديه وظيفة مزدوجة من الأسلاك الأرضية والاتصالات ، والمعروف باسم سلك الألياف الضوئية الأرضي.

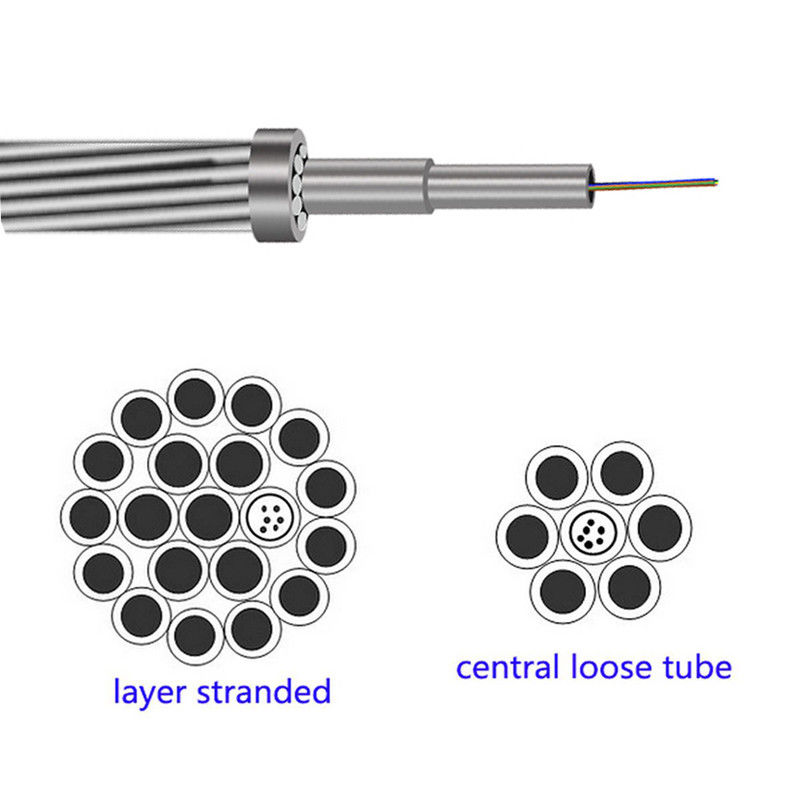

1. السلك الأرضي البصري للأنبوب المركزي (OPGW)
السلك الأرضي البصري للأنبوب المركزي (OPGW) محاط بطبقة مفردة أو مزدوجة من أسلاك الفولاذ المكسو بالألمنيوم (ACS) أو مزيج من أسلاك ACS وأسلاك سبائك الألومنيوم.هي الكابلات الأكثر استخدامًا ، حيث تم تكييف تصميمها بالكامل مع احتياجات الخطوط الكهربائية الأكثر شيوعًا.
| تخصيص | عدد الألياف | القطر (مم) | الوزن (كجم / كم) | RTS (كن) | قدرة ماس كهربائى (KA2s) |
| OPGW-32 (40.6 ؛ 4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (54.0 ؛ 8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (43.5 ؛ 10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (55.9 ؛ 17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (73.7 ؛ 175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 (55.1 ؛ 24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80.8 ؛ 21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (54.5 ؛ 41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 (54.5 ؛ 41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
2. سلك أرضي بصري مجدول (OPGW)
السلك الأرضي البصري المجدول (OPGW) محاط بطبقات مزدوجة أو ثلاث طبقات من أسلاك الفولاذ المكسوة بالألمنيوم (ACS) أو مزيج من أسلاك ACS وأسلاك سبائك الألومنيوم.
تخصيص
| تخصيص | عدد الألياف | قطر الدائرة | وزن | RTS | دائرة مقصورة |
| (مم) | (كجم / كم) | (كن) | (KA2s) | (كن) | |
| OPGW-96 [121.7؛ 42.2] | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127 [141.0؛ 87.9] | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 [77.8 ؛ 128.0] | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (121.0 ؛ 132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 (138.2 ؛ 183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99.9 ؛ 213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (109.7 ؛ 268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 (118.4 ؛ 261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
3. الخصائص

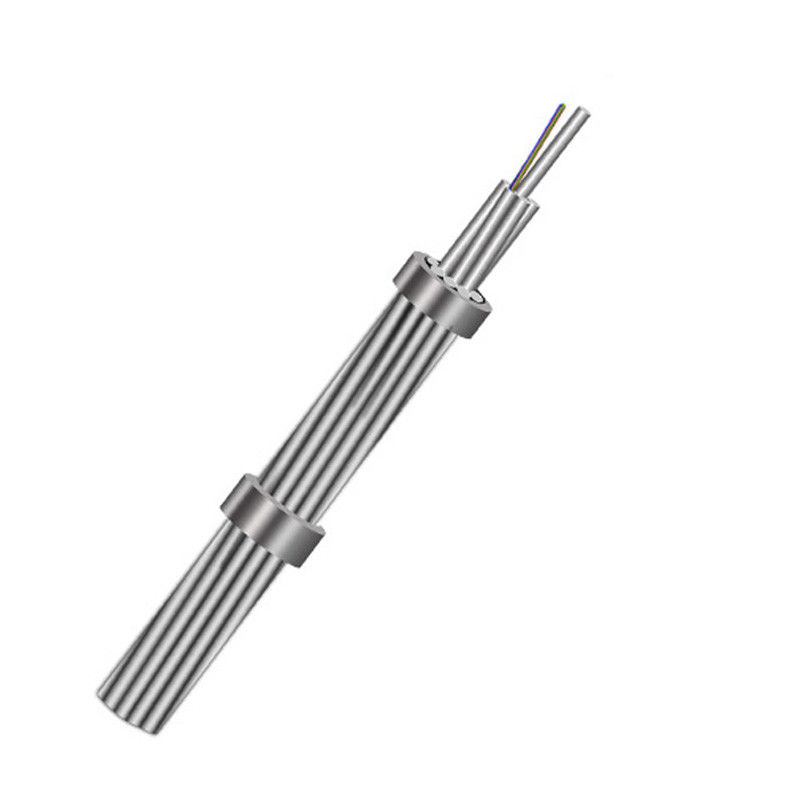

أنابيب الفولاذ المقاوم للصدأ التي تقطعت بهم السبل OPGW

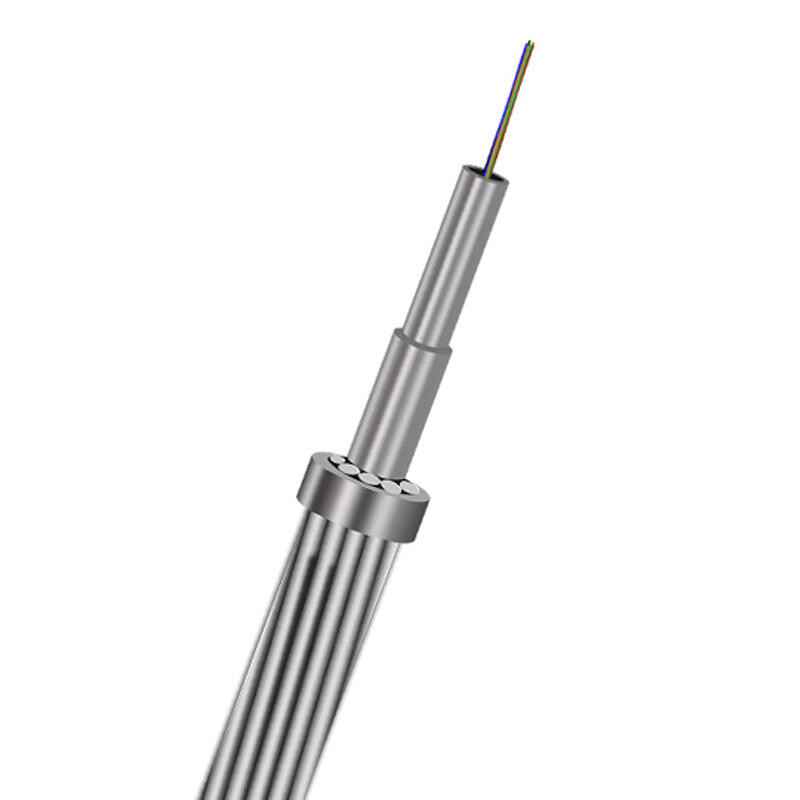

أنبوب فولاذي مقاوم للصدأ مركزي (المغطى) OPGW
4-أنبوب الألمنيوم OPGW
