| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | MGXTWV | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| قوة الشد: | 500/1000 | بلد المنشأ: | شنتشن |
| سمات: | مقاومة السحق | الانحناء نصف قطرها ثابت / ديناميكي مم: | 15 د |
| تسليط الضوء: | كابل ألياف ضوئية فضفاض تحت الماء 200 ميكرومتر,كابل ألياف ضوئية تحت الماء 250 ميكرومتر,كابل ألياف ضوئية خارجي كبير 1 ديسيبل |
||

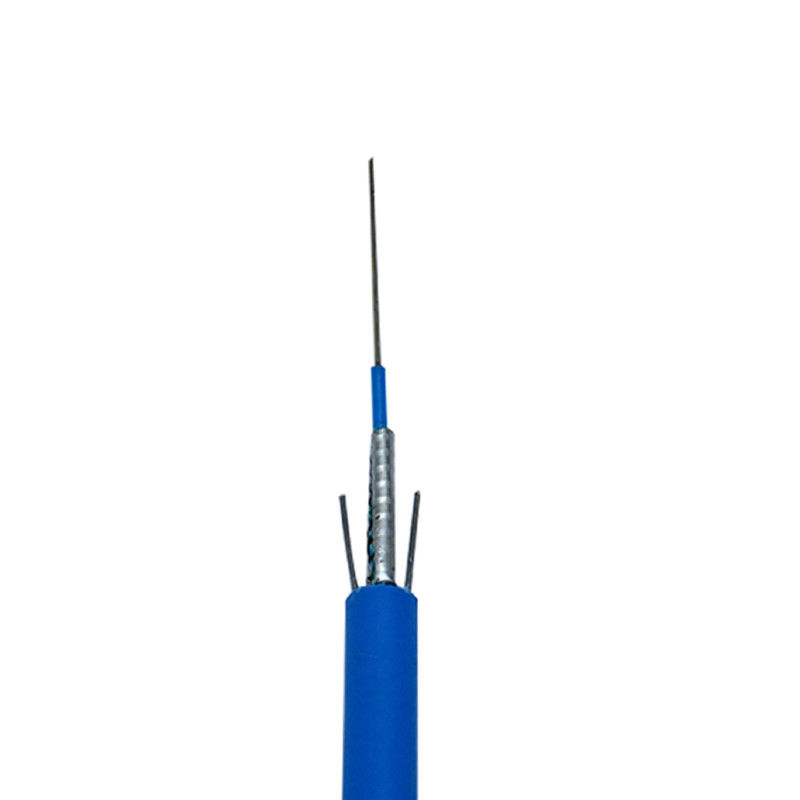

كابل الألياف الضوئية للتعدين بالأنبوب الفضفاض المركزي
وصف

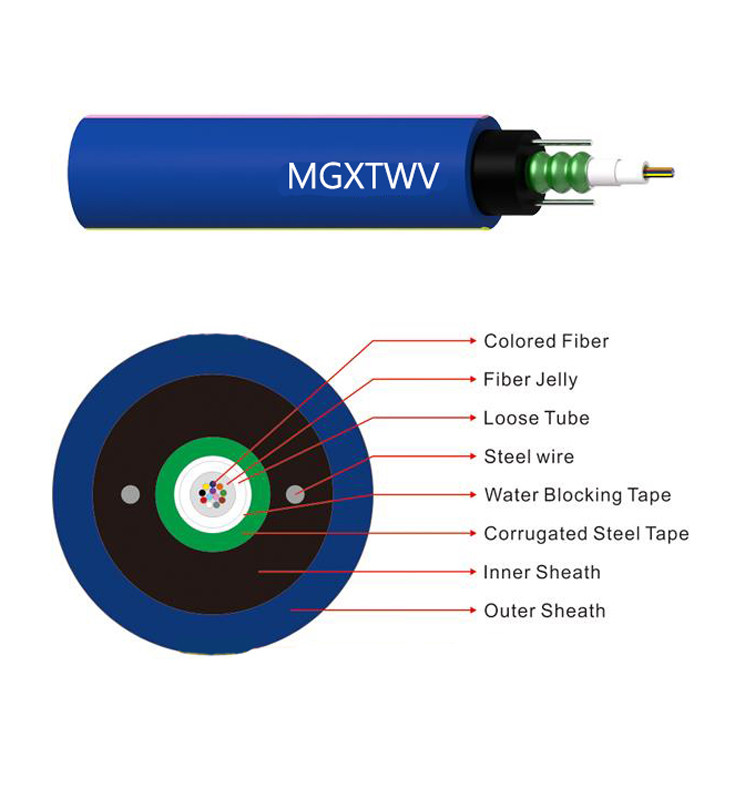

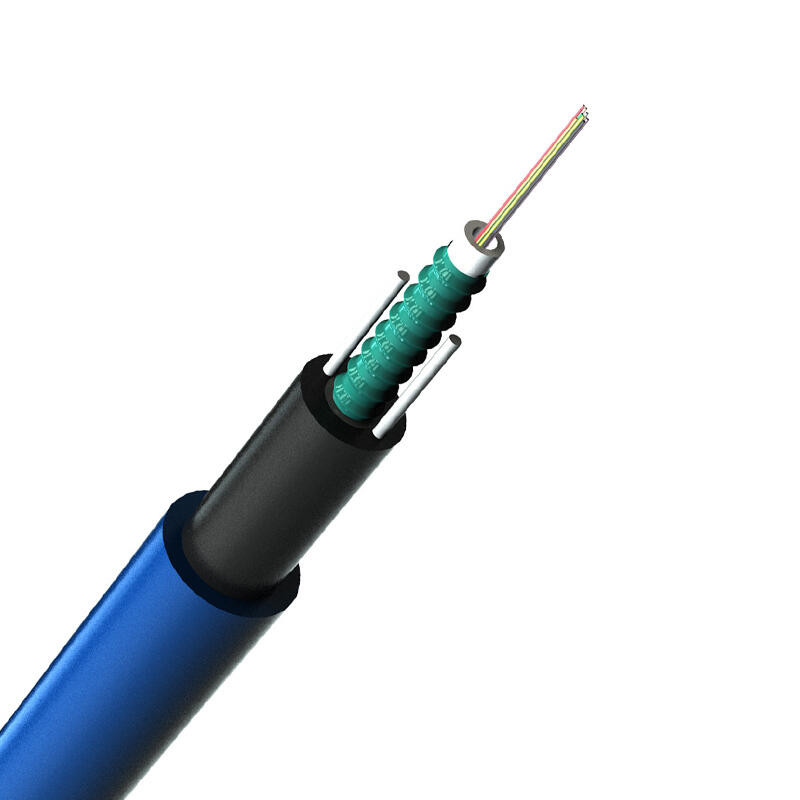

يتم وضع ألياف كبل الألياف الضوئية MGXTSWV ، 200 ميكرومتر أو 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب حشو مقاوم للماء.الأنبوب ملفوفبطبقة PSP طولياً.بين PSP والمواد المانعة لتسرب الماء من الأنبوب السائب يتم تطبيقها للحفاظ على الكبل مضغوطًا ومقاوم للماء.يتم وضع اثنين من الأسلاك الفولاذية المتوازية على جانبي الشريط الفولاذي ، فوق غلاف PE داخلي رفيع.كابل الألياف الضوئية مُجهز بغلاف خارجي من البولي إيثيلين (PE).كبل أنبوب الشعاع المركزي: من الداخل إلى الخارج للألياف الضوئية ، كريم الألياف الضوئية ، أنبوب فضفاض ، سلك فولاذي رفيع (مع دائرة حوله) ، فولاذ ، غلاف PE ، غلاف مثبط للهب
سمات
أداء ميكانيكي ودرجة حرارة جيدة
الأنبوب السائب ذو القوة العالية لديه أداء جيد لمقاومة الماء وقوة عالية
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق.
اثنان من الأسلاك الفولاذية المتوازية تضمن قوة الشد
PSP يعزز مقاومة الرطوبة ومكافحة القوارض
مادة جيدة مقاومة الماء تمنع التسرب الطولي
مثبطات اللهب الأزرق PVC كغمد ثانٍ لجعل الكابل يتمتع بأداء مثبط للهب جيد.
الخصائص البصرية
|
|
ع 652 |
ع 655 |
50/125 ميكرومتر |
62.5 / 125 ميكرومتر |
|
|
توهين |
@ 850nm |
|
|
≤3.0 ديسيبل / كم |
≤3.0 ديسيبل / كم |
|
(+ 20 ℃) |
@ 1300 نانومتر |
|
|
≤1.0 ديسيبل / كم |
≤1.0 ديسيبل / كم |
|
|
@ 1310nm |
≤0.36 ديسيبل / كم |
≤0.40 ديسيبل / كم |
|
|
|
|
@ 1550nm |
≤0.22 ديسيبل / كم |
≤0.23 ديسيبل / كم |
|
|
|
عرض النطاق الترددي (الفئة أ) |
@ 850nm |
|
|
≥500 ميغا هرتز · كم |
≥200 ميغا هيرتز · كم |
|
@ 1300 نانومتر |
|
|
≥ 1000 ميغا هرتز · كم |
≥600 ميغا هرتز · كم |
|
|
الفتحة العددية |
|
|
0.200 ± 0.015NA |
0.275 ± 0.015NA |
|
|
الطول الموجي لقطع الكابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
المعايير الفنية
|
كابل |
عدد الألياف |
قطر الكابل مم |
وزن الكابل كجم / كم |
قوة الشد |
مقاومة السحق طويل / قصير المدى N / 100m |
الانحناء نصف قطرها ثابت / ديناميكي مم |
|
MGXTSWV-2 12 |
2 ～ 12 |
11 |
130 |
500/1000 |
500/1500 |
15 د / 30 د |
