| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | EPFU GCYFTY | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| بلد المنشأ: | GUA ، CN | ||
| تسليط الضوء: | كابل الألياف الضوئية الخارجي EPFU,كابل الألياف الضوئية الخارجي 125 ميكرون,كابل تصحيح الألياف أحادي الوضع IEC60794-5 |
||
كابل الألياف الضوئية الدقيقة المنفوخ بالهواء
وصف

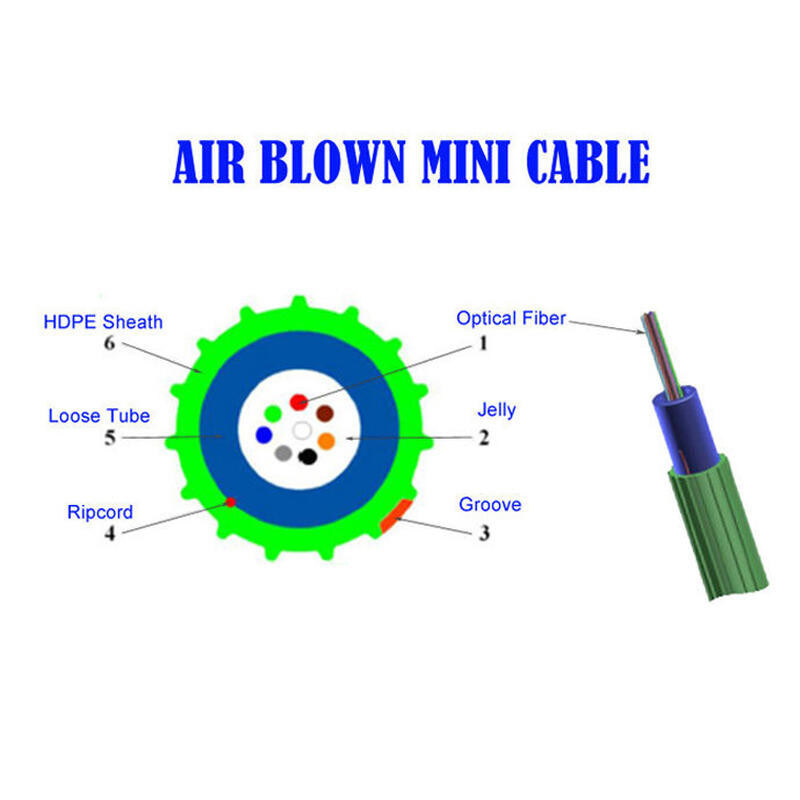

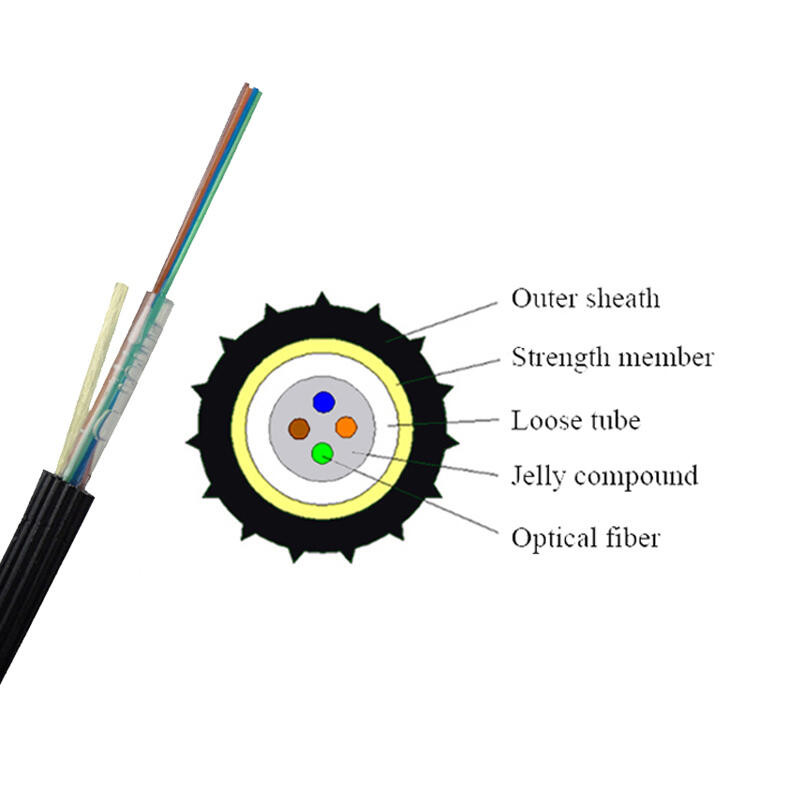

هيكل الكابلات الضوئية الدقيقة المنفوخة بالهواء هو وضع الألياف الضوئية في أنبوب فضفاض مصنوع من مادة معامل عالية ، ويتم تعبئة المركب المقاوم للماء غير السام وغير المؤذي في الأنبوب الفضفاض ، ويتم وضع خيوط الأراميد خارج الأنبوب الفضفاض غمد PE مقذوف.
صفات
معايير المنتج
يتوافق مع معيار YD / T 1460.4 و IEC 60794-5 ومعايير أخرى.
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هيرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميغا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| نوع الكابل | GCYFXTY-XB1.3 (MTE + قطر الكابل) | ||||
| MTE1.8 | MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 | |
| عدد الألياف | 2 ～ 4 | 2 ～ 4 | 6 ～ 12 | 2 ～ 12 | 14 24 |
| سمك غمد HDPE | القيمة الاسمية: 0.20 ملم ، متوسط القيمة: 0.15 ملم | ||||
| القطر الإجمالي الاسمي | 1.8 ملم | 2.0 ملم | 2.3 ملم | 2.5 ملم | 2.8 ملم |
| وزن | 2.6 كجم / كم | 4.0 كجم / كم | 5.0 كجم / كم | 6.0 كجم / كم | 7.0 كجم / كم |
| توهين ألياف الكابلات (وضع فردي) | 1310nm / 1550nm≤0.35 / 0.22dB / كم | ||||
| الأعلى.قوة الشد | 40N | 40N | 50N | 60N | 60N |
| الأعلى.قوة التكسير | 600 نيوتن / 100 ملم | ||||
| دقيقة.نصف قطر الانحناء - ثابت / ديناميكي | 10/20 خارجي Φ | ||||
| درجة الحرارة | التخزين -30 ~ + 50 درجة مئوية ؛ التثبيت -10 ~ + 40 درجة مئوية ؛ عملية 20 ~ + 50 درجة مئوية | ||||
| عمر خدمة الكابل (القيمة التقديرية) | 25 سنة | ||||
أداء مذهل
| عدد الألياف (F) | آلة النفخ | ضغط النفخ (بار) | مسافة النفخ في القناة 3.5 / 5.0 مم (م) | مسافة النفخ في القناة 5.5 / 7.0 (م) |
| 2 إلى 12 | PLUMETTAZ PR-196 ، أو PR-140 ، | 13 | 800 م | 1500 م |
| من 14 إلى 24 | 500 م | 1500 م |
