| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 10 قطع |
| تفاصيل التغليف: | كيس بولي بروبلين ، صندوق داخلي ، صندوق خارجي |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 800000 |
| نموذج رقم.: | VFL-2105 | توصيل: | فوب |
|---|---|---|---|
| تسليط الضوء: | محدد موقع الخطأ المرئي 30 ميجا واط,محدد موقع الخطأ البصري VFL,محدد موقع الخطأ البصري 650 نانومتر |
||

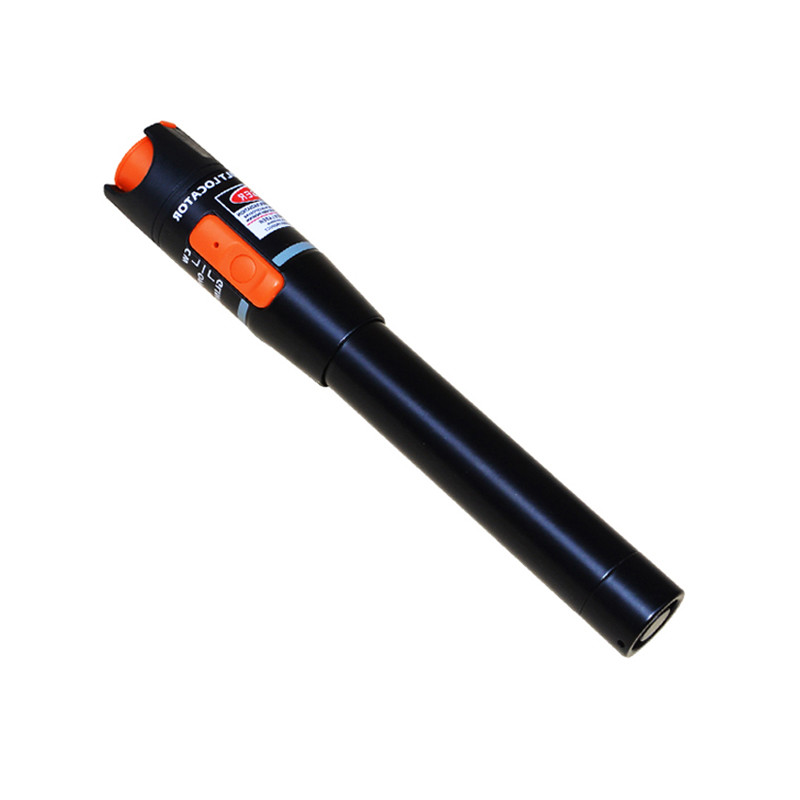

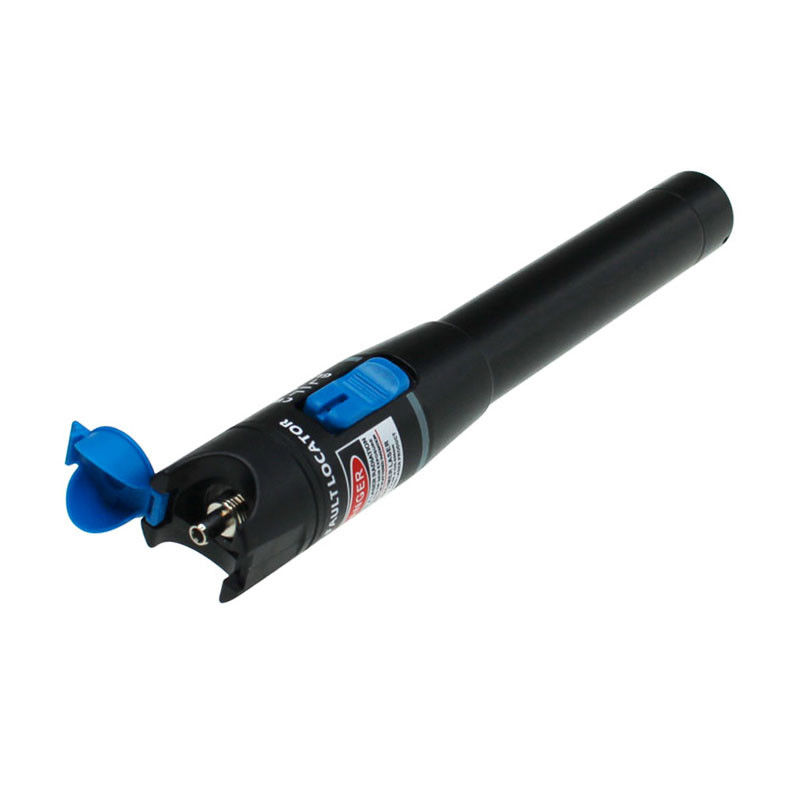

يعد محدد موقع الخطأ المرئي الآن أحد أكثر أجهزة اختبار الألياف الضوئية شيوعًا لتتبع الألياف الضوئية ، والتحقق من استمرارية الألياف والعثور على أخطاء مثل الفواصل والتوصيلات السيئة والانحناءات الحادة والضيقة في كبلات الألياف الضوئية.أكثر محددات الأخطاء المرئية شيوعًا هي شكل القلم VFL و VFL المحمول باليد ، والتي تظهر في الصورة التالية على التوالي.سواء أكنت تقوم بتثبيت روابط ألياف جديدة أو استكشاف أخطاء شبكة موجودة وإصلاحها ، فكلما زادت سرعة تحديد موقع المشكلة ، زادت سرعة إصلاحها.لتحديد الأعطال في كابلات الألياف الضوئية في وقت قصير ، تتم دعوة العديد من أجهزة اختبار الألياف الضوئية لتحديد أخطاء كبل الألياف الضوئية ، مثل OTDR (مقياس انعكاس المجال الزمني البصري).ومع ذلك ، فإن OTDR لديها منطقة ميتة أثناء الاختبار.عادةً ما يتم استخدام أداة اختبار أخرى بسيطة ومفيدة والتي يمكن أن تعمل في منطقة ميتة OTDR للعمل كملحق لـ OTDR.يُعرف باسم VFL (محدد موقع الخطأ البصري) والذي يمكنه أيضًا العمل بمفرده لتحديد الأعطال في كبل الألياف الضوئية بطريقة توفر الوقت في بعض المواقف
الليزر الأحمر الساطع عند 650 نانومتر.
العملية النبضية والأسلحة الكيماوية.
بطاريات قلوية قياسية AA.
حدد موقع النقطة المكسورة بسرعة.
تصميم متين ومقاوم للماء.

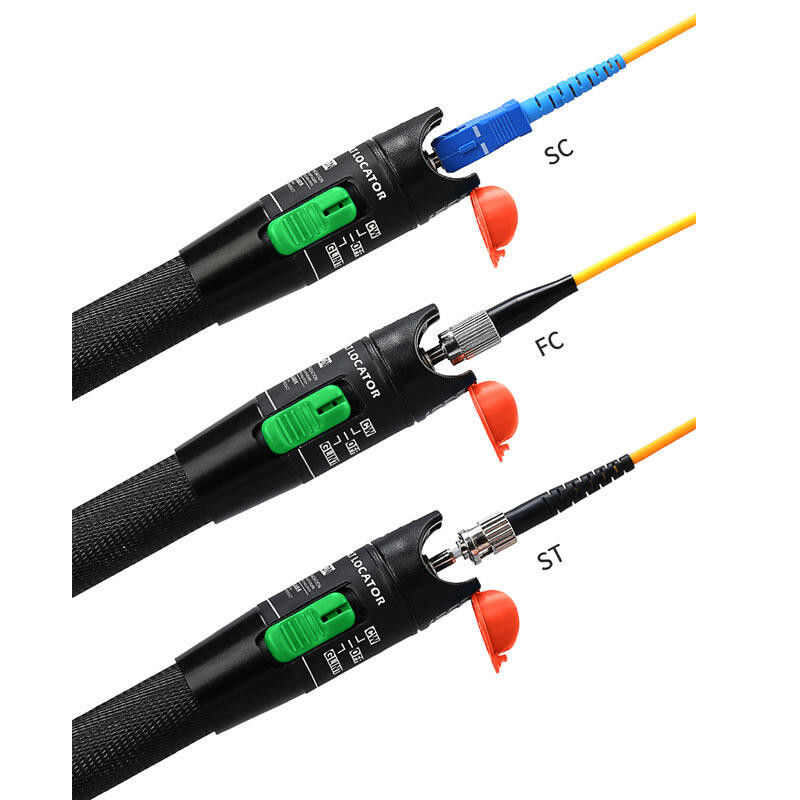

موصل عالمي 2.5 مم.
VFL سهل الاستخدام للغاية.يتم توفير خطوات استخدام VFL على النحو التالي:
الخطوة الأولى: قم بإزالة أغطية الموصلات البلاستيكية من طرفي كابل الألياف الاختبارية.
الخطوة الثانية: قم بتوصيل محدد موقع الخطأ البصري للألياف الضوئية بأحد طرفي الألياف.اضغط على زر جهاز الاختبار ولاحظ أن الضوء ينبعث من الطرف الآخر للألياف.وهذا يعطي إشارة بسيطة لاستمرارية الارتباط الليفي.
الخطوة الثالثة: كرر مع عدة ألياف أخرى.تحقق من الضوء الذي يمكن رؤيته يتسرب من لصق معيب.قد يوضح هذا طريقة سهلة لاكتشاف الأخطاء المرئية في التوصيلات أو المفاصل السيئة.
الخطوة الرابعة: افصل جميع المعدات ، وأعد الأغطية البلاستيكية إلى نهايات الموصل وأعد كل شيء إلى الحالة التي كان عليها قبل أن تبدأ العملية حتى تتمكن المجموعة التالية من تنفيذ العملية بالكامل
|
المنتج |
VFL-2105 |
|
انتاج الطاقة* |
> 10 ميجا واط |
|
المسافة الديناميكية ** |
> 10 كم |
|
الطول الموجي |
650 نانومتر ± 20 نانومتر |
|
وضعية التشغيل |
نبضي (2 هرتز) و CW |
|
موصل |
2.5 مم UPP (أو تخصيص 1.25 مم UPP) |
|
الحجم (H * W * D) |
175 مم * 26 مم * 26 مم |
|
وزن |
80 جرام |
1. تم اختباره بواسطة مقياس الطاقة الضوئية FOD1205H 650nm
2. عيون الإنسان دقيقة.حساسية -120 ديسيبل ، وفقدان 10 ديسيبل / كم 650 نانومتر في الألياف
