| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 10 قطع |
| تفاصيل التغليف: | كيس بولي بروبلين ، صندوق داخلي ، صندوق خارجي |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 800000 |

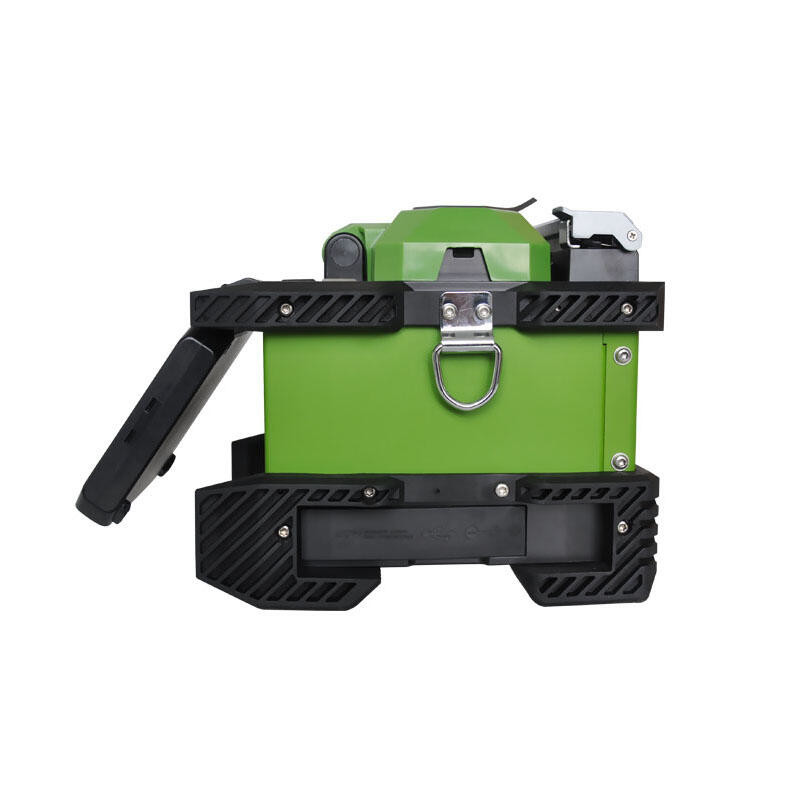

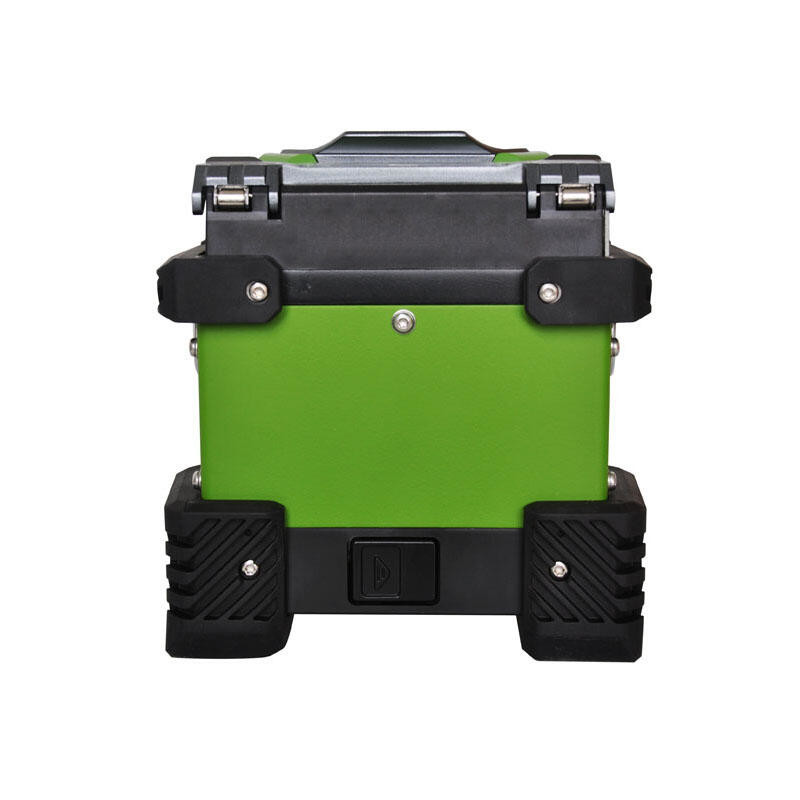

| نموذج رقم.: | FS-17S الانصهار جهاز الربط | توصيل: | فوب |
|---|---|---|---|
| نموذج: | FS-17S | طريقة المحاذاة: | محاذاة جوهرية دقيقة ومحاذاة الكسوة |
| قطر الألياف الضوئية: | <i>Cladding: 80-150um.</i> <b>الكسوة: 80-150um.</b> <i>Coating layer: 0.1-3mm</i> <b>طبقة طلاء: 0.1- | طاقة خارجية: | <i>AC: AC100-240V, 60Hz.</i> <b>التيار المتردد: AC100-240V ، 60 هرتز.</b> <i>0-1.5A: DC: DC10-15V</i |
| إبراز: | جهاز الربط الانصهار للألياف الضوئية 150um,جهاز الربط الانصهار للألياف الضوئية 3 مم,آلة ربط كبل الألياف FS17S |
||
آلة صهر الألياف هي عملية ربط اثنين من الألياف الضوئية من طرف إلى طرف.الهدف هو دمج الليفين معًا بطريقة تجعل الضوء المار عبر الألياف لا يتشتت أو ينعكس مرة أخرى بواسطة الوصلة ، وبالتالي فإن الوصلة والمنطقة المحيطة بها تكون تقريبًا بنفس قوة الألياف السليمة.عادةً ما يكون مصدر الحرارة المستخدم لصهر الألياف الزجاجية التي يتم تقطيعها ودمجها معًا عبارة عن قوس كهربائي ، ولكن يمكن أيضًا أن يكون ليزرًا أو لهبًا غازيًا أو خيوطًا من التنجستن يتم من خلالها تمرير التيار.الحصول على 16 براءة اختراع و 58 ابتكارًا تقنيًا ، تم إطلاق منتج جديد تمامًا - FS-17S Optical Fiber Fusion Splicer ، وذلك بفضل 5 سنوات من البحث المضني لـ 28 مهندسًا.يطبق FS-17S هيكل CUP + FPGA من الدرجة الصناعية من مجهر الألياف الضوئية عالي الدقة وعالي الدقة وعالي الدقة ومحرك عالي السرعة مستورد ومواد سبائك الألومنيوم والمغنيسيوم على نطاق واسع.مقارنةً بمنتجنا الأساسي ، خفض FS-17S الحجم بنسبة 38٪ ، والوزن بنسبة 52٪ ، واستهلاك الطاقة بنسبة 57٪ ، ولكنه يحسن السرعة بنسبة 60٪ ، والقدرة على التكيف مع البيئة بنسبة 80٪ والموثوقية (MTBF) من خلال 200٪.يمكنك الحصول على تجربة غير مسبوقة لربط الانصهار.
محاذاة جوهرية دقيقة للألياف ، استهلاك ربط انصهار الألياف منخفض للغاية ؛
7s سريع الانصهار الربط ، 18s تسخين عالي الكفاءة ؛
تكبير الصورة 320 مرة ، 5mm الانصهار الربط للألياف ذات طول القطع القصير للغاية ؛
300 مجموعة من أوضاع الربط الانصهار ، 100 مجموعة من أوضاع التسخين ؛
10000 مجموعة من سجلات الاندماج ، تخزين 64 صورة ؛
دواسة الضغط الخزفية ، كتلة السيراميك على شكل حرف V ، تركيبات الكل في واحد ؛
الربط ثنائي الاتجاه ، الربط التلقائي ، التكثيف الحراري الذكي ؛
واجهات USB و SD ، ترقية أوتوماتيكية للقرص U ؛
بطارية ليثيوم معيارية مدمجة ، تدعم 220 مرة من دورات الربط والتسخين.
صغير وخفيف:
صغير الحجم وخفيف الوزن ، أداة الربط سهلة الحمل ويمكن رفعها بيد واحدة.
يمكن لمقاومة الماء والغبار تلبية متطلبات IP52 ؛
يفي الجهاز متعدد الإمكانات بمتطلبات الربط الانصهار للألياف المتعددة والعبارات والأسلاك المهينة بالمطاط بقطر 80-150 ميكرون.

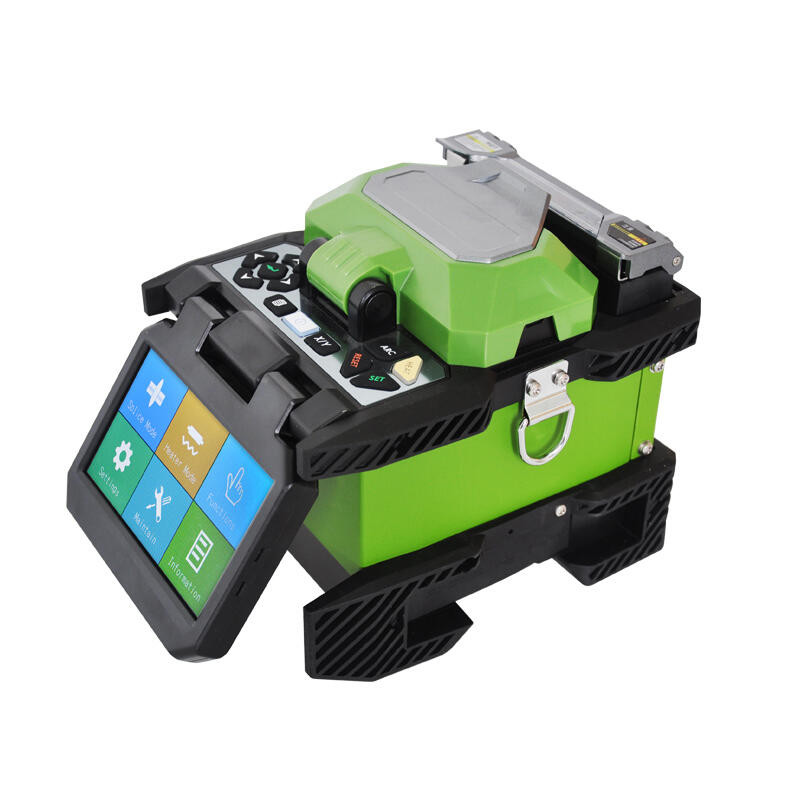

يستخدم FS-17S واجهات رسومية جديدة تمامًا وشاشة تعمل باللمس في التصميم.يمكن للمشغلين إعداد أداة الربط والتعرف على المعلومات ذات الصلة بها بشكل بسيط ومباشر عن طريق واجهات رسومية.
يتم تضمين وحدة الكشف في السخان.سيتم تمكين وظيفة التسخين فقط عند وضع أنبوب الانكماش الحراري في السخان ، لتجنب سوء التشغيل.
يمكن لبطارية الليثيوم المدمجة القابلة للتوصيل ذات السعة الكبيرة أن تلبي متطلبات العمل التي تدوم طوال اليوم.(220 مرة نموذجية من دورات الربط والتسخين الانصهار).
توفر لك كتلة V الخزفية ذات الدقة العالية وضعًا مناسبًا ودقيقًا للألياف الضوئية وتجعل التنظيف أمرًا سهلاً.
تتميز حقيبة الحمل متعددة الوظائف بتصميم جديد وخفيف الوزن ، وتحتوي على مقعد عمل مدمج.فتح أو إغلاق الغطاء يمكن أن يحوله إلى طاولة عمل.
| نموذج | FS-17S |
| طريقة المحاذاة | محاذاة جوهرية دقيقة ومحاذاة الكسوة |
| الألياف القابلة للتطبيق | أي ألياف ضوئية شائعة وألياف معزولة بالمطاط والعبارات التي تلبي متطلبات ITU-TG.651-653 و ITU-TG.655 و ITU-TG.657. |
| قطر الألياف الضوئية | الكسوة: 80-150um.طبقة طلاء: 0.1-3 مم |
| طول القطع | 5-16mm (قطر الألياف البصرية المغلفة≤ 250um) ؛10 مم (قطر الألياف الضوئية المطلية: 0.25-3 مم) |
| استهلاك الربط الانصهار (القيمة النموذجية) | 0.02 ديسيبل (SMF) ؛0.01 ديسيبل (MMF) ؛0.04 ديسيبل (DSF) ؛ |
| تعويض الخساره | (NZDSF) أفضل من 60 ديسيبل |
| وقت الربط الانصهار (القيمة النموذجية) | 7 ثانية |
| وقت التسخين (القيمة النموذجية) | 18 ثانية |
| سحب اختبار القوة | 1.96-2.25 شمال |
| أنبوب الانكماش الحراري | 60 مم ؛40 مم وسلسلة من أنابيب الانكماش الحراري |
| عرض رسومي | شاشة ال سي دي 4.3 انش عالية الاداء |
| وقت التكبير | 320 مرة / 88 مرة |
| سجل الربط الانصهار | 10000 مجموعة |
| قدرة البطارية | 11.1 فولت ، 6400 مللي أمبير ، القيمة النموذجية لربط الانصهار والدورة الحرارية هي 220 مرة |
| عمر خدمة البطارية | تصل أوقات شحن الدورة إلى 300-500 ، ويمكن استبدالها من قبل العملاء |
| عمر خدمة القطب | القيمة النموذجية هي 4000 مرة ، ويمكن استبدالها من قبل العملاء |
| إضاءة البناء | مدمج مع سطوع عالي ومساحة إضاءة واسعة |
| بيئة العمل | درجة الحرارة: -35-70 درجة مئوية؛همهمة: 0-95٪ RH ، الارتفاع فوق مستوى سطح البحر: 0-6000m |
| واجهات التشغيل | واجهات تشغيل رسومية GUI |
| طاقة خارجية | التيار المتردد: AC100-240V ، 60 هرتز.0-1.5A: تيار مستمر: DC10-15V |
| منفذ خارجي | الأشعة فوق البنفسجية / SD |
| أبعاد الوزن | 120 مم (عرض) × 130 مم (ارتفاع) × 154 مم (عمق) (بدون وسادة مطاطية مضادة للاهتزاز) |
| 1.59 كجم (المحرك المضيف) 0.37 كجم (بطارية) |
| لا. | اسم | الكمية / الوحدة / المجموعة |
| 1 | المحرك الرئيسي | 1 |
| 2 | قطع الألياف الضوئية | 1 |
| 3 | ميلر المشبك | 1 |
| 4 | سلك طاقة التيار المتردد | 1 |
| 5 | محول طاقة التيار المتردد | 1 |
| 6 | قطع قطب كهربائي | 1 |
| 7 | منصة تبريد | 1 |
| 8 | مجموعة التنظيف | 1 |
| 9 | دليل الاستخدام | 1 |
| 10 | حقيبة حمل متعددة الوظائف | 1 |
