| رقم الموديل: | SM إلى MM التصحيح الحبل | يستخدم: | fttx |
|---|---|---|---|
| وضع الألياف: | SM MM | نوع الموصل: | SC ، FC ، ST ، LC ، MU ، MTRJ ، E2000 |
| تسليط الضوء: | سلك تصحيح ألياف بصرية 0.9 مم,سلك تصحيح ألياف بصرية 1.6 مم,سلك تصحيح تكييف الوضع E2000 |
||

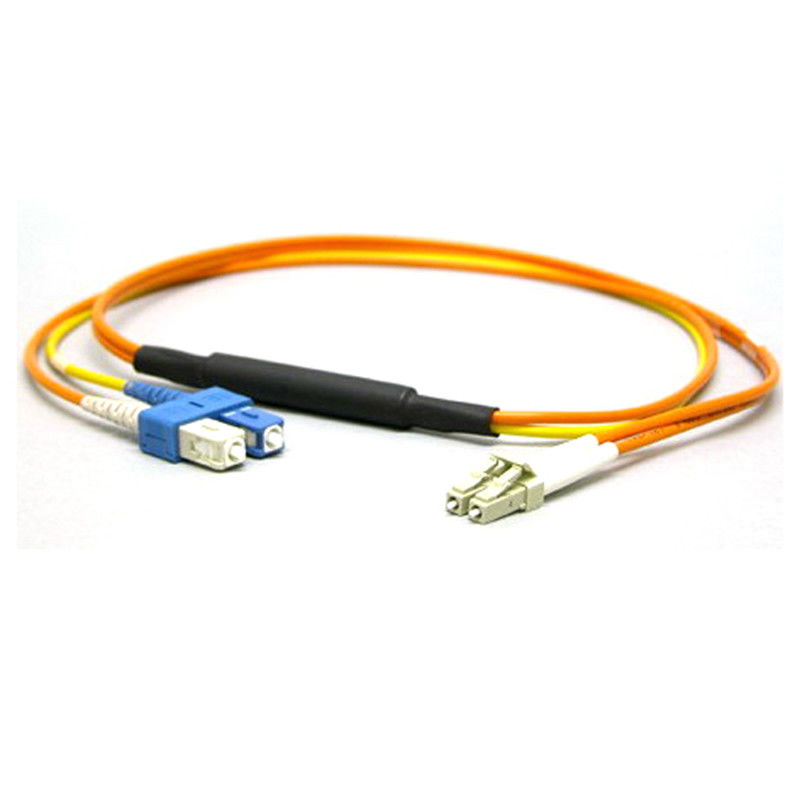

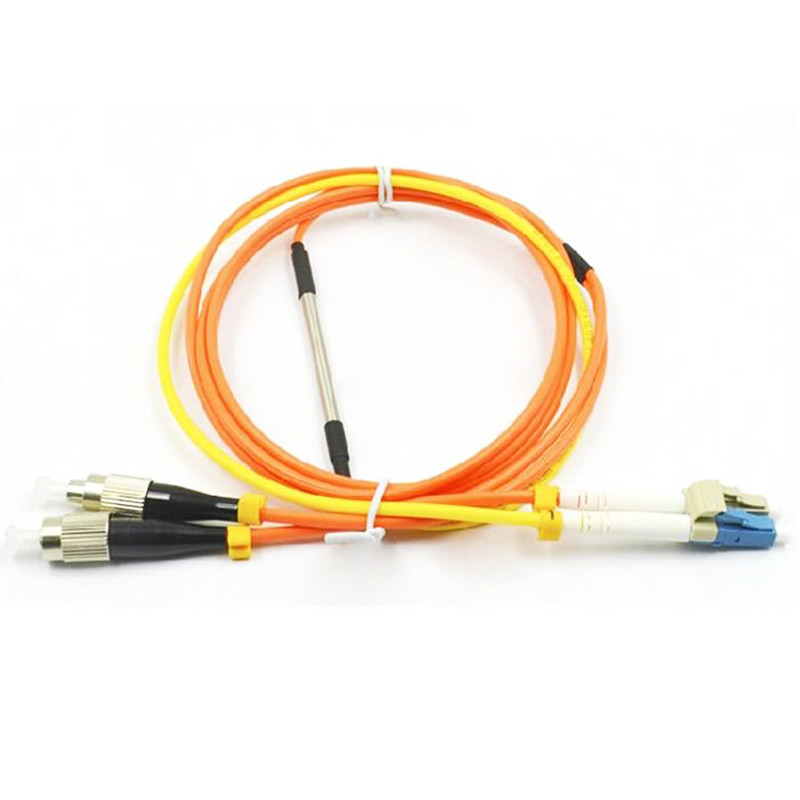

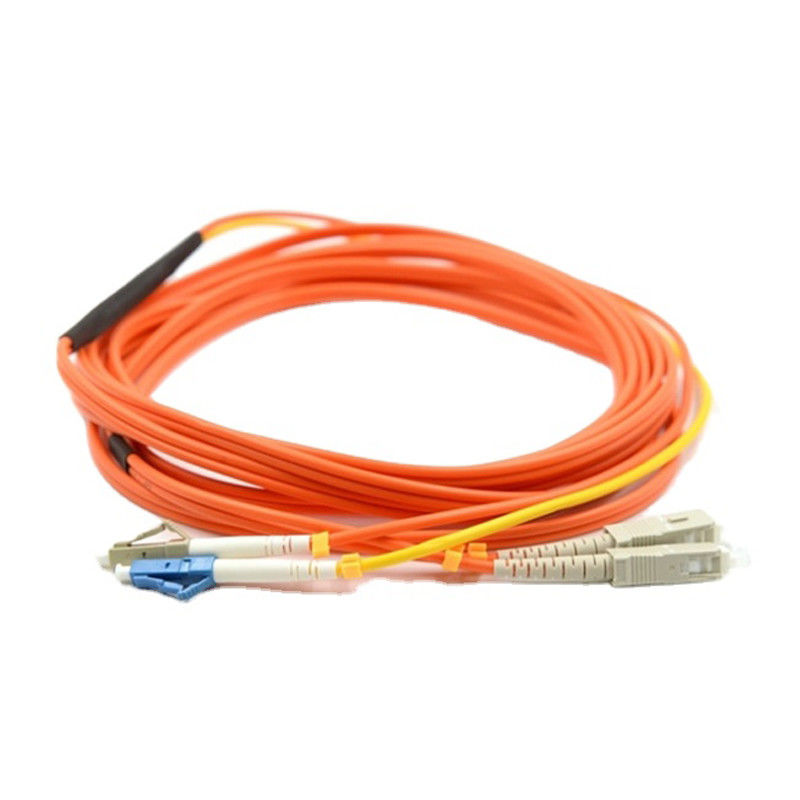

الوضع- تكييف حبال التصحيح
تم تصميم Patchcord لتكييف الوضع للاستخدام في حل Gigabit Ethernet 1000BASE-LX.
يتكون سلك التصحيح المزدوج هذا من موصلات على كل طرف مع إزاحة ألياف أحادية الوضع لاتصال ليف متعدد الأوضاع في أحد الطرفين.إنه متوافق مع معيار تطبيق IEEE 802.3z.يعد سلك التصحيح هذا ضروريًا للسماح بوحدات الإرسال والاستقبال LX 1300 نانومتر لاستخدامها لشبكة جيجابت إيثرنت.
يتراوح طول حبال رقعة تكييف الوضع ما بين 2 متر و 5 أمتار.ليس من العملي أن تكون هذه الحبال المرقعة بأطوال خارج هذه الحدود.
يزيل سلك تصحيح تكييف الوضع الإشارات المتعددة.
يحول Singelemode LC GBIC إلى لوحة التصحيح SC متعددة الأوضاع
62.5 / 125 و 8.3 / 125
قم بتشغيل 1000Base-LX Gigabit Ethernet عبر MMF عن طريق تعويض فقدان الإشارة
استخدم أجهزة الإرسال والاستقبال LC GBIC أحادية الوضع على الأعمدة الأساسية للألياف متعددة الأوضاع مع فتحات التصحيح SC
يوازن إطلاق Singlemode Laser من مركز ليف متعدد الأوضاع
ضمان محدود مدى الحياة
يمكن أن يتسبب إطلاق ليزر أحادي الوضع في وسط الألياف متعددة الأنماط في توليد إشارات متعددة تربك جهاز الاستقبال في الطرف الآخر من الألياف.
في هذه الحالة ، يزيل سلك تصحيح تكييف الوضع هذه الإشارات المتعددة من خلال السماح بإطلاق الوضع الفردي بعيدًا عن مركز الألياف متعددة الأوضاع.
تنشئ نقطة الإزاحة هذه إطلاقًا مشابهًا لإطلاقات LED متعددة الأوضاع النموذجية.(انظر الرسم البياني أدناه)
من الضروري الحفاظ على هذا التكوين على كلا الطرفين ، ولا يمكن إجراء تبادل الإرسال والاستقبال إلا في جانب مصنع الكابلات (انظر الرسم البياني أدناه)
| رقم الموديل: | SM إلى MM التصحيح الحبل |
| يستخدم: | fttx |
| وضع الألياف: | SM MM |
| نوع الموصل: | SC ، FC ، ST ، LC ، MU ، MTRJ ، E2000 |
| قطر الكابل: | 0.9 مم ، 1.6 مم ، 2.0 مم ، 3.0 مم |
| الألياف الأساسية: | SX DX |
| سترة الكابل: | PVC ، LSZH |
