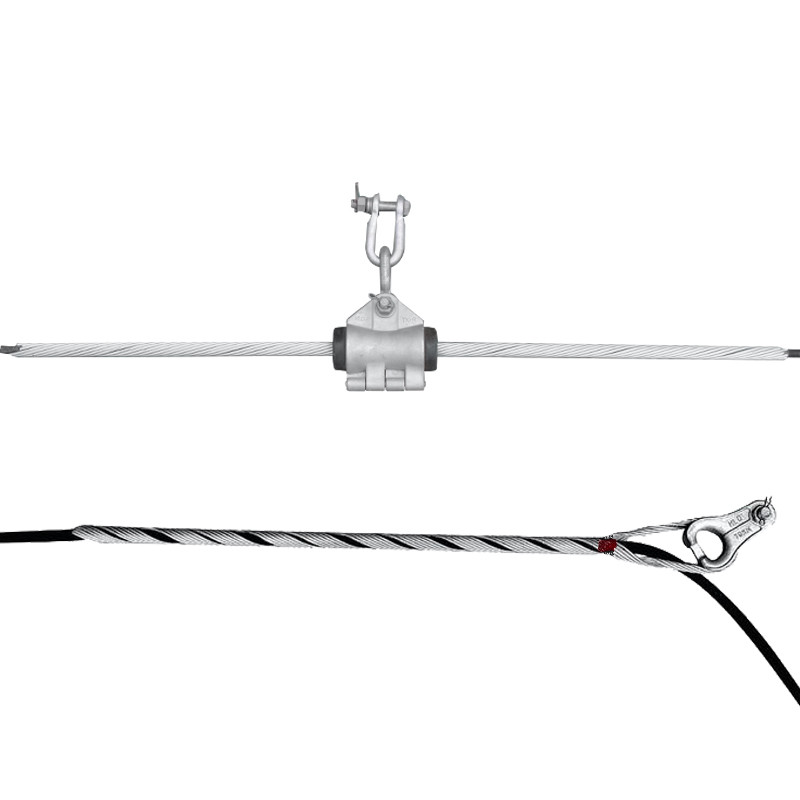

مشبك شد مُشكل مسبقًا لكابل OPGW

وصف

تم تصميم Tension Clamp لتوصيل كبلات OPGW وأعمدة الشد (أو الأبراج).يمكن لقضبان الدروع حماية كبلات OPGW وتوفير توسيد لها.يضمن التصميم الخاص لقضبان Armor أن Tension Clamps لا يمكن أن تسبب ضغطًا لا داعي له على كبلات OPGW ، بحيث يتم ضمان العمر الطبيعي لنظام الكابلات.

يتم استخدام مجموعة الشد الحلزونية OPGW بشكل أساسي لتركيب الكابلات بأقل من 160KN RTS على برج / عمود الشد ، وبرج / عمود الزاوية ، وبرج / عمود طرفي.مجموعة كاملة من مجموعة الشد الحلزوني OPGW تشمل سبائك الألومنيوم أو الألومنيوم أو الصلب المغطى بالألمنيوم ، وقضبان التسليح الهيكلية ، والتركيبات الداعمة ومشابك أسلاك التأريض ، إلخ.

الهيكل والمواد

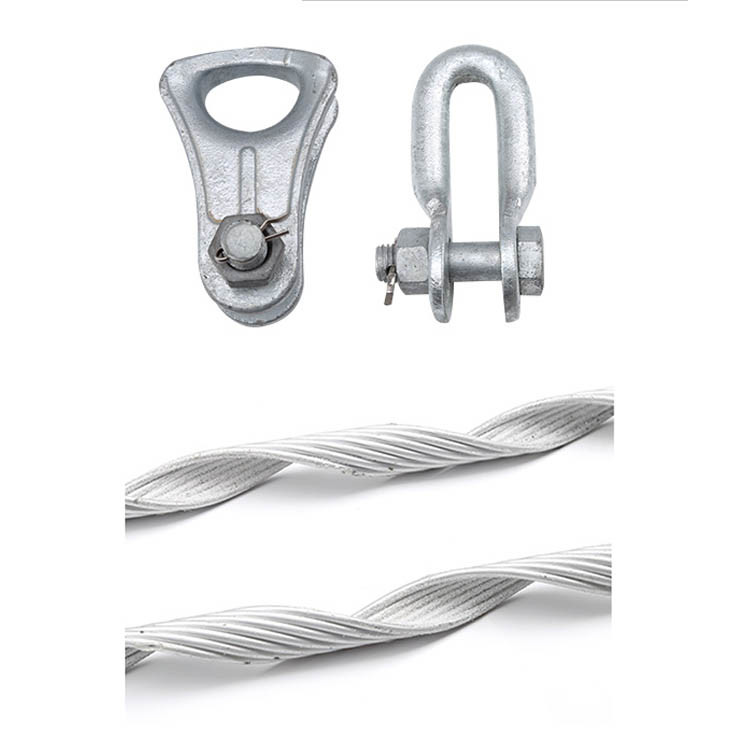

قيد--------- الفولاذ المجلفن بالغمس الساخن.يتم توصيل القيد بمشبك التثبيت على عمود الشد (أو البرج).

لوحة متوازية------ تراجع الساخنة الصلب المجلفن.لوحة متوازية متصلة كشتبان و U-shackle.

كشتبان------------ الصلب المجلفن الساخن.يتم توصيل الكشتبان في منحنى من طريق مسدود مُجهز مسبقًا للحماية ومتصل.

قضبان الدروع------- قضبان الدروع مصنوعة من أسلاك فولاذية مغطاة بالألمنيوم.مع وجود طبقة من صنفرة الجسيمات بالداخل ، يمكن أن تزيد Armor Rods من الاحتكاك بالكابل.يتم تصنيع القضبان في أربع مجموعات فرعية يمكن أن تقلل من أخطاء المحاذاة الخاطئة وتقلل من سرعة التثبيت.يتم ثني الأطراف للخارج لتجنب الضغط على كابلات OPGW.

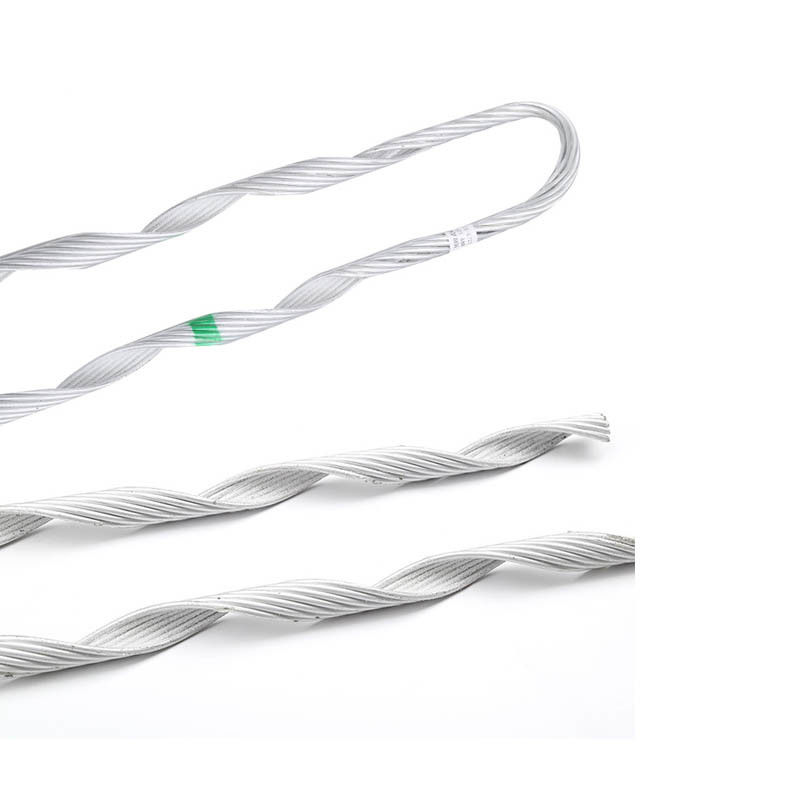

طريق مسدود مُشكَّل مسبقًا- سلك فولاذي ملبس بالألمنيوم.يتم إجراء طريق مسدود مُشكل مسبقًا في مجموعة فرعية واحدة مع طبقة من الصنفرة الثابتة بالداخل ، من أجل زيادة قوة إمساك مشبك الشد مع تقليل الضغط الجانبي.

اتجاه

• 1. إنه مصمم لربط القطب الطرفي (البرج) ، قطب الشد (البرج) والقطب المستمر (أو البرج).المواصفات الخاصة: وحدة واحدة لكل عمود طرفي (برج) ، وحدتان لكل عمود شد (برج) ووحدتين لكل عمود متابعة (برج).

• حدد نموذج المواصفات لـ Tension Clamp المطابق لنطاق قطر الكابل وقوة الشد المقدرة.

• تُباع Ground Clamps جنبًا إلى جنب مع Tension Clamps ، ويُحظر تثبيتها مباشرة على طريق مسدود مسبق التشكيل وقضبان درع.
