المشبك المشبك مسبقا لكابل ADSS

وصف

تم تصميم Tension Clamps لتوصيل كبلات وأعمدة / أبراج ADSS.يمكن أن توفر قضبان الدروع الحماية والتوسيد لكابلات ADSS.يضمن التصميم الخاص للقضبان مسبقة التشكيل أن Tension Clamps لا يمكن أن تسبب ضغطًا لا داعي له على كبلات ADSS ، وذلك لضمان العمر الطبيعي لنظام الكابلات

الهيكل والمواد الخام

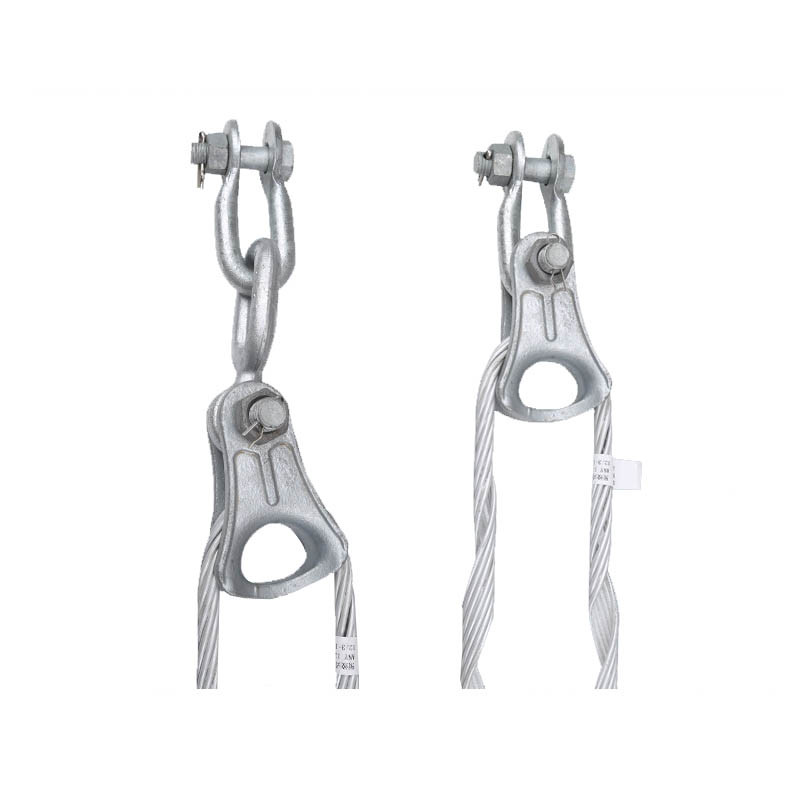

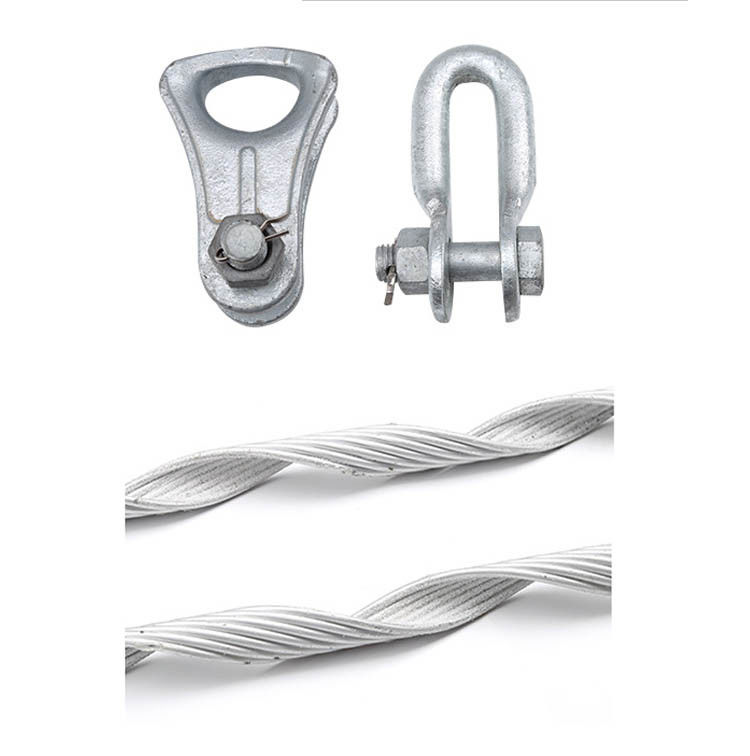

• قيد- الصلب المجلفن بالغمس الساخن.القيد متصل بوحدات عمود التسليح.

• ربط سلسلة ملتوية- الصلب المجلفن بالغمس الساخن.تم تصميم Twisted Chain Link لتوصيل القيد والكشتبان.

• كشتبان- الصلب المجلفن تراجع الساخنة.يتم توصيل كشتبان في تكبل Tension Clamp للحماية والتوصيل.

• قضبان الدروع----- أسلاك الفولاذ المكسوة بالألمنيوم.تعمل قضبان الدروع على زيادة الاحتكاك بطبقة من صنفرة الجسيمات داخل الكابلات.يتم تجميع القضبان في أربع مجموعات فرعية في ورشة العمل مما يقلل من أخطاء المحاذاة ويسرع التثبيت.تم ثني الأطراف للخارج لتوفير تخفيف الضغط في مناطق مغادرة الكابلات الهامة.

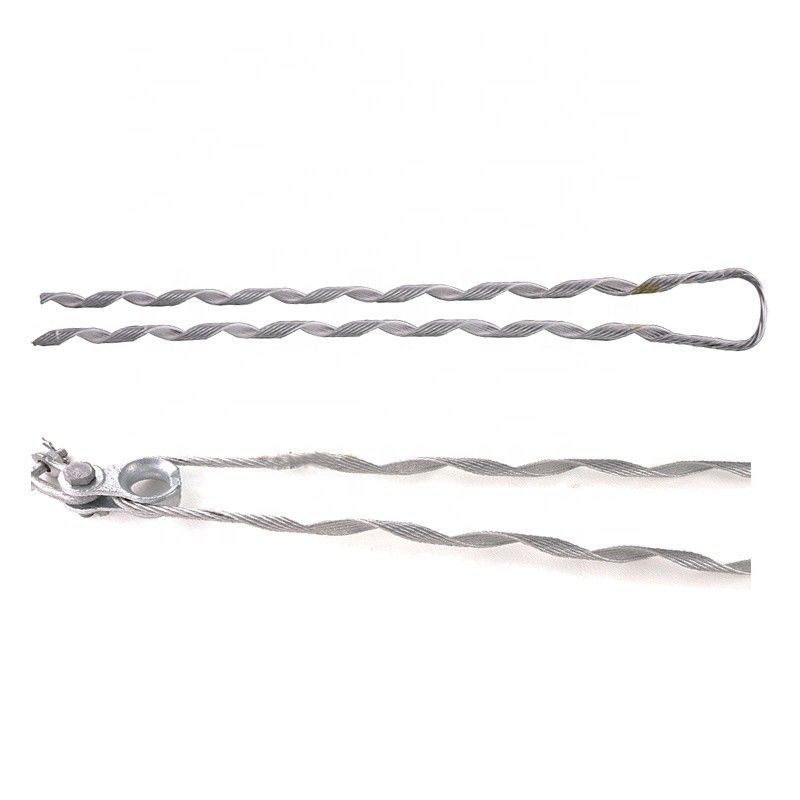

• طريق مسدود مُشكَّل مسبقًا - النهاية المسدودة مسبقة التشكيل مصنوعة من أسلاك فولاذية مجلفنة بالغمس الساخن أو سلك فولاذي ملبس بالألمنيوم ، ويتم تجميعها في مجموعة فرعية واحدة بطبقة من الصنفرة الثابتة بالداخل في ورشة العمل لزيادة قوة قبضة مشابك الشد مع تقليل الضغط الجانبي

اتجاه

• 1. إنه مصمم لربط القطب المستمر (البرج) والقطب الطرفي (البرج) ، قطب الشد أو زوايا الخط فوق 25. القطب (البرج).المواصفات الخاصة: وحدة واحدة لكل عمود طرفية (برج) ، وحدتان لكل عمود شد (برج) ، وحدتان لكل عمود متابعة (برج).

• يمكنك تحديد نموذج المواصفات المطابق لنطاق قطر الكابل المناسب ، والحد الأقصى للشد المسموح به (MAT) أو طول الامتداد من ورقة البيانات.
