| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 10 قطع |
| تفاصيل التغليف: | كيس بولي بروبلين ، صندوق داخلي ، صندوق خارجي |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 800000 |
| نموذج رقم.: | فوسك -1022 م | توصيل: | فوب |
|---|---|---|---|
| مناسب ل: | 4،6،8،12،24 (النوى) | عدد صواني لصق: | 4 قطع × 24F |
| ثني الألياف: | > 40 مم | قطر الدائرة: | 5 مم -25 مم |
| تسليط الضوء: | حاوية لصق ألياف بصرية 25 مم,حاوية لصق ألياف بصرية 24F,إغلاق مفصل ألياف بصرية 12 نواة |
||

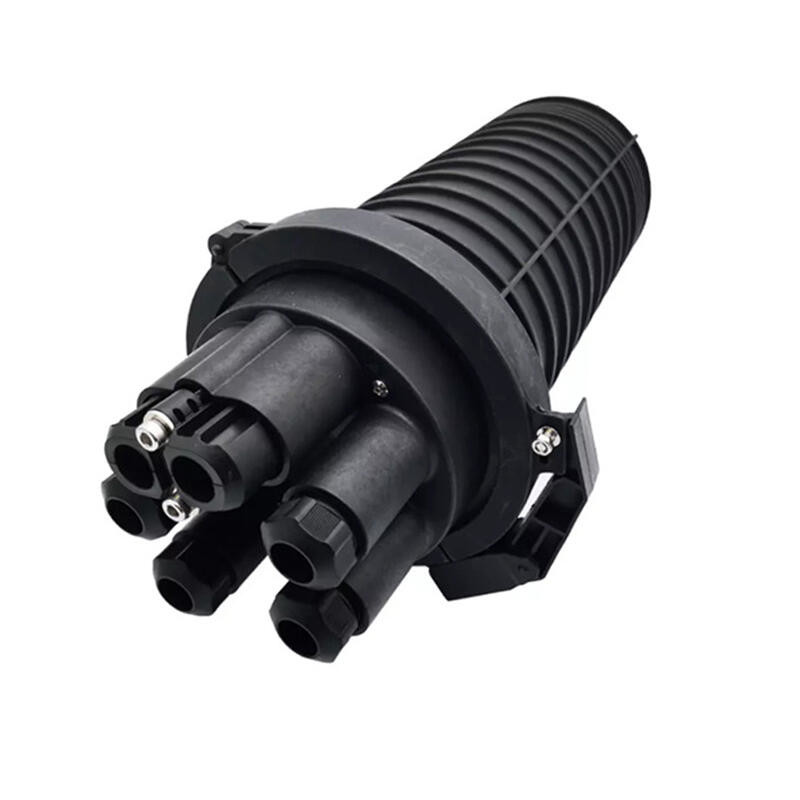

يعتبر FOSC مناسبًا لحماية وصلات كابلات الألياف في التطبيقات المباشرة والمتفرعة.يمكن وضعها في تطبيقات جوية ، مدفونة مباشرة تحت الأرض ، مثبتة على الحائط ، غرف التفتيش والمجاري.
استنادًا إلى صيغة متقدمة ، الأجزاء البلاستيكية مصنوعة من بلاستيك هندسي مصبوب بالحقن وعالي القوة بواسطة معدات التحكم العددي ، وبالتالي تمنع بشكل فعال المنتجات من الشيخوخة الناتجة عن البرودة والحرارة والأكسجين والأشعة فوق البنفسجية.
يوفر السكن القوي والمكونات الرئيسية مقاومة للحريق ومقاومة للماء ومقاومة للزلازل مع حماية التوصيلات أثناء السحب والتوتر والتأثير.
يضمن الموثوقية والاستخدام على المدى الطويل في ظل درجة الحرارة المحيطة من -40 درجة مئوية إلى +80 درجة مئوية
مناسب لألياف الشريط والكتل.
جوي
تحت الارض
الجدار تصاعد
تركيب مجاري الهواء وثقب اليد
تتراوح درجة الحرارة المحيطة من -40 إلى +65.
هيكل الختم.
مواد الجسم البلاستيكية الصناعية عالية الجودة.
4 فتحات دائرية لمدخل الكابل.
مناسبة لقطر الكابل 5mm-25mm.
دعم هوائي ، تحت الأرض ، خط أنابيب ، ثقوب بشرية ، ثقوب يدوية.
يصل مستوى الحماية إلى IP68.
وصول 360 درجة ، ثني الألياف> 40 مم.
السعة القصوى: 96 ألياف.
عدد صواني لصق: 4 قطع × 24 فهرنهايت
درجة حرارة العمل: -40 درجة مئوية إلى +60 درجة مئوية
الضغط الجوي: 70 ~ 106Kpa
أداء الختم بدرجة الحرارة العادية: 72 ساعة ، ضغط الهواء الداخلي 70Kpa ، بدون انخفاض.
أداء الختم بدرجة الحرارة العالية: 60 168 ساعة ، ضغط الهواء الداخلي 70Kpa ، بدون انخفاض.
قوة الشد: 1000N
قوة الانضغاط: 2000 نيوتن / 10 سم 2 في غضون دقيقة واحدة
مقاومة العزل: أكثر من 10M بين الأجزاء المعدنية أو بين الأجزاء المعدنية والأرض
قوة عازلة: 15KV DC ، 2 دقيقة ، بدون شرارة فوق وقوس طائر
|
البعد الخارجي (الارتفاع × القطر) |
475 مم × 210 مم |
|
الوزن (باستثناء الصندوق الخارجي) |
2250 جم - 2310 جم |
|
عدد منافذ الدخول / المخرج |
1 منفذ ثقوب مزدوج متوسط المدى 4 منافذ دائرية |
|
قطر كابل الألياف |
10 مم ~ 25 مم |
|
قدرة FOSC |
بانشي: 24-144 (النوى) |
|

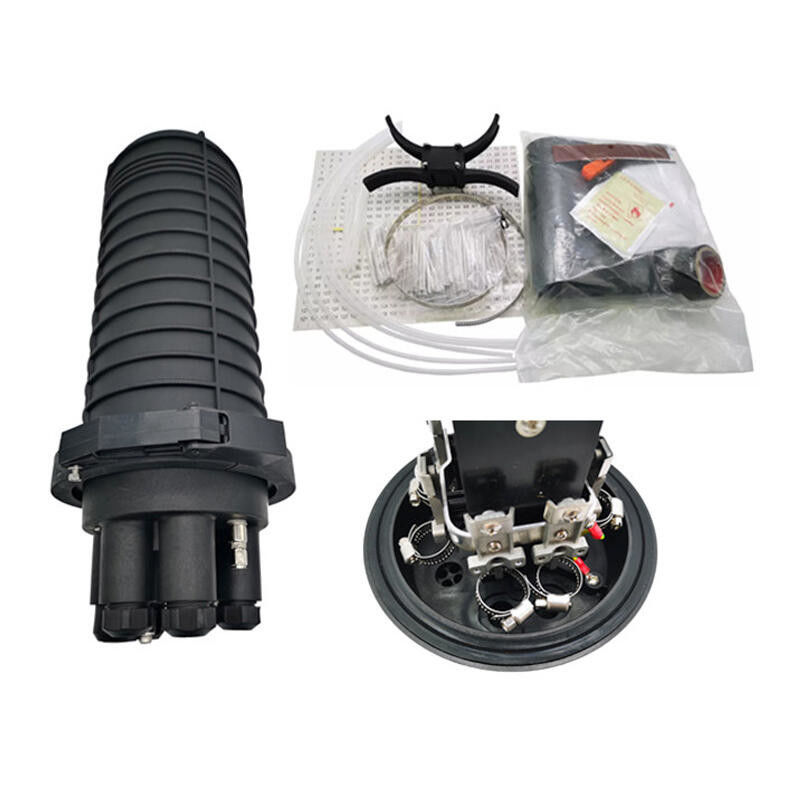

لا. |
اسم المكونات |
كمية |
إستعمال |
ملاحظات |
| 1 |
غطاء FOSC |
1 قطعة |
حماية وصلات الكابلات الليفية بالكامل |
الارتفاع × القطر 475 مم × 210 مم |
| 2 |

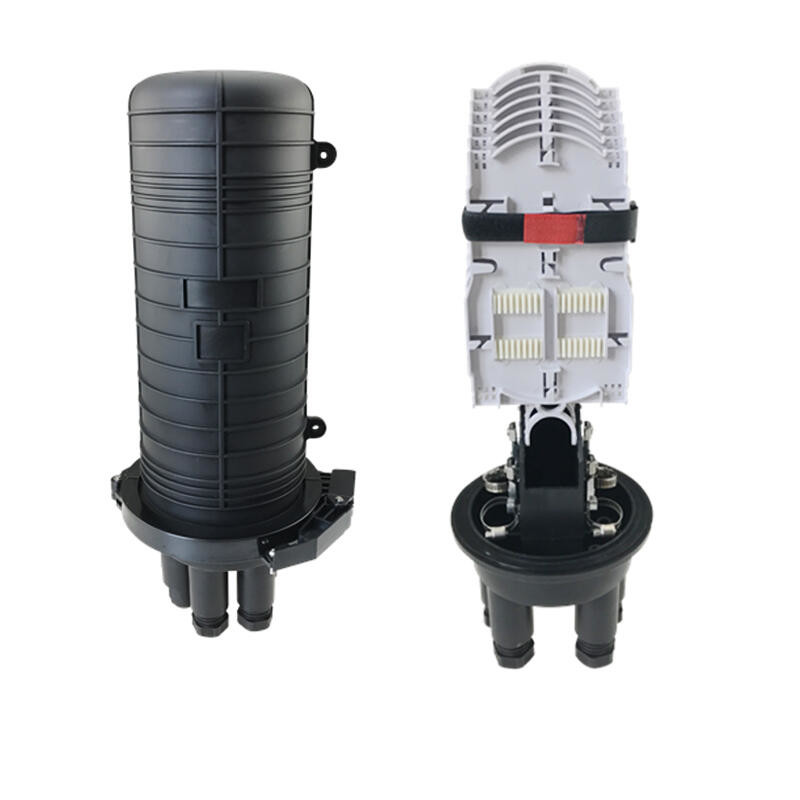

علبة لصق الألياف البصرية |
الأعلى.4 صواني (ثقيل) |
تثبيت الأكمام الواقية القابلة للتقلص بالحرارة والألياف القابضة |
مناسب ل: بانشي: 4،6،8،12،24 (النوى) |
| 3 |
صينية عقد الألياف |
1 قطعة |
تمسك الألياف بطبقة واقية |
|
| 4 |
يتمركز |
1 مجموعة |
تثبيت الهيكل الداخلي والخارجي |
|
| 5 |
طوق بلاستيكي |
1 مجموعة | التثبيت بين غطاء وقاعدة FOSC | |
| 6 | تركيب الختم | 1 قطعة | الختم بين غطاء وقاعدة FOSC | |
| 7 | صمام اختبار الضغط | 1 مجموعة | بعد حقن الهواء ، يتم استخدامه لاختبار الضغط واختبار الختم | التكوين حسب المتطلبات |
| 8 | جهاز اشتقاق التأريض | 1 مجموعة | اشتقاق الأجزاء المعدنية من الألياف الكابلات في FOSC للتأريض الإتصال |
التكوين حسب المتطلبات |
