| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 10 قطع |
| تفاصيل التغليف: | كيس بولي بروبلين ، صندوق داخلي ، صندوق خارجي |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 800000 |
| نموذج رقم.: | فاصل الأنبوب الفولاذي | توصيل: | فوب |
|---|---|---|---|
| تسليط الضوء: | 1x2 فاصل أنبوب فولاذي,فاصل أنبوب فولاذي 1650 نانومتر,مقسم ألياف ضوئية plc 1x8.5m |
||

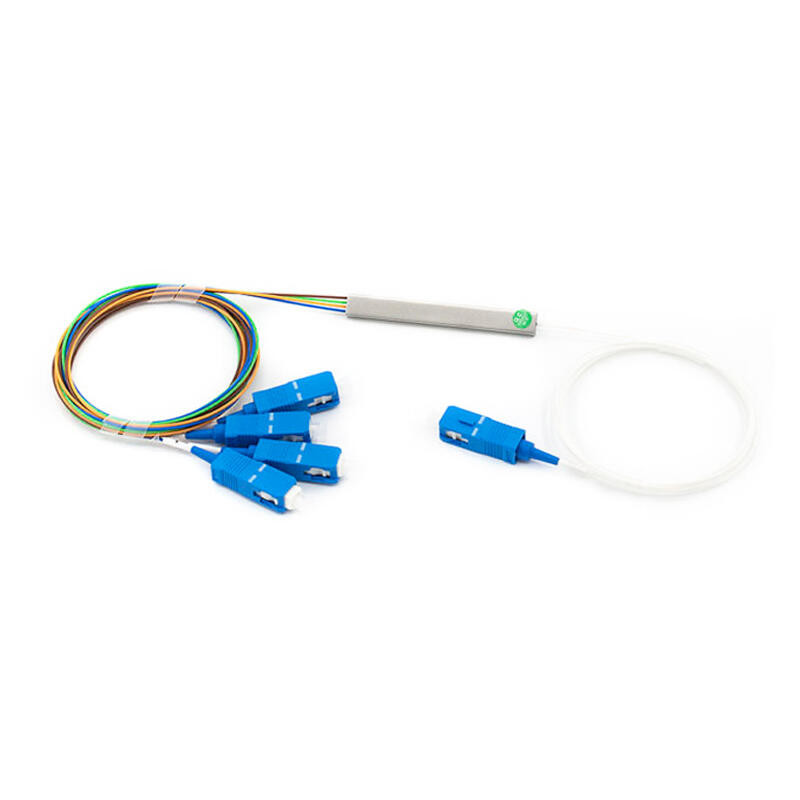

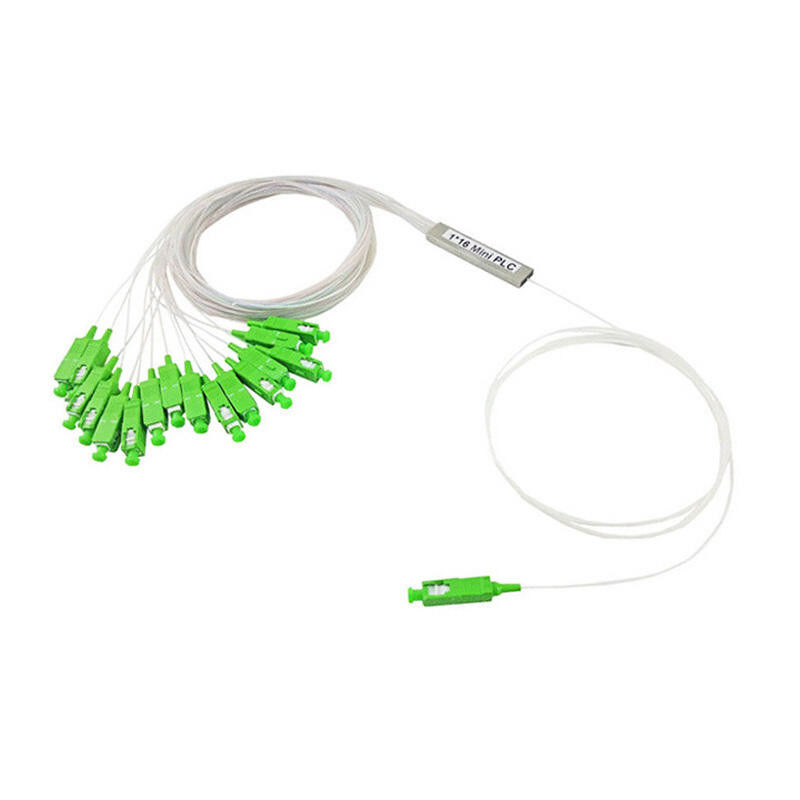

فاصل دائرة الموجة الضوئية المستوية (PLC) هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية الدليل الموجي البصري للسيليكا.إنه يتميز بالحجم الصغير والموثوقية العالية ونطاق الطول الموجي التشغيلي الواسع والتوحيد الجيد من قناة إلى قناة ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية.نحن نقدم سلسلة كاملة من منتجات التقسيم 1xN و 2xN المصممة لتطبيقات محددة.تلبي جميع المنتجات متطلبات GR-1209-CORE و GR-1221-CORE.
الجدول 1 - 1 × N PLC الفاصل
| العوامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 |
| الطول الموجي التشغيلي (نانومتر) | 1260 1650 | ||||||
| نوع الألياف | G657A1 أو العميل المحدد | ||||||
| خسارة الإدراج (ديسيبل) (درجة P / S) | 3.8 / 4.0 | 7.1 / 7.3 | 10.2 / 10.5 | 13.5 / 13.7 | 17 / 17.4 | 20./20.4 | 23.8 / 24.2 |
| انتظام الخسارة (ديسيبل) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| خسارة العائد (ديسيبل) (درجة P / S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| الاتجاهية (ديسيبل) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| استقرار درجة الحرارة (-40 85) (ديسيبل) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| درجة حرارة التشغيل (℃) | -40 85 | ||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||
| أبعاد الجهاز (مم) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | غير متاح |
| أبعاد الوحدة الصغيرة (مم) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6 × 20 × 80 | 6 × 40 × 80 | غير متاح |

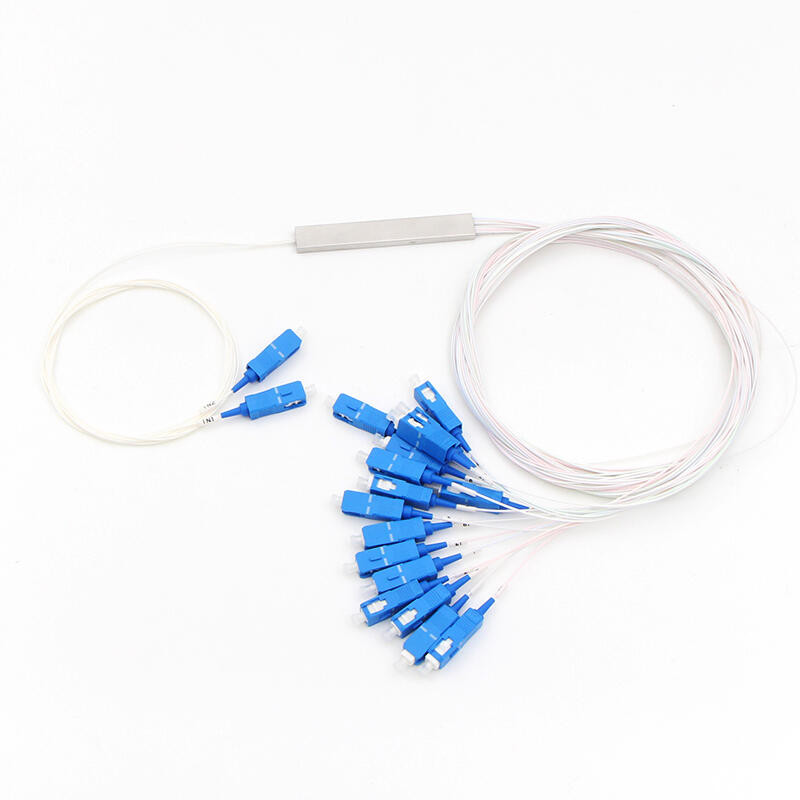

الجدول 2 - 2 × N PLC الفاصل
| العوامل | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| الطول الموجي التشغيلي (نانومتر) | 1260 1650 | |||||
| نوع الألياف | G657A1 أو العميل المحدد | |||||
| خسارة الإدراج (ديسيبل) (درجة P / S) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| انتظام الخسارة (ديسيبل) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| خسارة العائد (ديسيبل) (درجة P / S) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| الاتجاهية (ديسيبل) | 55 | 55 | 55 | 55 | 55 | 55 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| استقرار درجة الحرارة (-40 85) (ديسيبل) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| درجة حرارة التشغيل (℃) | -40 85 | |||||
| درجة حرارة التخزين (℃) | -40 85 | |||||
| أبعاد الجهاز (مم) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| أبعاد الوحدة الصغيرة (مم) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6 × 20 × 80 | 6 × 40 × 80 |
