| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 10 قطع |
| تفاصيل التغليف: | كيس بولي بروبلين ، صندوق داخلي ، صندوق خارجي |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 800000 |
| نموذج رقم.: | OTDR-3302S | توصيل: | فوب |
|---|---|---|---|
| تسليط الضوء: | أداة اختبار الألياف المحمولة 1550nm,أداة اختبار الألياف otdr 22dB,مجموعة اختبار الألياف البصرية RJ45 Ethernet |
||

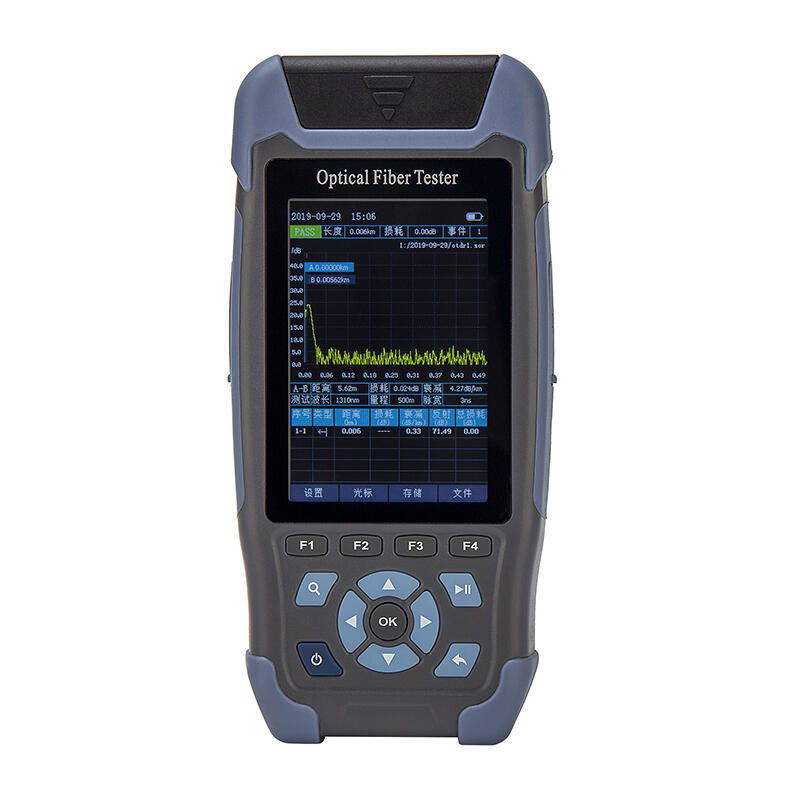

يتم تطبيق OTDR-3302S Mini Pro OTDR على FTTx وإنشاء شبكة الوصول وصيانتها ، لاختبار نقطة انقطاع الألياف والطول والفقد والكشف التلقائي لضوء الإدخال والاختبار التلقائي بمفتاح واحد.جهاز الاختبار مضغوط مع شاشة LCD ملونة 3.5 بوصة ، تصميم غلاف بلاستيكي جديد ، مقاوم للصدمات ومقاوم للسقوط.يجمع جهاز الاختبار أيضًا بين 8 وظائف مع OTDR المتكاملة للغاية وخرائط الأحداث ومصدر الضوء المستقر ومقياس الطاقة الضوئية ومحدد الخطأ المرئي وتدقيق تسلسل الكابلات وقياس طول الكابل ووظائف الإضاءة.يمكنه الكشف السريع عن نقطة التوقف والموصل العالمي و 600 وحدة تخزين داخلية وبطاقة TF وتخزين بيانات USB وبطارية ليثيوم مدمجة 4000 مللي أمبير في الساعة وشحن USB.إنه اختيار جيد للعمل الميداني على المدى الطويل.

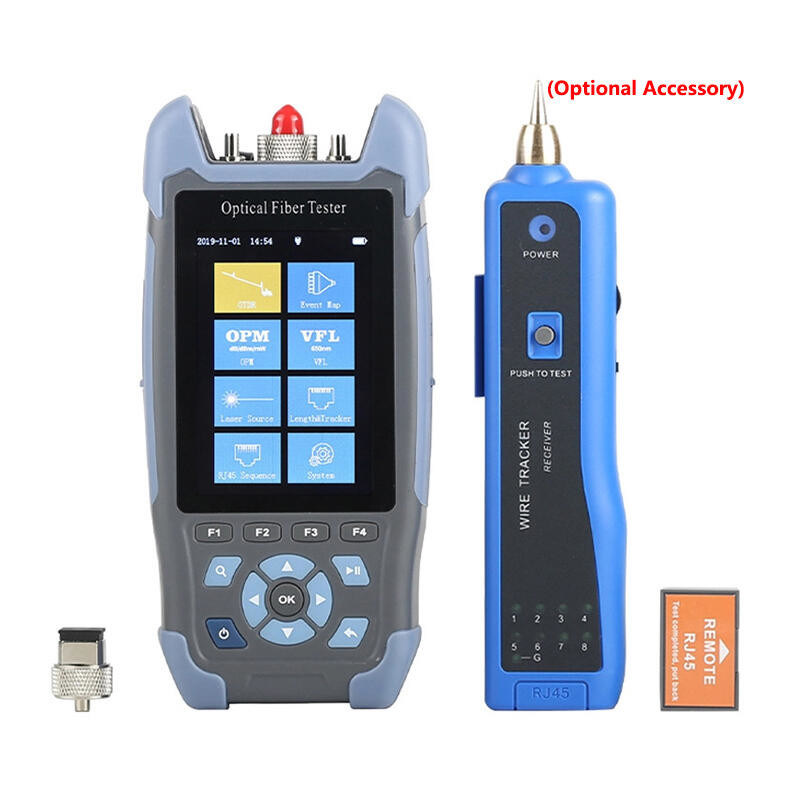

9 وظائف في جهاز واحد
OTDR: 1310 / 1550nm ، 24 / 22dB ، 5m ~ 60K
خريطة الأحداث (على غرار EXFO iOLM
مقياس الطاقة الضوئية: -50 ~ + 26dB
مصدر الضوء البصري: 1310/1550 نانومتر ،> -5 ديسيبل
محدد موقع الخطأ المرئي:> = 10 م
كابل إيثرنت RJ45
RJ45 كابل إيثرنت Distancمتعقب كابل إيثرنت RJ45
ضوء LED
استكشاف أخطاء FTTx للميل الأخير
اختبار الارتباط من نقطة إلى نقطة
اختبار شبكة الكيبل التلفزيوني
|
تقنية Mini-Pro OTDR |
||
|
نموذج |
OTDR-3302S |
|
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر ± 20 نانومتر |
|
|
نوع الألياف |
الألياف G.652 SM |
|
|
مدى ديناميكي |
24 ديسيبل / 22 ديسيبل |
|
|
نطاق الاختبار |
5 م ~ 60 كم |
|
|
منطقة الأحداث المكفوفين |
3 م |
|
|
منطقة المكفوفين ATT |
8 م |
|
|
عرض النبض |
3ns ~ 10 لنا |
|
|
دقة المدى |
± (1 م + فاصل أخذ العينات + 0.005٪ * مسافة الاختبار) |
|
|
دقة الخسارة |
± 0.2 ديسيبل / ديسيبل |
|
|
نقاط أخذ العينات |
16 كيلو ~ 128 كيلو |
|
|
قرار أخذ العينات |
0.05 م ~ 8 م |
|
|
دقة الانعكاس |
± 3 ديسيبل |
|
|
مخزن البيانات |
داخلي:≥600 ، خارجي: بطاقة TF |
|
|
مستوى أمان الليزر |
فصلⅡمستوى |
|
|
تنسيق الملف |
تنسيق الملف القياسي SOR |
|
|

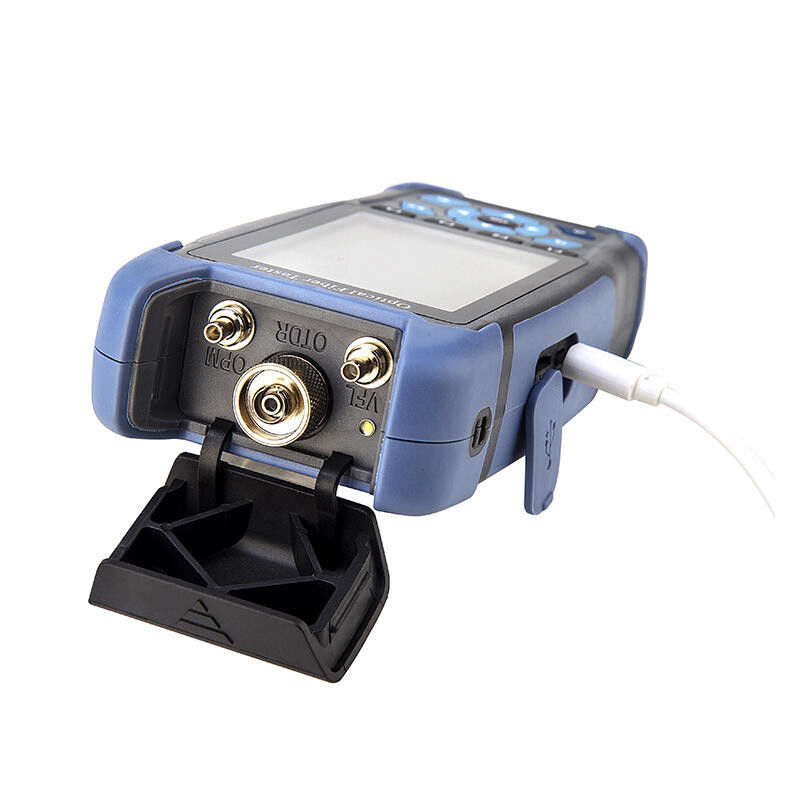

موصل |
FC / UPC (SC قابلة للتبديل ، ST) |
|
|
مقياس الطاقة الضوئية |
||
|
نطاق الموجة |
800 نانومتر ~ 1700 نانومتر |
|
|
نوع الواجهة |
Universal FC / SC / ST |
|
|
نطاق الاختبار |
-50 ديسيبل ~ + 26 ديسيبل |
|
|
ريبة |
± 5٪ |
|
|
تحديد التردد |
CW / 270/330/1 كيلو / 2 كيلو هرتز |
|
|
الطول الموجي للمعايرة |
850/980/1300/1310/1490/1550/1625/1650 نانومتر |
|
|
مصدر الضوء البصري |
||
|
نوع LD |
FP-LD |
|
|
الطول الموجي الناتج |
1550 نانومتر ± 20 نانومتر |
1310 نانومتر / 1550 نانومتر ± 20 نانومتر |
|
انتاج الطاقة |
≥-5 ديسيبل |
|
|
تردد التحوير |
270/330/1 كيلو / 2 كيلو هرتز |
|
|
استقرار |
CW ، ± 0.5 ديسيبل / 15 دقيقة (اختبار بعد 15 دقيقة من التسخين المسبق) |
|
|
موصل |
FC / UPC (SC قابلة للتبديل ، ST) |
|
|
VFL |
||
|
الطول الموجي للعمل |
650 نانومتر ± 20 نانومتر |
|
|
انتاج الطاقة |
≥10 ميجاوات |
|
|
الوضع |
CW / 1 هرتز / 2 هرتز |
|
|
موصل |
FC / SC / ST |
|
|
قياس طول الكابل RJ45 |
||
|
نطاق الاختبار |
1000 م |
|
|
معلمات أخرى |
||
|
عرض |
3.5 بوصة LCD ملونة |
|
|
واجهة البيانات |
USB مصغر |
|
|
تخزين خارجي |
بطاقة TF |
|
|
مزود الطاقة |
بطارية بوليمر ليثيوم: 3.7 فولت ، 4000 مللي أمبير ، محول الطاقة: 5 فولت تيار مستمر ، 2 أمبير |
|
|
عمر البطارية |
الاستعداد> 20 ساعة ، قياس الوقت> 12 ساعة |
|
|
درجة حرارة التشغيل |
-10℃~ + 50℃ |
|
|
درجة حرارة التخزين |
-40℃~ + 70℃ |
|
|
الرطوبة النسبية |
0 ~ 95٪ بدون تكاثف |
|
|
وزن |
≤350 جرام |
|
|
البعد |
173 مم * 82 مم * 37 مم |
|
ملحوظة:
1. اختبار درجة الحرارة 25 ± 2 ℃ ، أقصى عرض للنبض ، متوسط الوقت 3 دقيقة.
2. ظروف اختبار المنطقة العمياء للحدث هي النطاق الأدنى ، الحد الأدنى لعرض النبضة ، فقدان انعكاس النهاية البصرية 45dB ، القيمة النموذجية.
|
لا |
اسم |
الكمية |
ملاحظة |
|
1 |
مضيف |
1 |
تشمل البطارية |
|
2 |
مشترك كهربائي |
1 |
|
|
3 |
خط البيانات |
1 |
|
|
4 |
قرص مضغوط (برنامج التحليل ، دليل المستخدم) |
1 |
|
|
5 |
دليل الاستخدام |
1 |
|
|
6 |
موصل SC / UPC |
1 |
|
|
7 |
شهادة المعايرة |
1 |
|
|
8 |
شهادة التأهيل / بطاقة ضمان الخدمة |
1 |
|
|
9 |
قطع قطن نظيفة |
10 |
|
|
10 |
حقيبة الصك |
1 |
|
