| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي ، كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | FTTH GJYFJH | OD (مم): | 4.5 ± / 0.2 |
|---|---|---|---|
| تسليط الضوء: | FTTH Round adss كابل الألياف الضوئية,كابل الألياف الضوئية 4.6 مم,سحب كابل الألياف البصرية 6.0 مم GJYFJH |
||

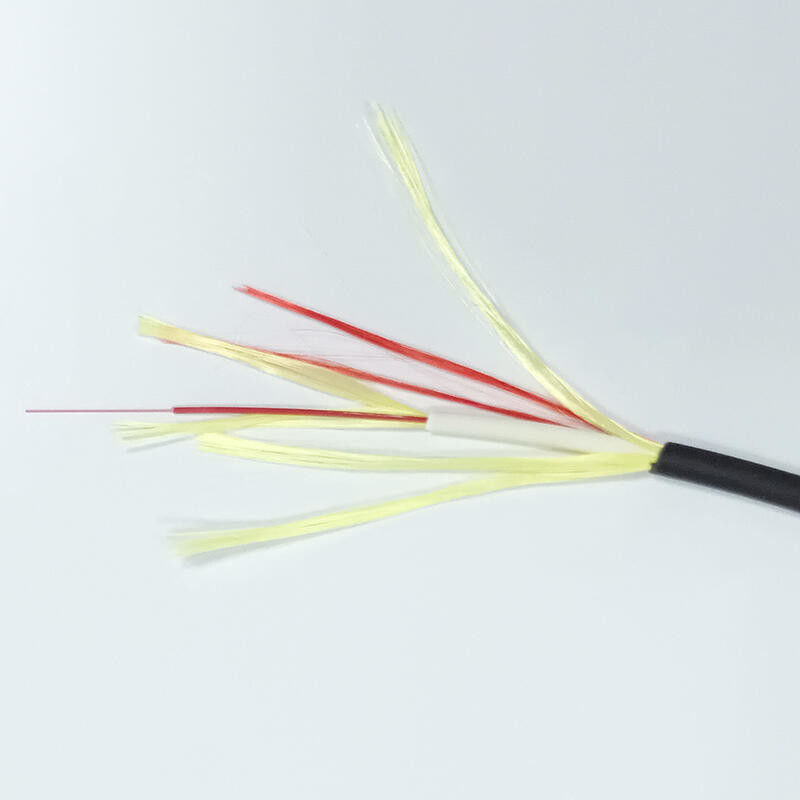

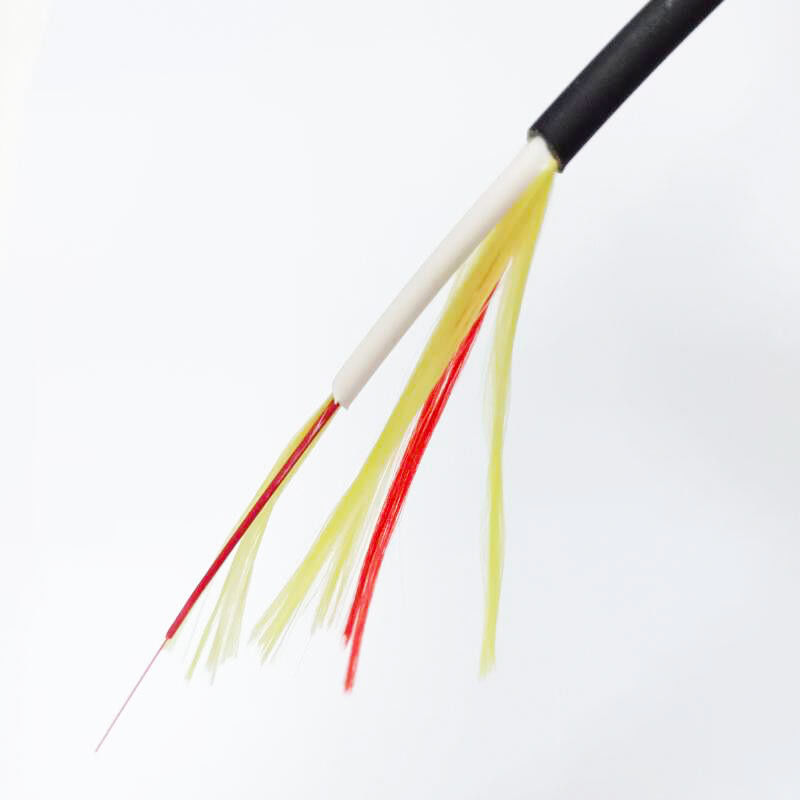

غلاف مزدوج FTTH دائري للكابل للاستخدام الخارجي / الداخلي 4.6 مم
وصف
عند دخول المبنى ، تتم إزالة الغلاف الخارجي للكابل ببساطة لفضح الغلاف الداخلي لمقاومة اللهب.العملية سريعة وتتيح التثبيت السهل من بيئة خارجية إلى بيئة داخلية دون الحاجة إلى كابلين مختلفين ووصلة كابل.
تم تصميم كابل الإسقاط بشكل أساسي للتركيب المباشر ، أي التثبيت باستخدام دبابيس أو مشابك أو التوجيه داخل المجاري المائية والقوالب الكبلية.تضع تقنية التثبيت هذه متطلبات صارمة إضافية على الكابلات من حيث أداء الانحناء ومقاومة السحق والمقاييس الميكانيكية الأخرى.
كابل LSZH Dual Jacket هو كابل إسقاط من الألياف الضوئية لتطبيقات FTTx الداخلية / الخارجية.يتيح تصميم الغلاف المزدوج الفريد تثبيت الكابل في الخارج بالإضافة إلى المقاطع القصيرة في الداخل.يحتوي الكبل على أغلفة مزدوجة مثبطة للهب منخفضة الدخان ، أما الجزء الخارجي فهو متغير أسود مقاوم للأشعة فوق البنفسجية.
يتميز كابل الإسقاط بأداء انحناء جيد للغاية نظرًا لوجود ألياف G657 وقيود الانحناء المضمنة في تصميم الكبل.سيتحكم الكبل في حد ذاته في الحد الأدنى لنصف قطر الانحناء ويسمح بالتواء.
خصائص الكابلات
قطر خارجي صغير ، خفيف الوزن ، مثبط للهب ، سهل النزع ، توهين منخفض ، ناعم جسديًا
الربط المباشر بين الكابلات العازلة الضيقة ولا يحتاج إلى صندوق ربط أو ضفيرة
مناسب للتركيب والتشغيل ومريح للصيانة
التطبيقات
كمبنى لمبنى ربط الكابلات
ككابل داخلي ناعم على طول الجدار والسقف وبين الطبقات وفي القنوات
مثل أسلاك التوصيل المصنوعة والموصلات المتحركة وأسلاك التصحيح لمعدات الاتصالات

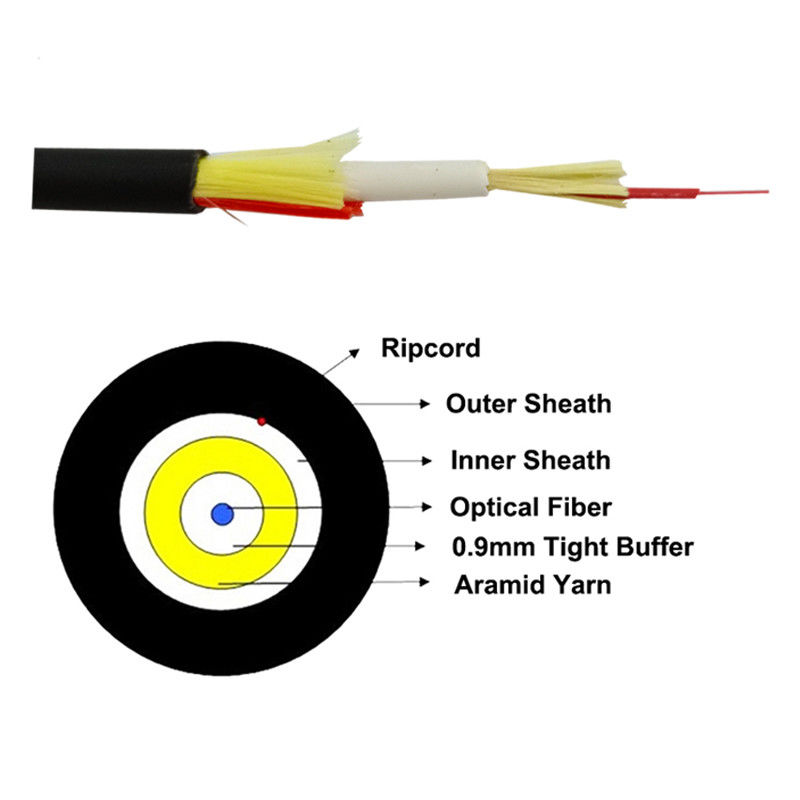

المعلمات الفنية للكابل
عدد الألياف | 1 | |
OD (مم) | 4.5 ± / 0.2 | |
كابل | مواد | الأشعة فوق البنفسجية - LSZH |
سمك (مم) | 0.9 ± 0.1 |
|
OD (مم) | 3.0 ± 0.1 |
|
كابل داخلي | مواد | LSZH |
سمك (مم) | 0.5 ± 0.05 |
|
OD (مم) | 0.85 ± 0.05 |
|
متعادل | مواد | LSZH |
الوزن الاسمي (كجم / كم) | 24 |
|
قوة الشد القصوى (N) | طويل الأمد | 120 |
المدى القصير | 240 |
|
الحد الأدنى لنصف قطر الانحناء (مم) | ثابتة | 10 د |
متحرك | 20 د |
|
أقصى مقاومة للكسر (N / 100mm) | طويل الأمد | 300 |
المدى القصير | 1000 |
|
أعضاء القوة | غزل الأراميد |
|
حماية البيئة | متوافق مع RoHS |
|
التخزين أو النقل | -20 ~ 70 درجة مئوية |
|
عملية | -20 ~ 60 درجة مئوية |
|
نطاق درجة حرارة | تثبيت | -20 ~ 60 درجة مئوية |
الخصائص البصرية G657A2
صفات | الظروف | القيم المحددة | الوحدات |
الخصائص الهندسية |
|
|
|
قطر الكسوة | 125.0 ± 0.7 | µ م |
|
تكسية غير دائرية | ≤0.7 | ٪ |
|
قطر الطلاء | 245 ± 5 | µ م |
|
طلاء / خطأ تركيز الكسوة | ≤12 | µ م |
|
طلاء غير دائري | ≤6.0 | ٪ |
|
خطأ تركيز اللب / الكسوة | ≤0.5 | µ م |
|
لفة | ≥4 | م |
|
الخصائص البصرية | |||
1310 نانومتر | ≤0.35 | ديسيبل / كم |
|
1383 نانومتر | ≤0.35 | ديسيبل / كم |
|
1550 نانومتر | ≤0.21 | ديسيبل / كم |
|
توهين | 1625 نانومتر | ≤0.23 | ديسيبل / كم |
التوهين مقابل الطول الموجي | 1525 ~ 1575 نانومتر | ≤0.02 | ميغاهيرتز * كم |
1285 ~ 1330 نانومتر | ≤0.03 | ميغاهيرتز * كم |
|
الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر |
|
منحدر تشتت صفري | ≤0.092 | ps / (nm2 * كم) |
|
تشتت وضع الاستقطاب |
|
|
|
الحد الأقصى من الألياف الفردية PMD | ≤0.1 | ps / km1 / 2 |
|
قيمة ارتباط تصميم PMD | ≤0.06 | ps / km1 / 2 |
|
القوة النموذجية | 0.04 | ps / km1 / 2 |
|
قطع كابل الطول الموجي | ≤1260 | نانومتر |
|
وضع قطر المجال | 1550 نانومتر | 9.3 ~ 10.3 | µ م |
1310 نانومتر | 8.4 ~ 9.3 | µ م |
|
مؤشر مجموعة الانكسار | 1550 نانومتر | 1.467 |
|
1310 نانومتر | 1.466 |
|
|
الخصائص البيئية | 1310 نانومتر ، 1550 نانومتر و 1625 نانومتر | ||
دورة درجة الحرارة | -60 درجة إلى + 85 درجة | ≤0.05 | ديسيبل / كم |
ركوب الدراجات درجة الحرارة والرطوبة | -10 إلى + 85 ، | ≤0.05 | ديسيبل / كم |
غمر المياه | 23 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
حرارة جافة | 85 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
حرارة رطبة | 85 ℃ ، 85٪ رطوبة نسبية ، 30 يومًا | ≤0.05 | ديسيبل / كم |
المواصفات الميكانيكية | |||
اختبار مقاومة | ≥9.0 | ن | |
≥1.0 | ٪ | ||
≥ 100 | kpsi | ||
تسبب الانحناء الكلي في الخسارة |
|
|
|
1 يتحول @ 5mm دائرة نصف قطرها | 1550 نانومتر | ≤0.15 | ديسيبل |
1 يتحول @ 5mm دائرة نصف قطرها | 1625 ملم | ≤0.45 | ديسيبل |
1 يتحول @ 7.5 مم دائرة نصف قطرها | 1550 نانومتر | ≤0.08 | ديسيبل |
1 يتحول @ 7.5 مم دائرة نصف قطرها | 1625 ملم | ≤0.25 | ديسيبل |
1 يتحول @ 10 ملم دائرة نصف قطرها | 1550 نانومتر | ≤0.03 | ديسيبل |
1 يتحول @ 10 ملم دائرة نصف قطرها | 1625 ملم | ≤0.10 | ديسيبل |
قوة شريط الطلاء | متوسط القوة النموذجي | 1.5 | ن |
قوة الذروة | ≥1.3 ≤8.9 | ن |
|
معامل قابلية التأثر بالضغط الديناميكي | 27 | ||
