| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| رقم الموديل: | GJYFJCH |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي ، كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | كابل إسقاط خارجي FTTH | توصيل: | فوب |
|---|---|---|---|
| أقل كمية ممكن طلبها: | كيلومتر واحد | بلد المنشأ: | شنتشن |
| تسليط الضوء: | كابل الألياف الضوئية FTTH الجوي FIG-8,كابل الألياف الضوئية FTTH G657A2,كابل الألياف البصرية الخارجي LSZH 1F |
||

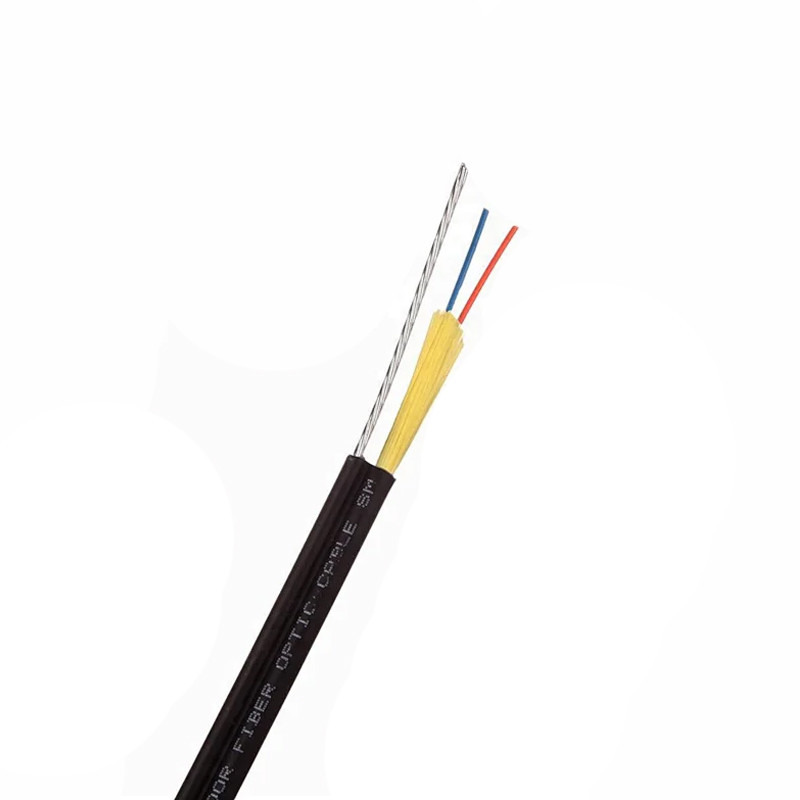

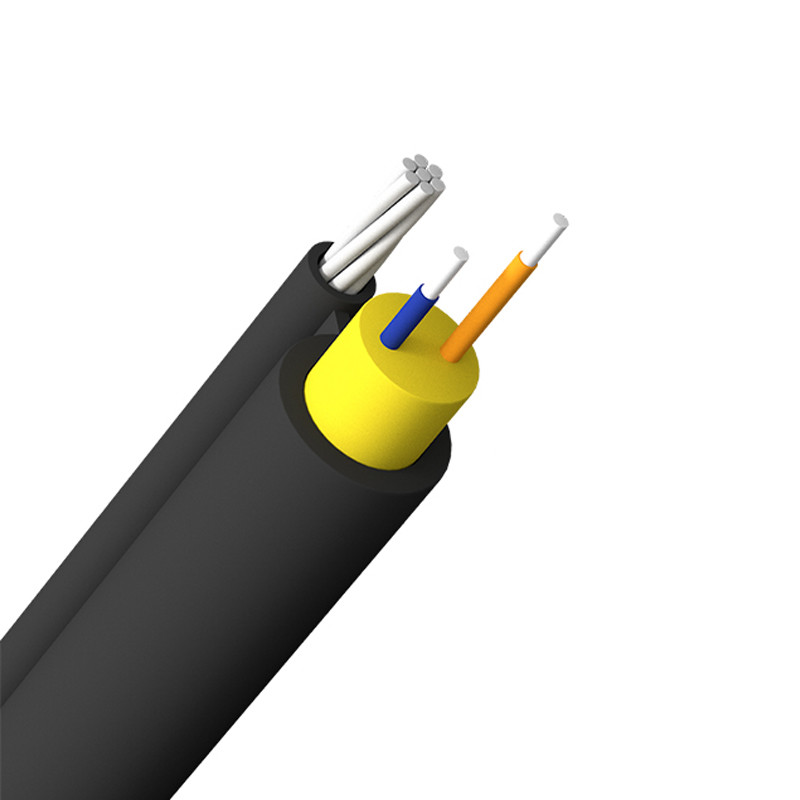

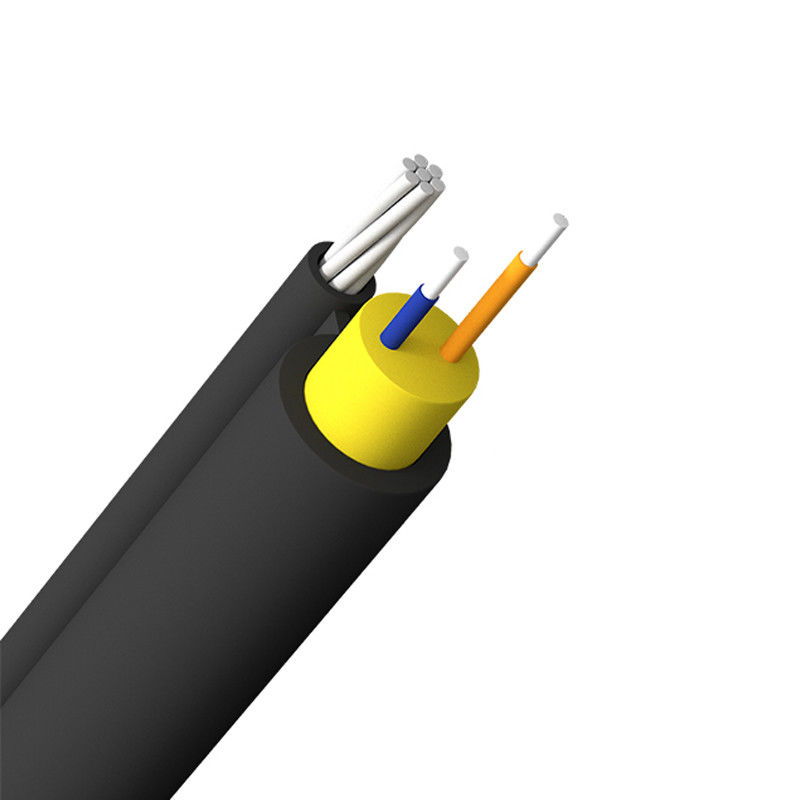

FTTH Drop Cable Aerial FIG-8 Round Type
وصف
كابل إسقاط FTTH هو نوع جديد من كبلات الألياف الضوئية.إنه كابل على شكل فراشة.لأنها صغيرة الحجم وخفيفة الوزن ، فهي مناسبة لتطبيق الألياف في المنزل.يمكن قطعه حسب مسافة الموقع ، مما يزيد من كفاءة البناء.
كابلات FTTH الليفية المتساقطة مع FRP أو KFRP أو أعضاء معدنية أو غير معدنية تم تصميمها لشبكات FTTH الداخلية / الخارجية ذات السعة العالية.
سمات
طلب

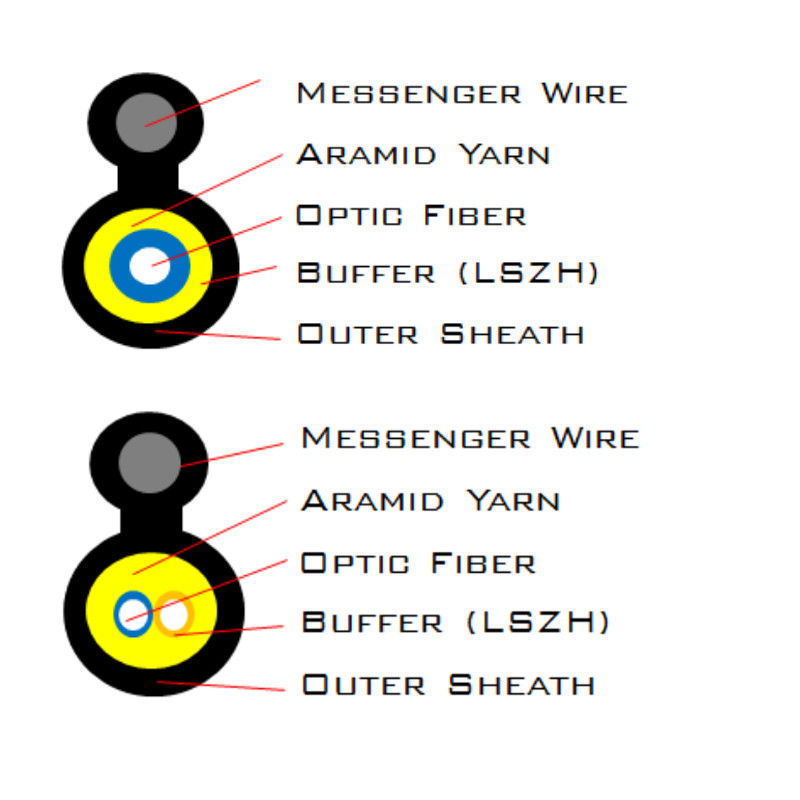

بناء كابلات الألياف الضوئية
| بنية | مواد | تحديد |
| نوع هوائي (1 ج ، 2 ج) | ||
| الألياف البصرية | وضع فردي | G.657A2 |
| الألياف الملونة | 1F: أزرق 2F: أزرق ، برتقالي |
|
| ماسنجر واير | أسلاك الفولاذ المطلية بالزنك | Φ1.1 ± 0.1 |
| عضو القوة | غزل الأراميد | |
| الغلاف الخارجي | مواد | LSZH في الهواء الطلق |
| قطر الدائرة | قطر 1F: 3.0 ± 0.1 * 5.8 ± 0.2 مم يثخن: 0.75 ± 0.1 مم قطر 2F: 3.2 ± 0.1 * 5.9 ± 0.2 مم سماكة (Avr): 0.55 ± 0.2 مم |
|
| اللون | أسود (الكربون 2.6 ± 0.2٪) | |
| الوسم (Ink Jet) | أبيض تتم طباعة العلامات كل 1 متر |
|
قطر الكابل وتفاصيل البناء
| الأساسية عدد |
القطر الخارجي (عرض * ارتفاع ، مم) |
قوة الشد (ن) |
وزن (صافي. كجم / كم) |
| نوع الشكل 8 (غير معدني) 1F |
3.0 ± 0.1 * 5.8 ± 0.2 مم | 1300 (بسلك Messenger) 600 (بسلك Messenger) |
21 |
| نوع الشكل 8 (غير معدني) 1F |
قطر الدائرة : 3.2 ± 0.1 * 5.9 ± 0.2 مم |
1300 (بسلك Messenger) 600 (بسلك Messenger) |
22 |
خصائص الألياف (ITU-T G.657A2):
| معامل | تخصيص | |
| معامل التوهين @ 1310 نانومتر @ 1383 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤ 0.350 ديسيبل / كم ≤ 0.350 ديسيبل / كم ≤ 0.215 ديسيبل / كم ≤ 0.350 ديسيبل / كم |
|
| PMD | ≤ 0.06 ديسيبل (ps / km1 / 2) | |
| قطع الطول الموجي | ≤ 1260 نانومتر | |
| الطول الموجي صفر التشتت | 1300 ~ 1324 نانومتر | |
| منحدر تشتت صفري | ≤ 0.092 حصان / (نانومتر ^ 2. كم) | |
| تشتت لوني @ 1285 ~ 1625 نانومتر @ 1550 نانومتر |
≤ 3.0 حصان / (نانومتر ^ 2. كم) ≤ 18.0 حصان / (نانومتر ^ 2. كم) |
|
| وضع قطر المجال @ 1310 نانومتر | 8.7 ± 0.5 | |
| الأساسية / كلاد خطأ تركيز المركز | ≤ 0.5 ㎛ | |
| قطر الكسوة | 124.6 ± 0.5 أوم | |
| تكسية غير دائرية | ≤ 0.5٪ | |
| قطر الطلاء الأساسي | 245 ± 10㎛ | |
| مستوى اختبار الإثبات | 100 كيلو في الثانية ، 1٪ | |
| توهين معامل في الرياضيات او درجة |
الأعلى.من 1310 نانومتر إلى 1625 نانومتر | 0.35 ديسيبل / كم |
| الأعلى.عند 1383 نانومتر ± 3 نانومتر | 0.35 ديسيبل / كم | |
| الأعلى.عند 1550 نانومتر | 0.215 ديسيبل / كم | |
| التوهين مع فقدان ثني الكابلات | قطر 15 مم ، 10 لفات | 1550nm ≤ Δ 0.03 ديسيبل / كم ↓ |
