| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي ، كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | FTTH GJYFJH | ||
|---|---|---|---|
| تسليط الضوء: | الألياف أحادية ومتعددة الوسائط FTTH,الألياف أحادية ومتعددة الوسائط 5 مم,كابل الألياف البصرية الداخلي 6 مم GJYFJH |
||

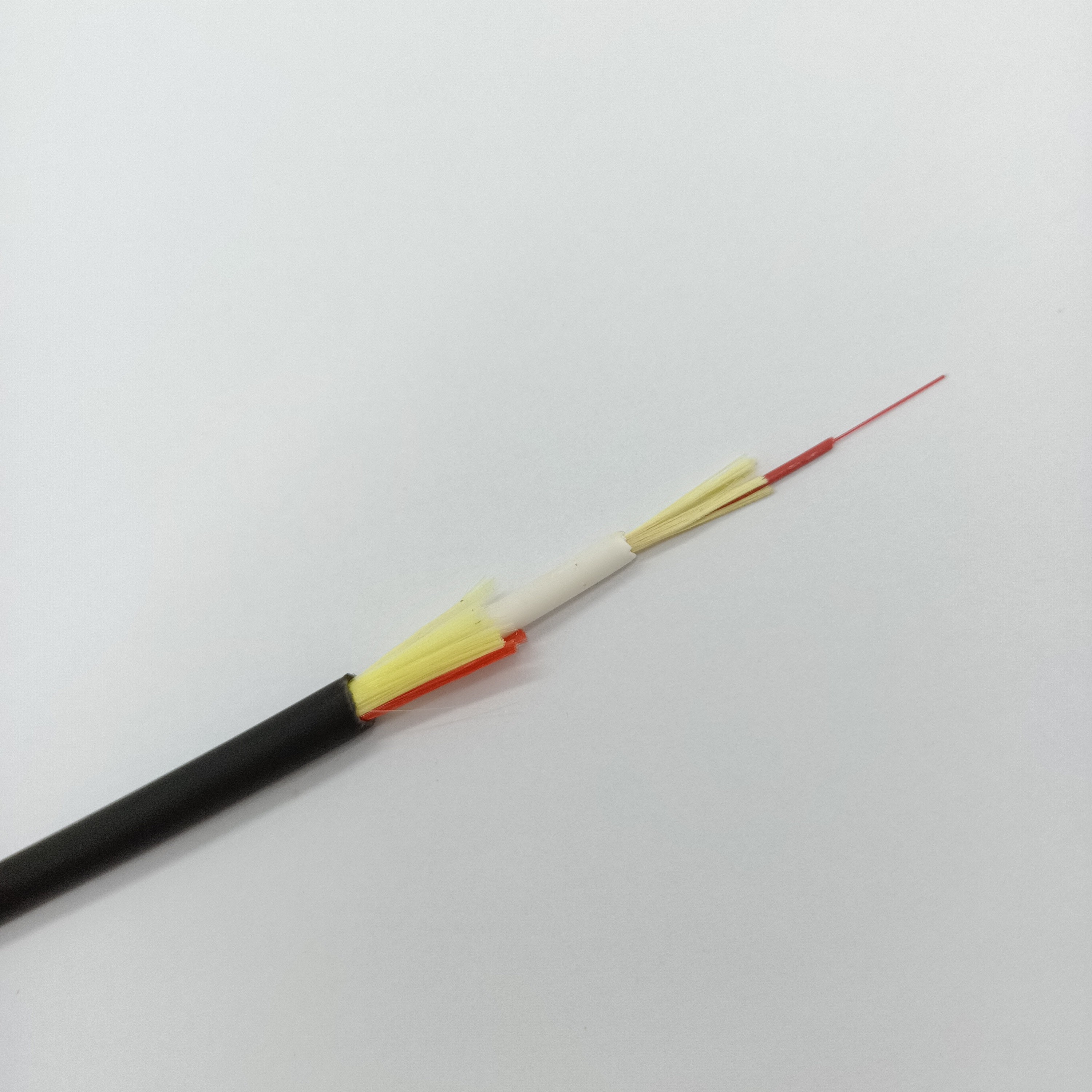

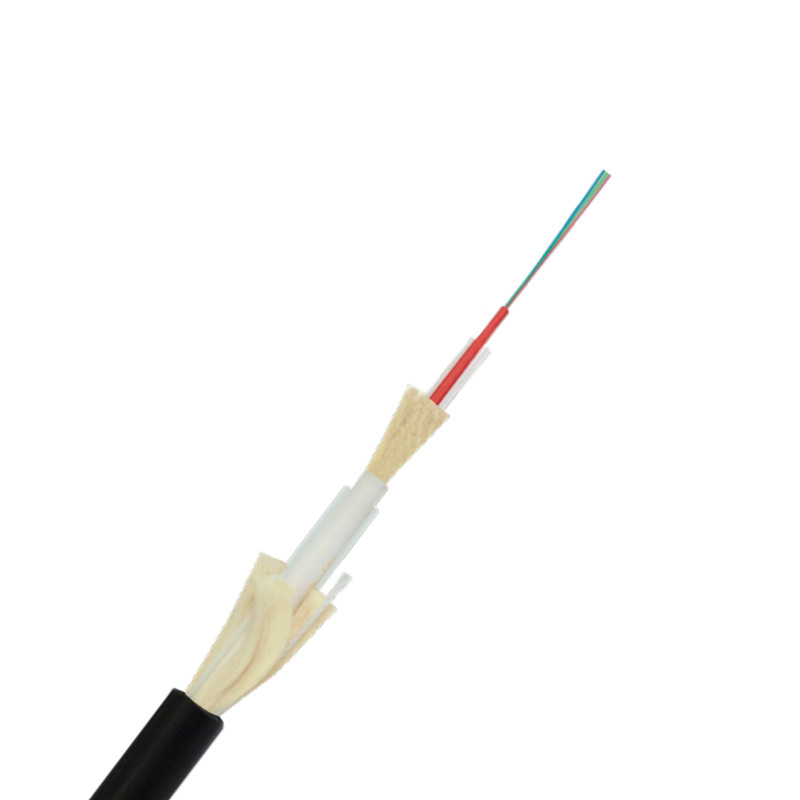

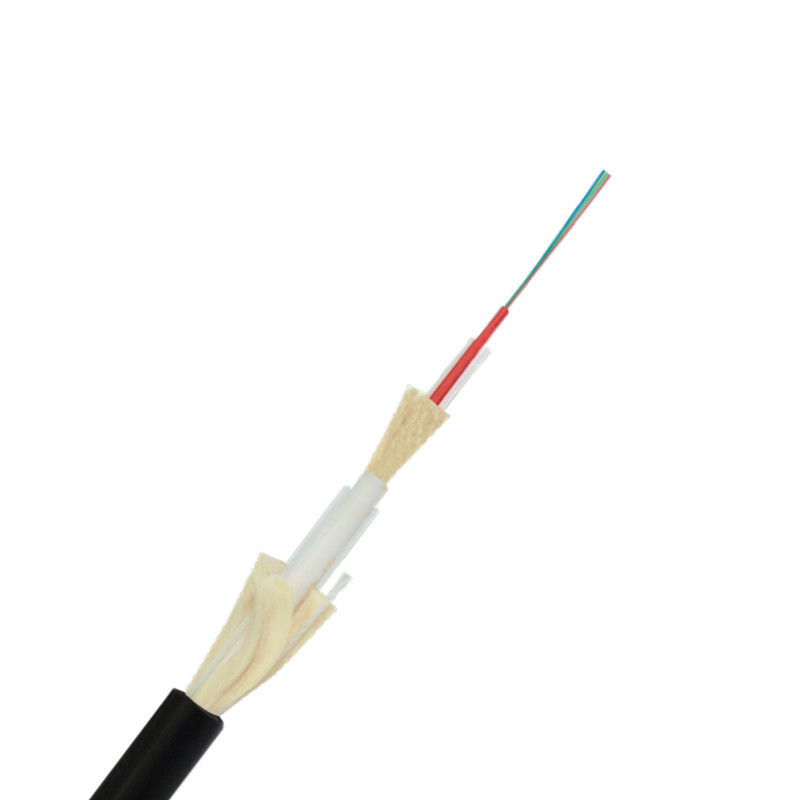

كابل إسقاط دائري FTTH مزدوج الغمد للاستخدام الخارجي متعدد الأغراض 5.0 مم 6.0 مم GJYFJH
وصف
كابل الإسقاط المزدوج المغمد هو كابل إسقاط متعدد الأغراض يتيح انتقالات بسيطة وموثوقة وموثوقة بين الخارج والداخل.مع الهيكل القوي والمانع لتسرب الماء ، فإن الكابل المنسدل ذو الغلاف المزدوج يقدم أداء ميكانيكي عالي.تم تصميم هذا الكبل البصري من أجل عمليات التدحرج الفنية (التي تمتد حتى 70 مترًا) ، ولكن يتم سحب الكابينة أيضًا في مجاري الهواء ، على مسافة عدة مئات من الأمتار.
يوفر نطاق إسقاط الكبلات هيكلًا مزدوجًا مغمدًا ، ويوفر حبالًا مزدوجة التمزق تمكن من نزع الغلاف الخارجي لـ HDPE في بضع ثوانٍ.بفضل هذه العملية ، يمكن بعد ذلك استخدام كابل إسقاط منخفض الدخان وخالي من الهالوجين لهب للتطبيقات الداخلية.
وبالتالي لا حاجة إلى لصق لإجراء الانتقال بين القطرة البصرية الخارجية والقطرة الداخلية.يتيح الكبل نقل الإشارة الضوئية من نقطة توزيع خارجية إلى منفذ اتصالات دون التأثير على الميزانية الضوئية
سمات
الخصائص البصرية (G657A2)
| صفات | الظروف | القيم المحددة | الوحدات |
| الخصائص الهندسية | |||
| قطر الكسوة | 125.0 ± 0.7 | µ م | |
| تكسية غير دائرية | ≤0.7 | ٪ | |
| قطر الطلاء | 245 ± 5 | µ م | |
| طلاء / خطأ تركيز الكسوة | ≤12 | µ م | |
| طلاء غير دائري | ≤6.0 | ٪ | |
| خطأ تركيز اللب / الكسوة | ≤0.5 | µ م | |
| لفة | ≥4 | م | |
| الخصائص البصرية | |||
| 1310 نانومتر | ≤0.35 | ديسيبل / كم | |
| 1383 نانومتر | ≤0.35 | ديسيبل / كم | |
| 1550 نانومتر | ≤0.21 | ديسيبل / كم | |
| توهين | 1625 نانومتر | ≤0.23 | ديسيبل / كم |
| التوهين مقابل الطول الموجي | 1525 ~ 1575 نانومتر | ≤0.02 | ميغاهيرتز * كم |
| الأعلى.فرق | |||
| 1285 ~ 1330 نانومتر | ≤0.03 | ميغاهيرتز * كم | |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| منحدر تشتت صفري | ≤0.092 | ps / (nm2 * كم) | |
| تشتت وضع الاستقطاب | |||
| الحد الأقصى من الألياف الفردية PMD | ≤0.1 | ps / km1 / 2 | |
| قيمة ارتباط تصميم PMD | ≤0.06 | ps / km1 / 2 | |
| القوة النموذجية | 0.04 | ps / km1 / 2 | |
| قطع كابل الطول الموجي | ≤1260 | نانومتر | |
| وضع قطر المجال | 1550 نانومتر | 9.3 ~ 10.3 | µ م |
| 1310 نانومتر | 8.4 ~ 9.3 | µ م | |
| مؤشر مجموعة الانكسار | 1550 نانومتر | 1.467 | |
| 1310 نانومتر | 1.466 | ||
| الخصائص البيئية | 1310 نانومتر ، 1550 نانومتر و 1625 نانومتر | ||
| دورة درجة الحرارة | -60 درجة إلى + 85 درجة | ≤0.05 | ديسيبل / كم |
| ركوب الدراجات درجة الحرارة والرطوبة | -10 إلى + 85 ، | ≤0.05 | ديسيبل / كم |
| 4٪ إلى 98٪ RH | |||
| غمر المياه | 23 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| حرارة جافة | 85 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| حرارة رطبة | 85 ℃ ، 85٪ رطوبة نسبية ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| المواصفات الميكانيكية | |||
| اختبار مقاومة | ≥9.0 | ن | |
| ≥1.0 | ٪ | ||
| ≥ 100 | kpsi | ||
| تسبب الانحناء الكلي في الخسارة | |||
| 1 يتحول @ 5mm دائرة نصف قطرها | 1550 نانومتر | ≤0.15 | ديسيبل |
| 1 يتحول @ 5mm دائرة نصف قطرها | 1625 ملم | ≤0.45 | ديسيبل |
| 1 يتحول @ 7.5 مم دائرة نصف قطرها | 1550 نانومتر | ≤0.08 | ديسيبل |
| 1 يتحول @ 7.5 مم دائرة نصف قطرها | 1625 ملم | ≤0.25 | ديسيبل |
| 1 يتحول @ 10 ملم دائرة نصف قطرها | 1550 نانومتر | ≤0.03 | ديسيبل |
| 1 يتحول @ 10 ملم دائرة نصف قطرها | 1625 ملم | ≤0.10 | ديسيبل |
| قوة شريط الطلاء | متوسط القوة النموذجي | 1.5 | ن |
| قوة الذروة | ≥1.3 ≤8.9 | ن | |
| معامل قابلية التأثر بالضغط الديناميكي | 27 | ||

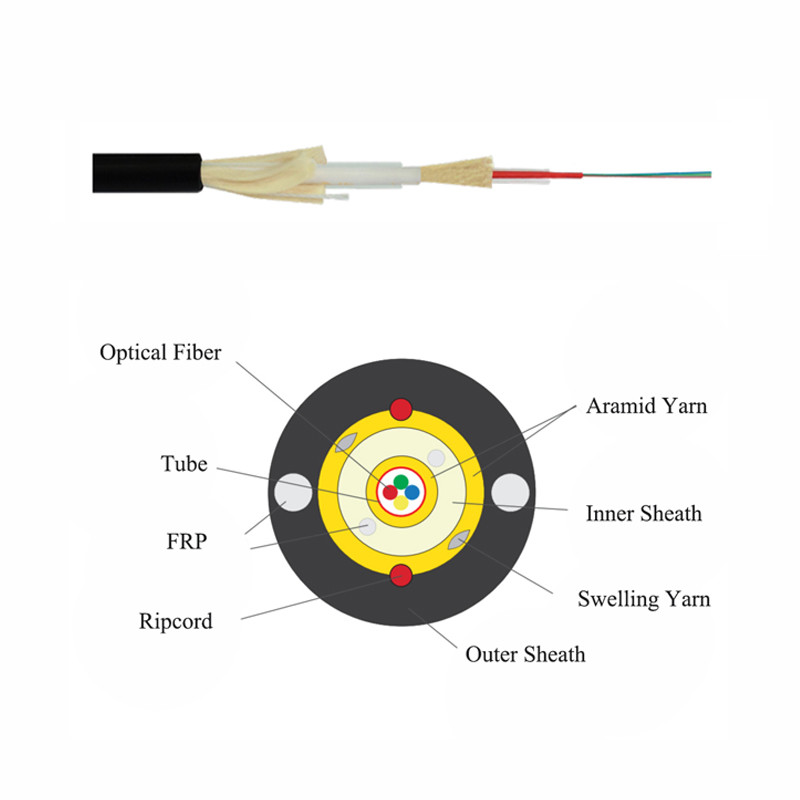

تخصيص
| نوع الألياف | G657A1 ، G657A2 | ||
| نوى الألياف | 1 | 2 | 4 |
| متعادل | حزمة صغيرة 900 ميكرون | ||
| قطر الدائرة | 6.0 ملم | ||
| وزن | 29 كجم / كم | 30 كجم / كم | |
| مادة الغلاف الخارجي | HDPE الأسود RAL 9005 | ||
| مادة الغمد الداخلية | LSZH-FR أبيض RAL 9010 | ||
| تقوية الكابلات | خيوط أراميد ، نوى 2FRP | ||
