| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | GYTA | توصيل: | EXW / FOB / CIF إلخ. |
|---|---|---|---|
| بلد المنشأ: | GUA ، CN | ||
| تسليط الضوء: | 144 نواة ألياف دفن مباشر 17.2 مم,ألياف دفن مباشر 12 أنبوب 0.22 ديسيبل,ألياف متعددة الأوضاع أحادية النمط GYTA |
||
وصف

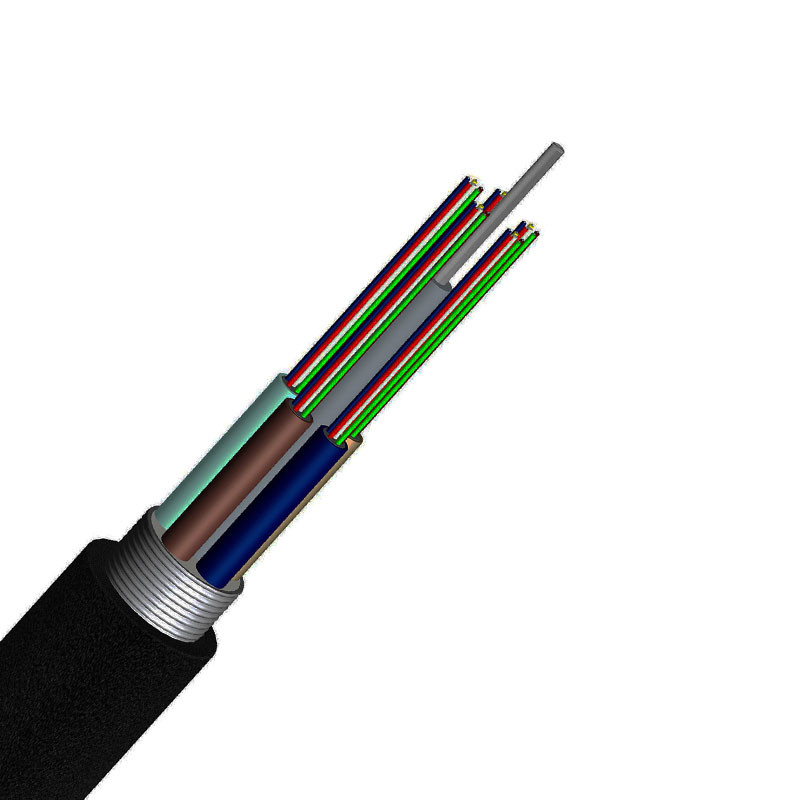

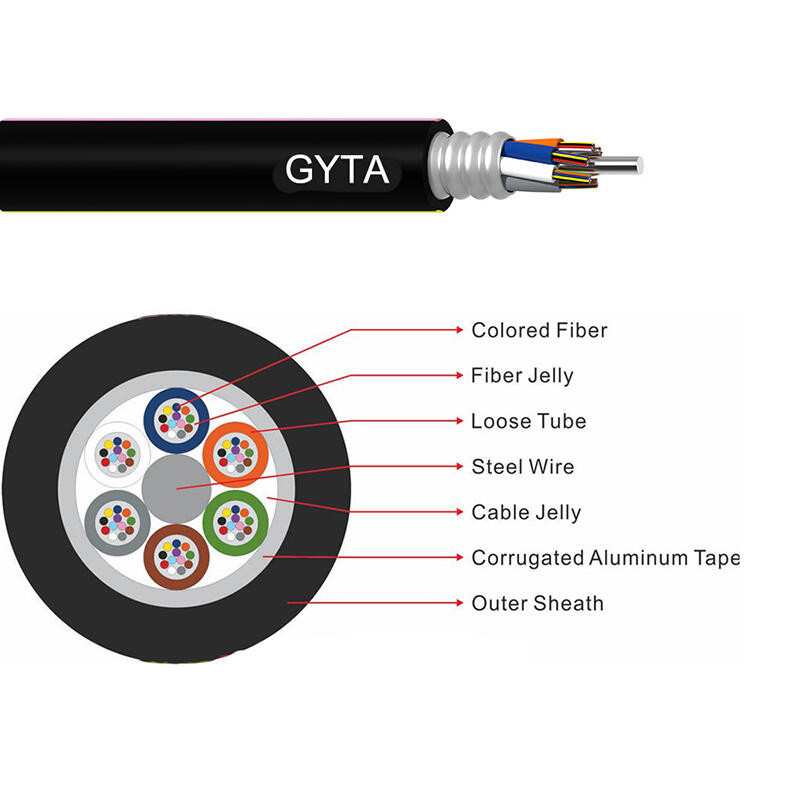

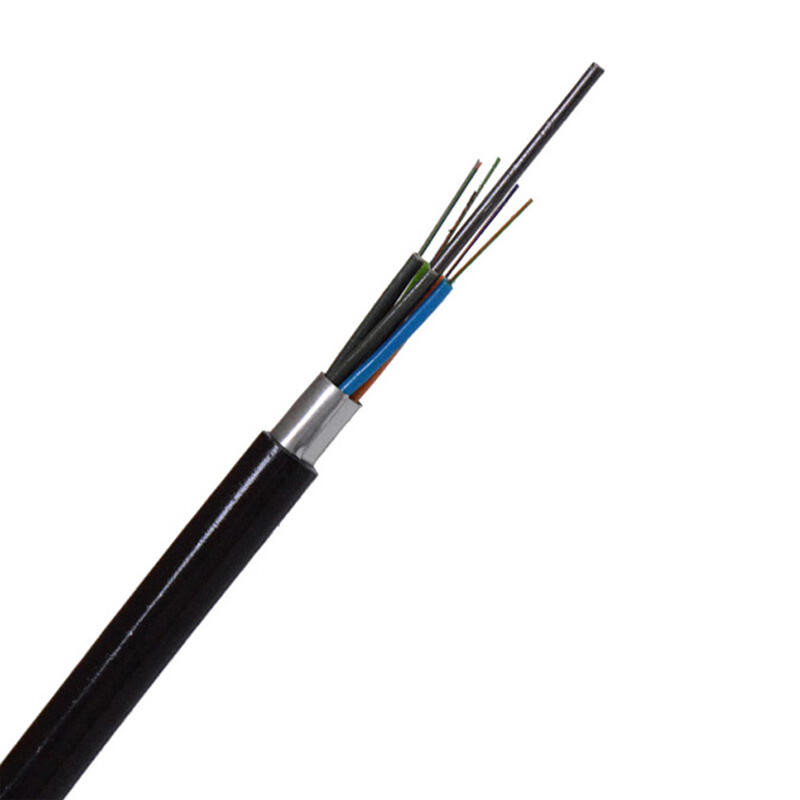

هذه الكابلات المدرعة بشريط الألمنيوم GYTA مناسبة للتركيب من أجل الاتصالات طويلة المدى والشبكات المحلية ، ومناسبة بشكل خاص لحالة المتطلبات العالية لمقاومة الرطوبة. GYTA هو كابل الألياف الضوئية ذو الأنبوب الفضفاض ذو الهيكل المضغوط ؛غلاف الكابل مصنوع من مادة البولي إيثيلين القوية.يتميز كابل الألياف الضوئية هذا بالأداء الميكانيكي الجيد ودرجة الحرارة.GYTA عبارة عن أنبوب فضفاض عالي القوة ومقاوم للتحلل المائي وتضمن مواد تعبئة الكابلات الضوئية موثوقية عالية ، كما أن APL الخاص به يجعل الكابل مقاومًا للكسر ومقاومًا للرطوبة. GYTA متاح من 2 إلى 144 مركزًا
مميزات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب غسيل عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
الهيكل المدمج المصمم بشكل خاص جيد في منع الأنابيب السائبة من الانكماش
غلاف PE يحمي الكابل من الأشعة فوق البنفسجية
يتم اتخاذ الإجراءات التالية للتأكد من إحكام الكبل للماء:
تستخدم الأسلاك الفولاذية كعضو قوة مركزية
مركب تعبئة الأنبوب السائب
100٪ حشو لب الكابل
حاجز الرطوبة APL
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هيرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| نوع الكابل | عدد الألياف | أنابيب | الحشو | قطر الكابل مم | وزن الكابل كجم / كم | قوة الشد على المدى الطويل / القصير N | مقاومة السحق طويل / قصير المدى N / 100mm | نصف قطر الانحناء / ديناميكي مم |
| GYTA-2 ~ 6 | 2 ~ 6 | 1 | 4 | 10.2 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTA-8 ~ 12 | 8 ~ 12 | 2 | 3 | 10.2 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTA-14 ~ 18 | 14 ~ 18 | 3 | 2 | 10.2 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTA-20 ~ 24 | 20 ~ 24 | 4 | 1 | 10.2 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTA-26 ~ 30 | 26 ~ 30 | 5 | 0 | 10.2 | 90 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYTA-32 ~ 36 | 32 ~ 36 | 6 | 0 | 10.6 | 104 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-38 ~ 48 | 38 ~ 48 | 4 | 1 | 11.2 | 117 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-50 ~ 60 | 50 ~ 60 | 5 | 0 | 11.2 | 117 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-62 ~ 72 | 62 ~ 72 | 6 | 0 | 12 | 126 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-74 ~ 84 | 74 ~ 84 | 7 | 1 | 13.6 | 154 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-86 ~ 96 | 86 ~ 96 | 8 | 0 | 13.6 | 154 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-98 ~ 108 | 98 ~ 108 | 9 | 1 | 15.4 | 185 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-110 ~ 120 | 110 ~ 120 | 10 | 0 | 15.4 | 185 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYTA-122 ~ 132 | 122 ~ 132 | 11 | 1 | 17.2 | 228 | 1000/3000 | 300/1000 | 10 د / 20 د |
| جيتا -134 ~ 144 | 134 ~ 144 | 12 | 0 | 17.2 | 228 | 1000/3000 | 300/1000 | 10 د / 20 د |
