| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | لطيف | توصيل: | فوب |
|---|---|---|---|
| تسليط الضوء: | كابل الألياف الضوئية الخارجي 62.5um,كابل الألياف البصرية الخارجي GYFTY,كابل الألياف البصرية 8 الشكل 0.40 ديسيبل / كم |
||

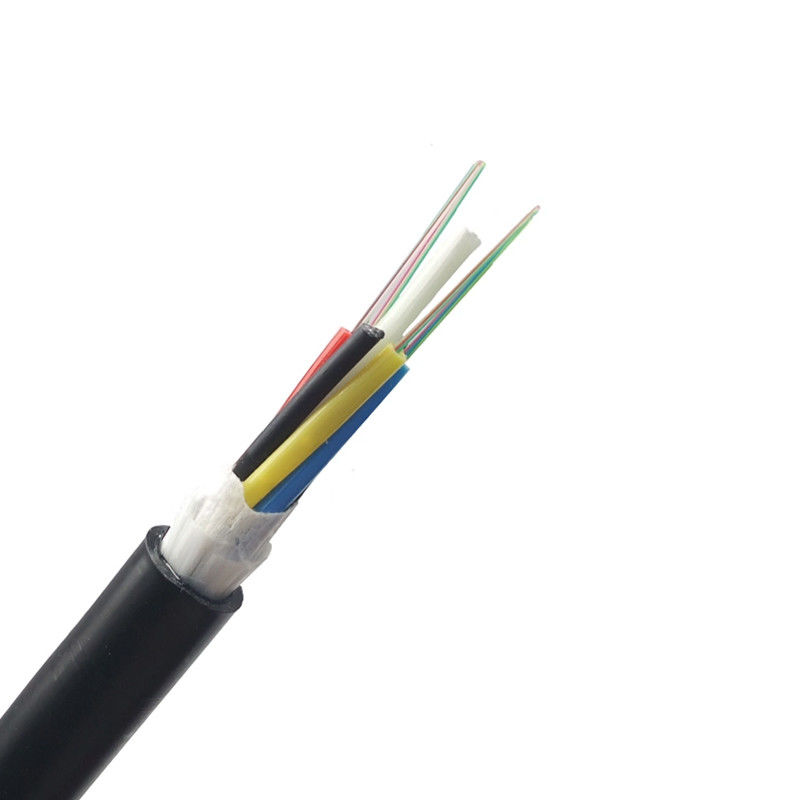

كابلات الألياف البصرية غير المدرعة GYFTY
وصف

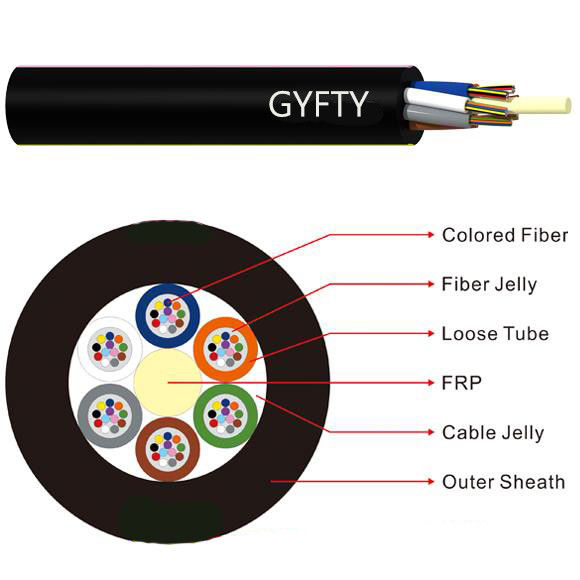

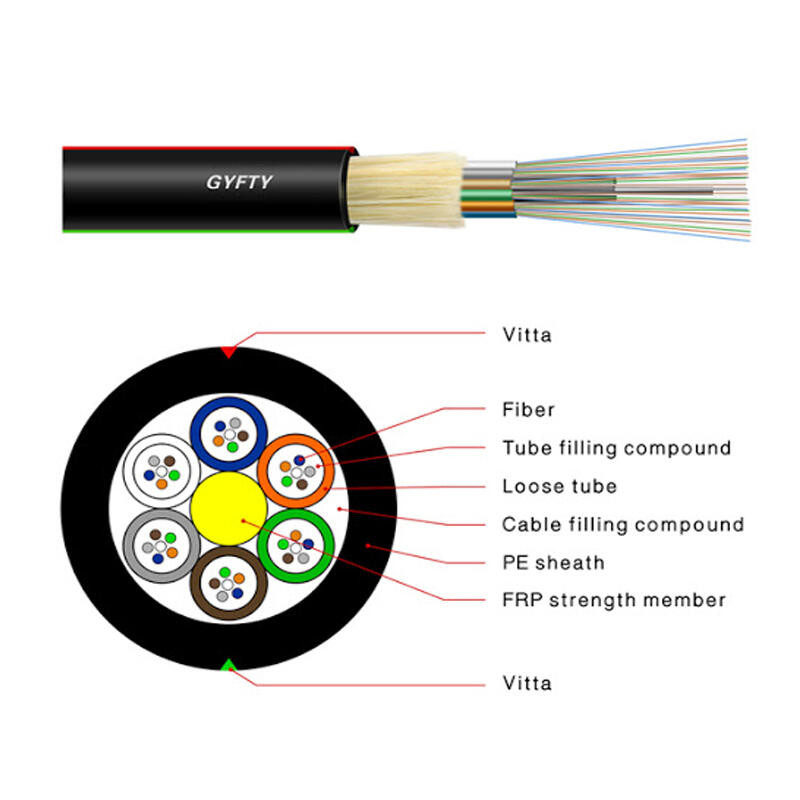

كابل الألياف الضوئية GYFTY عبارة عن كبل غير معدني يستخدم في نظام نقل الطاقة ومناطق الرعد المفرطة والواجهة الكهرومغناطيسية العالية.أنابيب الكابلات ، المملوءة بمركب التعبئة ، تقطعت بهم السبل حول عضو قوة FRP.ثم يتم تطبيق خيوط الأراميد فوق مادة مقاومة للماء ، يتم استكمال الكابل بغمد PE.تتوفر كابلات GYFTY من نواة إلى 144 نواة.يتم استخدامه في منطقة الجهد العالي للتطبيقات الجوية أو مجاري الهواء لمسافات طويلة.
سمات
أداء ميكانيكي ودرجة حرارة جيدة
أنبوب غسيل عالي القوة مقاوم للتحلل المائي
مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
مقاومة السحق والمرونة
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هيرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| نوع الكابل مم | عدد الألياف | أنابيب | الحشو | قطر الكابل مم | وزن الكابل كجم / كم | قوة الشد على المدى الطويل / القصير N | مقاومة السحق طويل / قصير المدى N / 100mm | الانحناء نصف قطر ثابت / ديناميكي |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 5 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 4 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 3 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| غيفتي -20 ~ 24 | 20 ~ 24 | 4 | 2 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 1 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 0 | 10.6 | 88 | 400/1000 | 300/1000 | 10 د / 20 د |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 6 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 5 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 4 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-20 ~ 24 | 20 ~ 24 | 4 | 3 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 2 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 1 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| غيفتي -38 ~ 42 | 38 ~ 42 | 7 | 0 | 11 | 97 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-44 ~ 48 | 44 ~ 48 | 4 | 2 | 12 | 113 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 1 | 12 | 113 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-62 ~ 72 | 62 ~ 72 | 6 | 0 | 12 | 113 | 600/1500 | 300/1000 | 10 د / 20 د |
| GYFTY-2 ~ 6 | 2 ~ 6 | 1 | 7 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-8 ~ 12 | 8 ~ 12 | 2 | 6 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-14 ~ 18 | 14 ~ 18 | 3 | 5 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-20 ~ 24 | 20 ~ 24 | 4 | 4 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-26 ~ 30 | 26 ~ 30 | 5 | 3 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-32 ~ 36 | 32 ~ 36 | 6 | 2 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| غيفتي -38 ~ 42 | 38 ~ 42 | 7 | 1 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-44 ~ 48 | 44 ~ 48 | 8 | 0 | 12 | 120 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 2 | 13 | 137 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-62 ~ 72 | 62 ~ 72 | 6 | 1 | 13 | 137 | 1000/3000 | 300/1000 | 10 د / 20 د |
| غيفتي -74 ~ 84 | 74 ~ 84 | 7 | 0 | 13 | 137 | 1000/3000 | 300/1000 | 10 د / 20 د |
| 96- غيفتي -86 | 86 ~ 96 | 8 | 0 | 13.9 | 154 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-98 ~ 108 | 98 ~ 108 | 9 | 1 | 15.3 | 185 | 1000/3000 | 300/1000 | 10 د / 20 د |
| GYFTY-110 ~ 120 | 110 ~ 120 | 10 | 0 | 15.3 | 185 | 1000/3000 | 300/1000 | 10 د / 20 د |
