| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | GYTC8A | مقاومة السحق: | 300/1000 نيوتن / 100 ملم |
|---|---|---|---|
| الفتحة العددية: | .200 ± 0.015NA | الانحناء الشعاع: | 105/210 |
| تسليط الضوء: | كبل الألياف البصرية ثنائي الاتجاه متعدد الأنماط mAerial,كبل الألياف الضوئية المزدوج متعدد الأوضاع GYTC8A,كبل الألياف البصرية ذو 12 نواة opgw |
||
كابل الألياف البصرية الجوي ذاتي الدعم على شكل رقم 8 GYTC8A
وصف

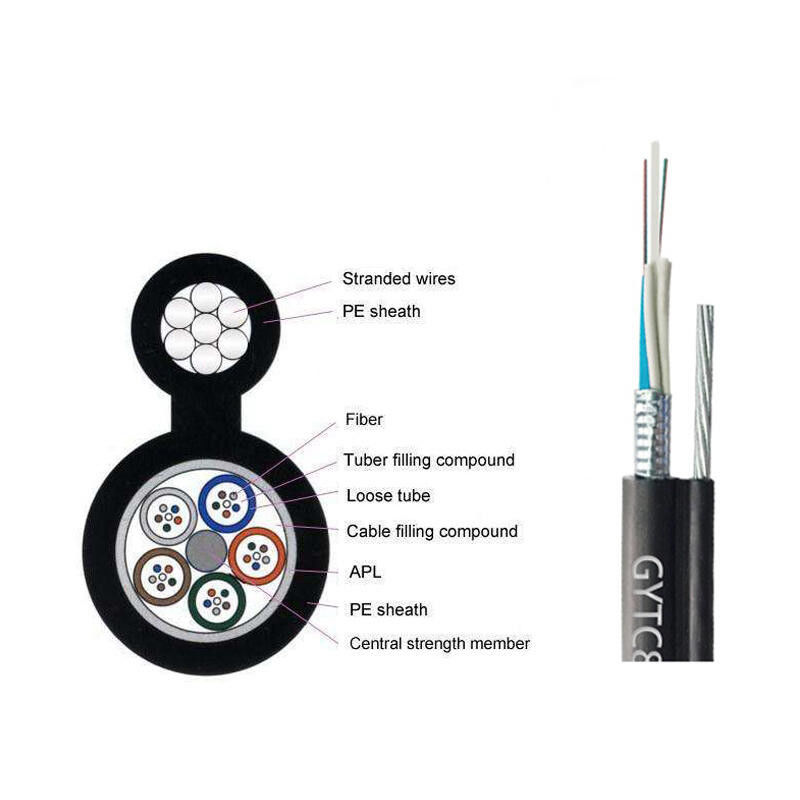

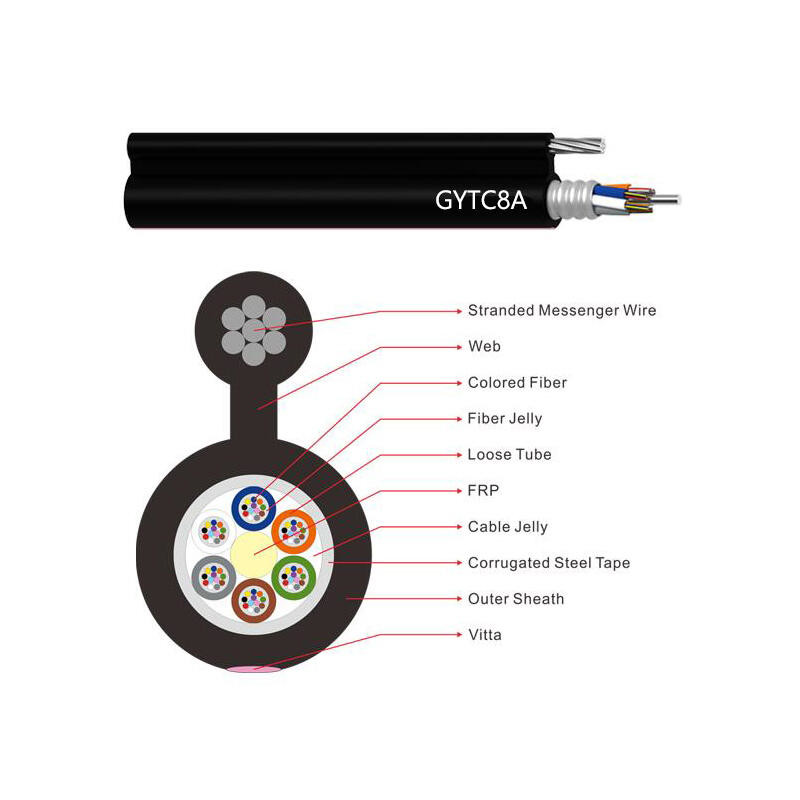

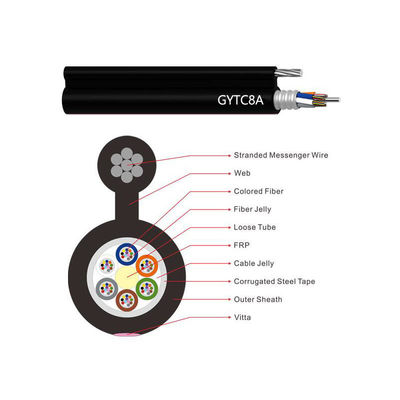

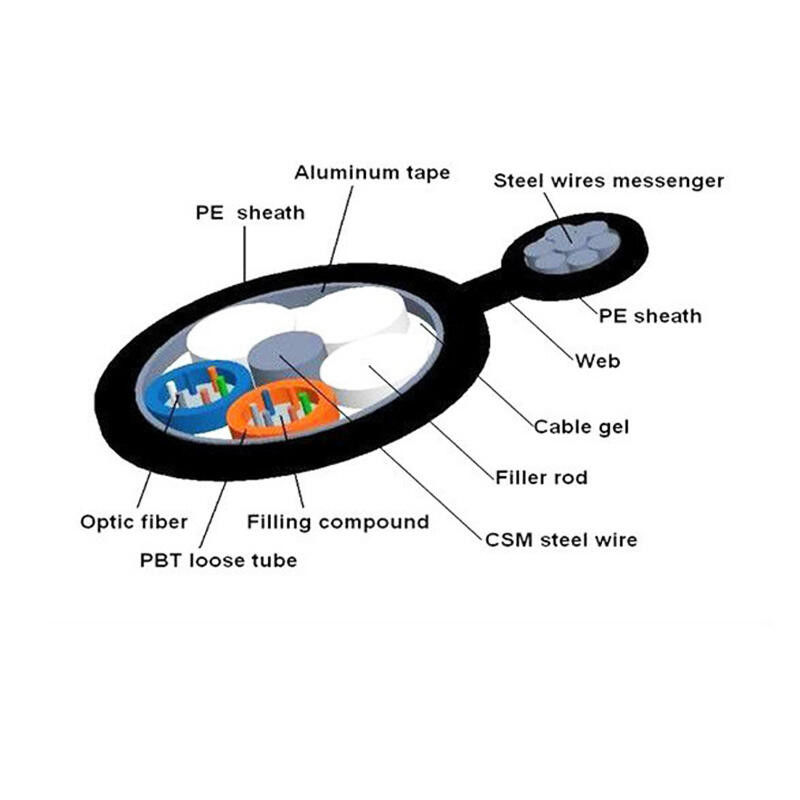

يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل.تمتلئ الأنابيب بمركب حشو مقاوم للماء.يقع سلك فولاذي في مركز اللب كعضو قوة معدنية.الأنابيب (والحشوات) تقطعت بهم السبل حول عضو القوة في قلب كابل مدمج ودائري.بعد تطبيق حاجز رطوبة من صفائح البولي إيثيلين الألومنيوم (APL) حول قلب الكابل ، يتم استكمال هذا الجزء من الكبل مع الأسلاك المجدولة حيث يتم استكمال الجزء الداعم بغمد بولي إيثيلين (PE) ليكون هيكل الشكل 8.
سمات
التوهين المنخفض والتشتت ، والتحكم الخاص في الطول الزائد يضمن أداء نقل جيد في بيئات مختلفة.
أداء ميكانيكي ممتاز
مرونة جيدة وأداء الانحناء
قطر خارجي صغير وخفة وبناء مضغوط
الخصائص البصرية
|
|
ع 652 |
ع 655 |
50/125 ميكرومتر |
62.5 / 125 ميكرومتر |
||
|
توهين |
@ 850nm |
|
|
≤3.0 ديسيبل / كم |
≤3.0 ديسيبل / كم |
|
|
(+ 20 ℃) |
@ 1300 نانومتر |
|
|
≤1.0 ديسيبل / كم |
≤1.0 ديسيبل / كم |
|
|
|
@ 1310nm |
≤0.36 ديسيبل / كم |
≤0.40 ديسيبل / كم |
|
|
|
|
|
@ 1550nm |
≤0.22 ديسيبل / كم |
≤0.23 ديسيبل / كم |
|
|
|
|
عرض النطاق الترددي (الفئة أ) |
@ 850nm |
|
|
≥500 ميغا هرتز · كم |
≥200 ميغا هيرتز · كم |
|
|
@ 1300 نانومتر |
|
|
≥ 1000 ميغا هرتز · كم |
≥600 ميغا هرتز · كم |
|
|
|
الفتحة العددية |
|
|
0.200 ± 0.015NA |
0.275 ± 0.015NA |
|
|
|
الطول الموجي لقطع الكابل λcc |
≤1260 نانومتر |
≤1480 نانومتر |
|
|
|
|
المعايير الفنية
|
نوع الكابل |
عدد الألياف |
أنابيب |
الحشو |
قطر الكابل مم |
وزن الكابل كجم / كم |
قوة الشد |
مقاومة السحق |
نصف قطر الانحناء |
|
طويل / قصير المدى |
طويل / قصير المدى |
ديناميكية ثابتة |
||||||
|
(ن) |
(N / 100mm) |
(مم) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10.4 * 18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11.3 * 19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
8 |
0 |
12.7 * 20.6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15.5 * 23.4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
8 |
0 |
14.5 * 22.4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18.1 * 26.0 |
350 |
2500/5000 |
300/1000 |
185/370 |
