| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | ADSS | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| غمد داخلي: | PE (بولي إيثيلين) | عرض النطاق الترددي (الفئة أ): | 850 نانومتر |
| تسليط الضوء: | كابل الألياف الضوئية الخارجي ADSS,كابل الألياف البصرية الخارجي G655,62.5 om1 |
||

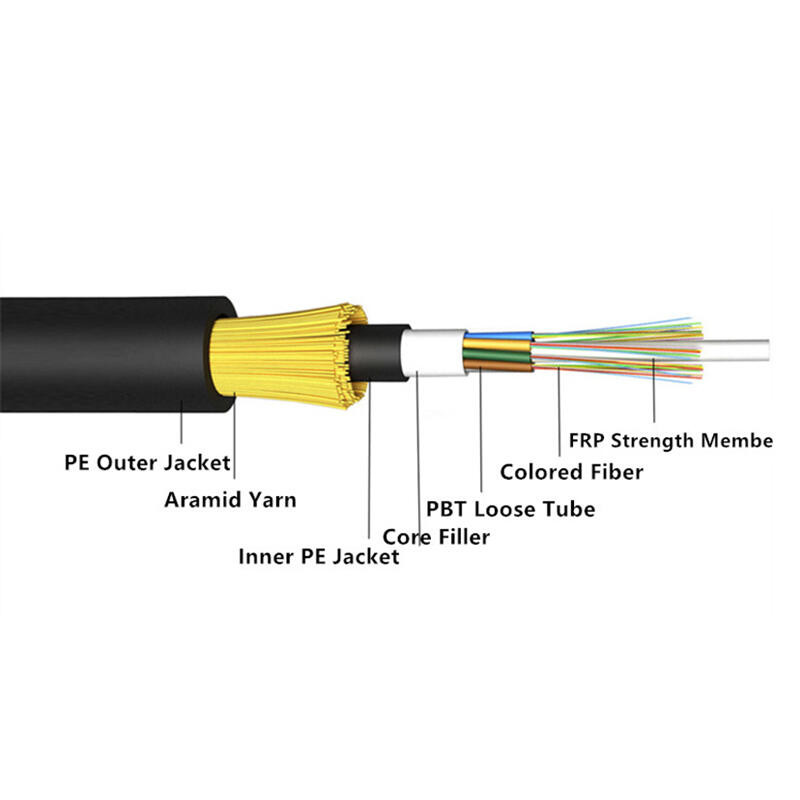

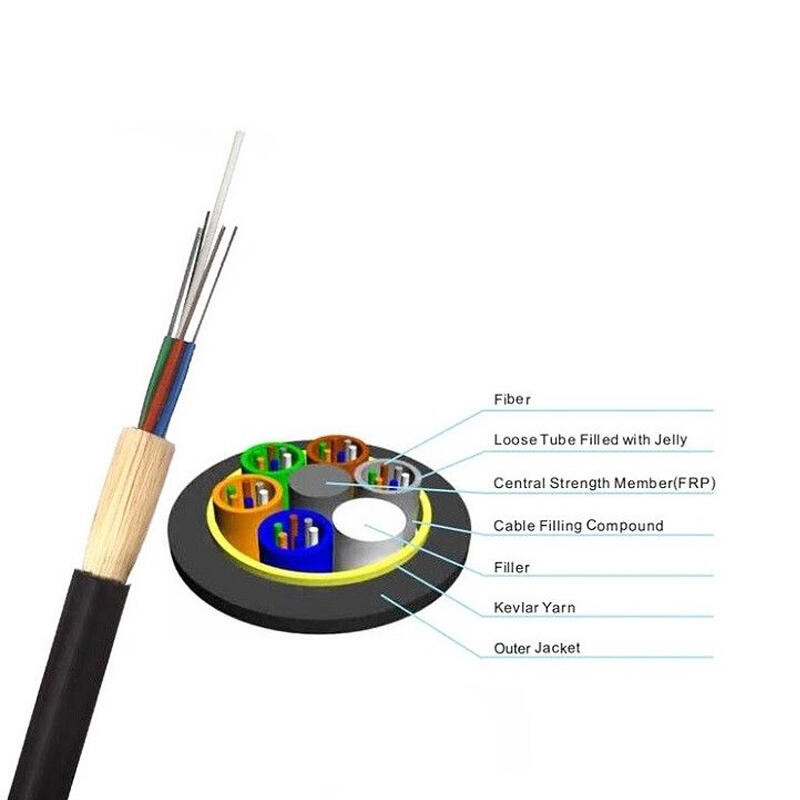

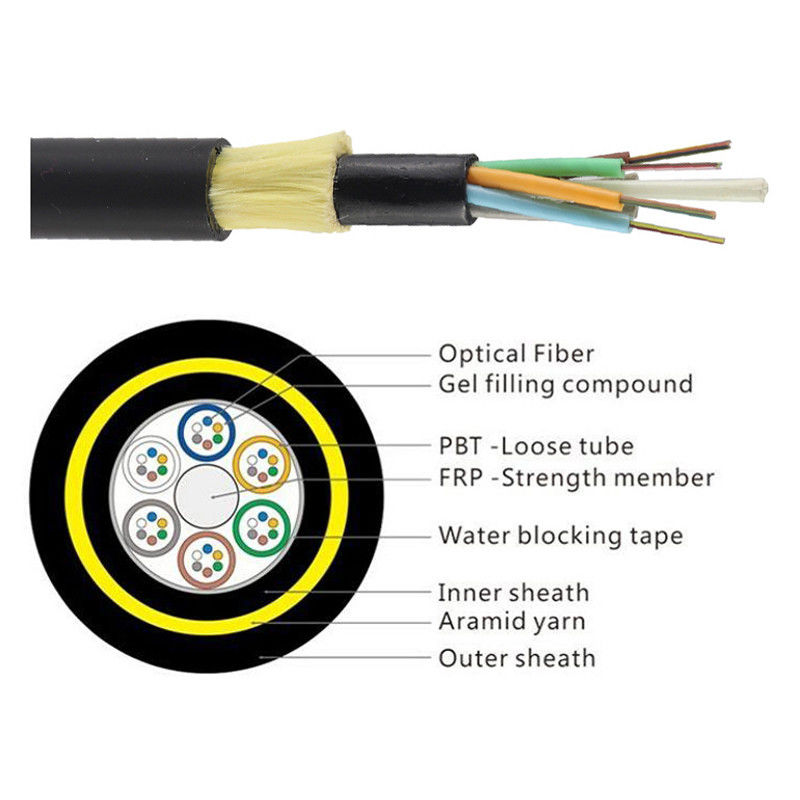

كبل الدعم الذاتي بالكامل (ADSS) هو نوع من كبلات الألياف الضوئية قوي بما يكفي لدعم نفسه بين الهياكل دون استخدام عناصر معدنية موصلة.يتم استخدامه من قبل شركات المرافق الكهربائية كوسيلة اتصالات ، يتم تثبيتها على طول خطوط النقل العلوية الحالية وغالبًا ما تشترك في نفس هياكل الدعم مثل الموصلات الكهربائية.
باستخدام ألياف أحادية النمط وأطوال موجية ضوئية إما 1310 أو 1550 نانومتر ، فإن الدوائر التي يصل طولها إلى 100 كيلومتر ممكنة بدون مكررات.يمكن أن يحمل كابل واحد ما يصل إلى 864 أليافًا.
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | |||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | |||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | ||||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | ||||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | |||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | ||||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | ||||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | ||||
| القطر الخارجي | الوزن التوتر kN | المرجع ، الحد الأقصى اليومي لشد التشغيل kN | أقصى جهد العمل المسموح به kN | كسر قوة kN | عضو قوة CSA mm2 | معامل المرونة kN / مم2 | معامل التمدد الحراري × 10-6/ك | المدى المناسب (م) (معيار NESC ، م) | ||||
| غمد PE | في غمد | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
