| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، غرب الاتحاد |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | ADSS | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| بلد المنشأ: | شنتشن | القطر الخارجي: | 12.5 |
| تسليط الضوء: | كابل الألياف البصرية ADSS العازل للكهرباء,كابل الألياف ADSS ذاتي الدعم,كابل الألياف ADSS ذو الغلاف المزدوج |
||
كل الكابلات الهوائية ذاتية الدعم للعازل الكهربائي (ADSS)

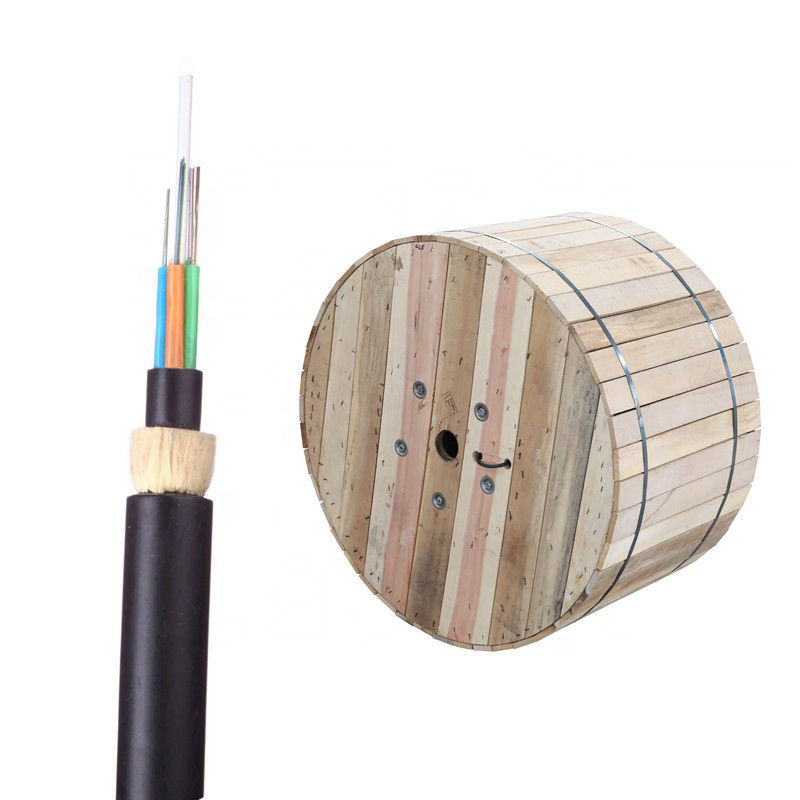

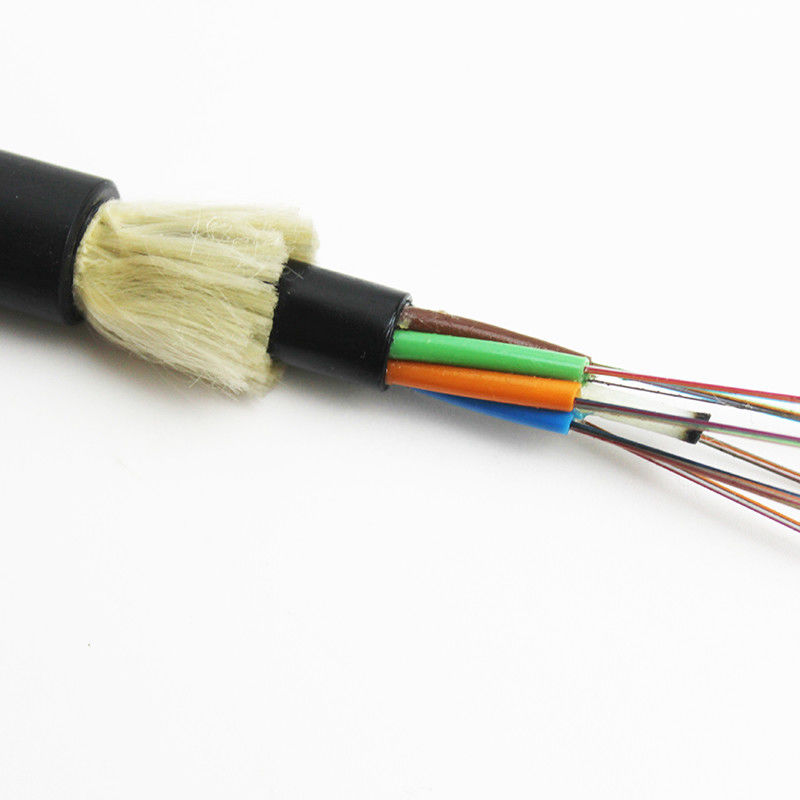

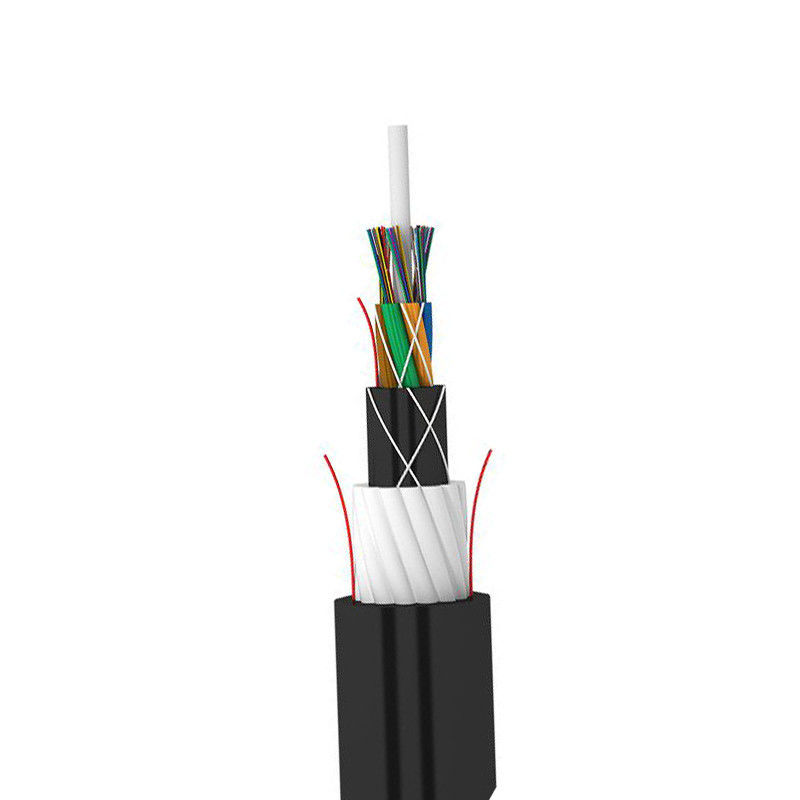

كابل الأنبوب الفضفاض ذو الغلاف المفرد ADSS كابل الألياف الضوئية في الهواء الطلق
وصف لجميع الدعم الذاتي عازلة
ADSS ، أو كابل الدعم الذاتي العازل بالكامل ، هو كبل لا يتطلب أي حبلا معدني في التطبيقات الهوائية ويستخدم بشكل شائع بالقرب من الجهد العالي.يمكن بالتأكيد نشر ADSS في مجال الاتصالات ، ولكن ليس بدون بعض العواقب الصعبة.أولاً ، يجب استخدام مواقع إغلاق الوصلة المخططة مسبقًا مع ADSS لأن الإغلاق يجب أن يكون مثبتًا على عمود.يعد التخلص من الخيط المعلق باستخدام ADSS أمرًا إيجابيًا من منظور التكلفة ، ولكنه يعني أيضًا عدم إمكانية ربط الكابلات الإضافية بكابل ADSS ، ويجب توصيل جميع الكابلات الفرعية والكابلات المتساقطة بالعمود مباشرةً حيث لا يجوز عمل ملحقات متوسطة .
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هيرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميغا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| القطر الخارجي | الوزن التوتر kN | المرجع ، الحد الأقصى اليومي لشد التشغيل كيلو نيوتن | أقصى جهد العمل المسموح به kN | كسر قوة kN | عضو قوة CSA mm2 | معامل المرونة kN / مم2 | معامل التمدد الحراري × 10-6/ك | المدى المناسب (م) (معيار NESC ، م) | ||||
| غمد PE | في غمد | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ميزات الألياف البصرية ADSS
