| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، غرب الاتحاد |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | ADSS | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| بلد المنشأ: | شنتشن | القطر الخارجي: | 12.5 |
| تسليط الضوء: | كابل الألياف البصرية ADSS المملوء بالجل,كابل الألياف البصرية ADSS الجوي,كابل OFC المملوء بالجل |
||

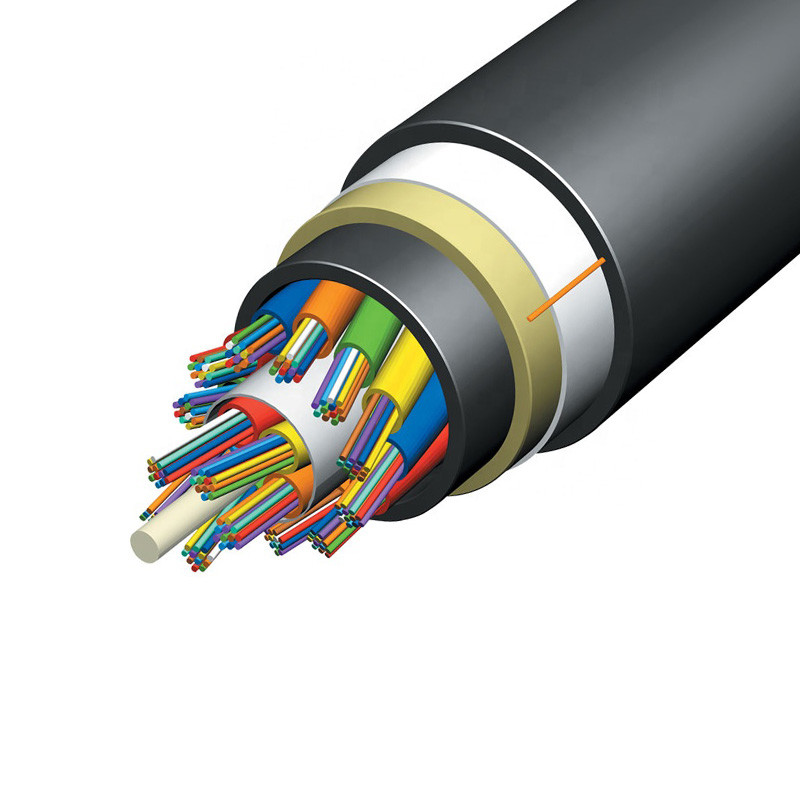

كابل الألياف البصرية ذو النواة الجافة Aerial All Dry Core ADSS Gel-Filled OFC Cable
جميع الكابلات الهوائية ذاتية الدعم للعازل الكهربائي (ADSS)
كابل الأنبوب الفضفاض ذو الغلاف المفرد ADSS كابل الألياف الضوئية في الهواء الطلق
وصف OFS ADSS Fiber Optic Cable

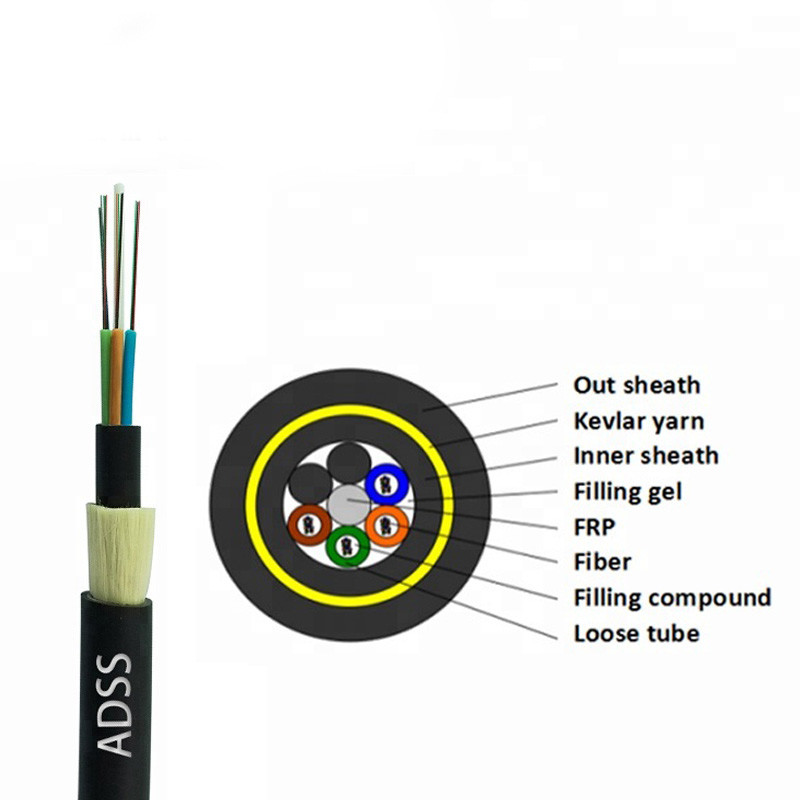

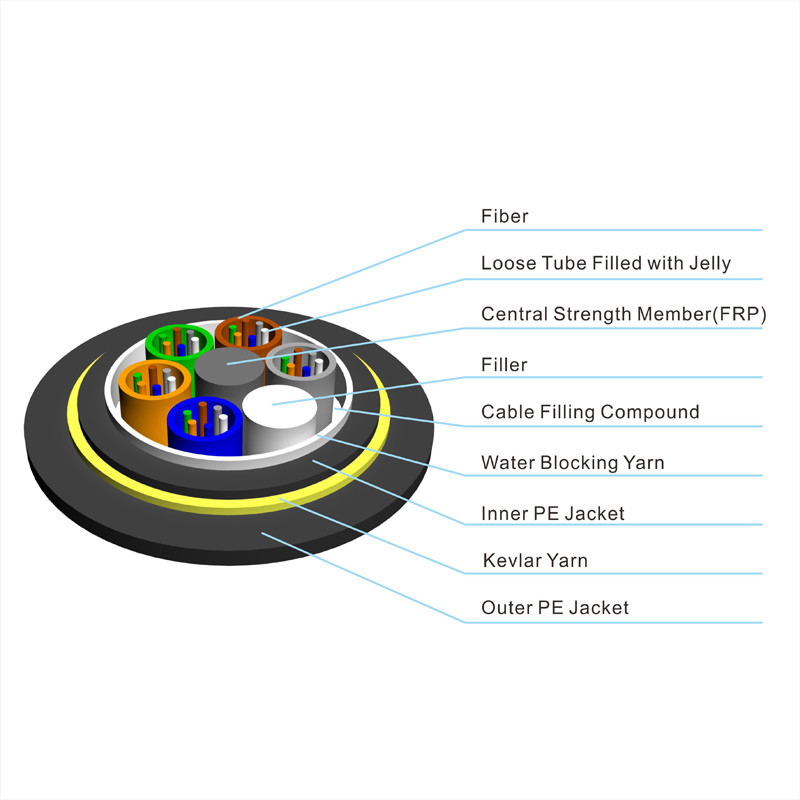

يُطلق على كبل ADSS أيضًا كبل ضوئي ذاتي الدعم بالكامل.تكوين الكبل البصري ADSS هو: كبل بصري مركب مصنوع عن طريق لف حزمة الألياف الضوئية على عضو التقوية المركزي.ثم الخضوع لإجراءات وقائية مثل العزل ، ومقاومة الماء ، والتعزيز ، والغمد.
تم تحسين تصميمات السترة الواحدة من أجل مجموعة أوسع من عدد الألياف وأطوال الامتدادات ، مما يوفر لمصممي نظام ADSS مزيدًا من المرونة في اختيار منتجاتهم.كما يشير اسمه ، ليس هناك حاجة إلى سلك دعم أو رسول ، لذلك يتم التثبيت في مسار واحد.
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| القطر الخارجي | الوزن التوتر kN | المرجع ، الحد الأقصى اليومي لشد التشغيل kN | أقصى جهد العمل المسموح به kN | كسر قوة kN | عضو قوة CSA mm2 | معامل المرونة kN / مم2 | معامل التمدد الحراري × 10-6/ك | المدى المناسب (م) (معيار NESC ، م) | ||||
| غمد PE | في غمد | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ميزات الكابلات البصرية ADSS
