| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، غرب الاتحاد |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | ADSS | توصيل: | EXW / FOB / CIF |
|---|---|---|---|
| بلد المنشأ: | شنتشن | القطر الخارجي: | 12.5 |
| تسليط الضوء: | كابل الألياف ADSS أحادي الوضع,كابل الألياف البصرية الجوي ADSS 100 متر,كابل الألياف ADSS ذو 24 نواة |
||

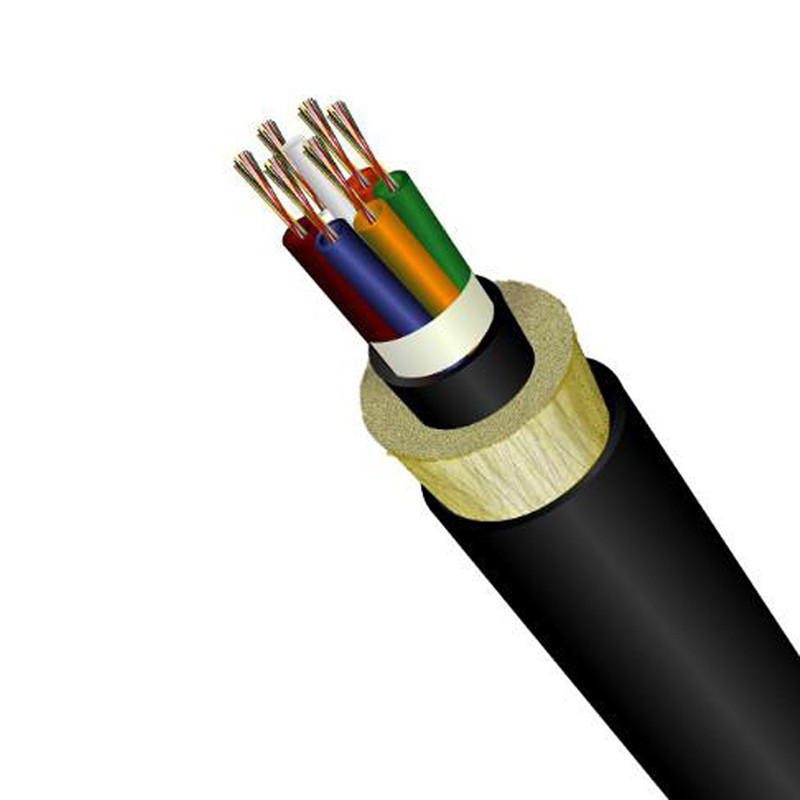

أنبوب فضفاض في الهواء الطلق تقطعت بهم السبل يمتد 100 متر 24 كور وضع واحد ADSS هوائي كابل الألياف البصرية
جميع الكابلات الهوائية ذاتية الدعم للعازل الكهربائي (ADSS)

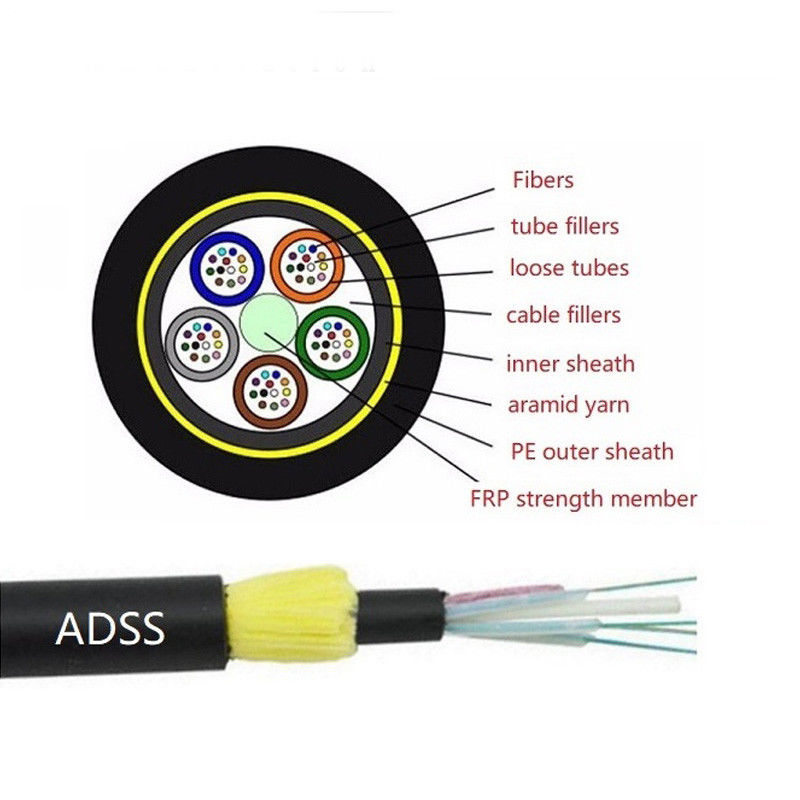

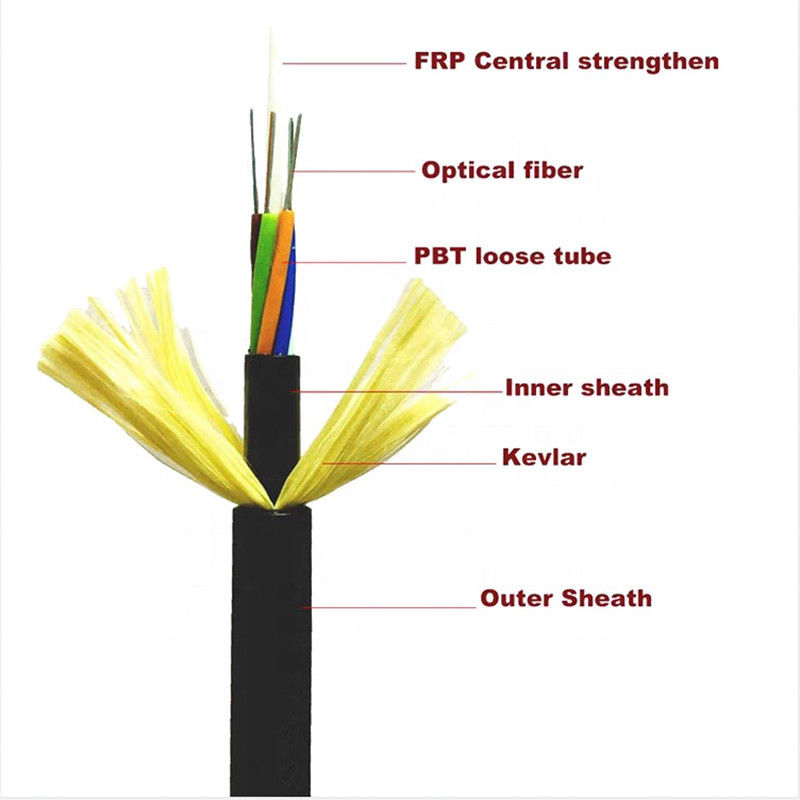

كابل الأنبوب الفضفاض ذو الغلاف المفرد ADSS كابل الألياف الضوئية في الهواء الطلق
وصف ADSS Aerial Fiber Optic Cable
تم تصميم كبل Mini-Span All-Dielectric Self-Support (ADSS) للتطبيقات الهوائية وتطبيقات مجاري الهواء الخارجية للمصنع في بنيات حلقات الشبكة المحلية والحرم الجامعي.لا يلزم وجود نظام منفصل لتعليق الأسلاك الداعمة للرسول ، مما يقلل بشكل كبير من وقت التركيب ويحسن تكاليف العمالة الأولية والصيانة.تتوفر ألياف Mini-Span أحادية الوضع ومتعددة الأوضاع المحسّنة بالليزر.
توفر ممارسة التثبيت هذه التثبيت العام والسلامة والتعامل
توصيات حول هندسة ووضع مسار كابل ADSS.
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
| توهين | @ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| (+ 20 ℃) | @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | ||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
المعايير الفنية
| القطر الخارجي | الوزن التوتر kN | المرجع ، الحد الأقصى اليومي لشد التشغيل kN | أقصى جهد العمل المسموح به kN | كسر قوة kN | عضو قوة CSA mm2 | معامل المرونة kN / مم2 | معامل التمدد الحراري × 10-6/ك | المدى المناسب (م) (معيار NESC ، م) | ||||
| غمد PE | في غمد | أ | ب | ج | د | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ميزات سلك ADSS
