| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SKYLYNN or OEM, ODM |
| إصدار الشهادات: | ISO, ROHS, CE |
| الحد الأدنى لكمية: | 2 كم |
| تفاصيل التغليف: | طبل خشبي ، كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، اتحاد غرب |
| القدرة على العرض: | 100000 نواة |
| نموذج رقم.: | FTTH GJYFJH | قطر الكسوة: | 125.0 ± 0.7 ميكرومتر |
|---|---|---|---|
| تكسية غير دائرية: | ≤0.7٪ | قطر الطلاء: | 245 ± 5 ميكرومتر |
| تسليط الضوء: | كابل الألياف الضوئية FTTH 50 ميكرون,كابل الألياف الضوئية FTTP FTTH,الألياف الضوئية ذات الأسلاك المتساقطة 2F |
||
داخلي / خارجي ضيق توزيع العازلة الناهض OFNR كابل الألياف البصرية
كابل إسقاط هوائي FTTH FTTP للخطوط العلوية
وصف

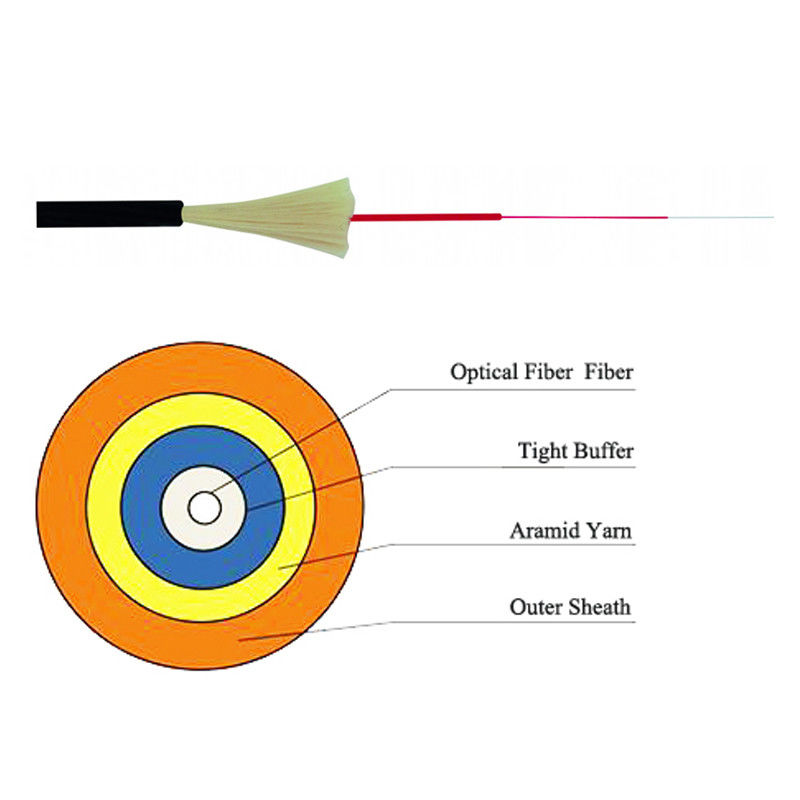

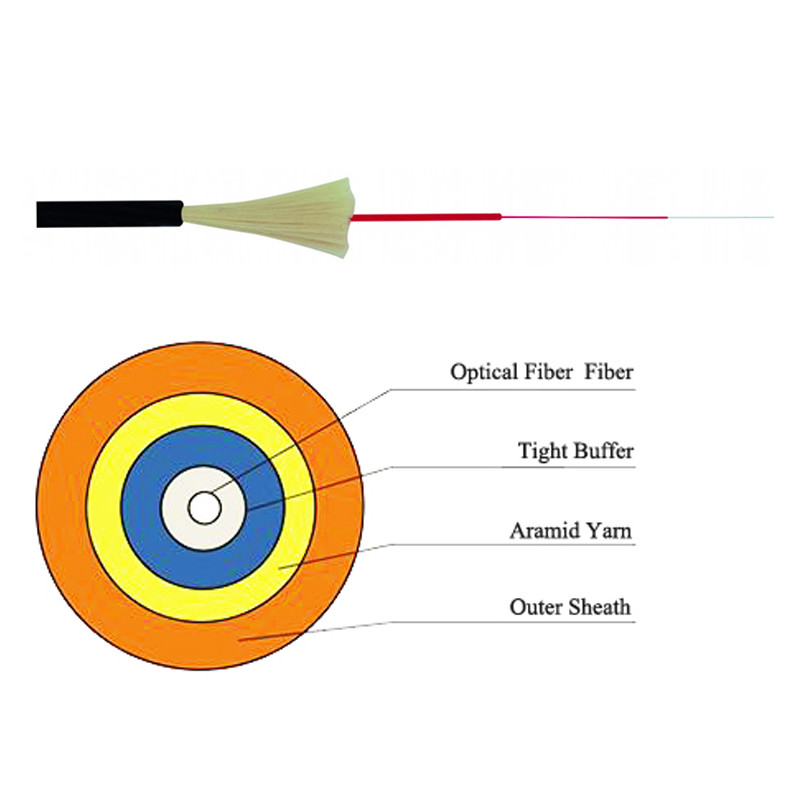

كابلات الألياف الضوئية الناهضة هي كابلات مقاومة للهب ، ومقاومة للأشعة فوق البنفسجية ، وكابلات داخلية / خارجية مصممة للتطبيقات الجوية والقنوات والمدفونة مباشرة دون الحاجة إلى وصلة انتقالية عند دخول المبنى.متوفر بأعداد ألياف تتراوح من 1 إلى 24 أليافًا ، يسهل البناء المخزن بإحكام إنهاء أسهل للتطبيقات ذات عدد الألياف المنخفض في شبكة المنطقة المحلية (LAN) ويلغي الحاجة إلى مجموعات التهوية.يتميز التصميم بألياف مخزنة TIA-598 ذات الترميز اللوني 900 ميكرومتر TBII لسهولة التعرف عليها والتعرية المتسقة والإنهاء المباشر.متوفر بمقاسات 50 ميكرومتر و 62.5 ميكرومتر وإصدارات أحادية الوضع وهجينة ، يفي تصميم الكبل بمعايير اختبار ICEA S-104-696 وهو أيضًا مدرج في قوائم OFNR و FT-4 لاستخدامات الناهض والأغراض العامة.يسمح القطر الصغير ونصف قطر الانحناء للكابل بالتثبيت السهل في المناطق ذات المساحات الضيقة بينما تعد تقنية حجب المياه المبتكرة مثالية لتطبيقات OSP.
سمات
طلب
الخصائص البصرية (G657A2)
| صفات | الظروف | القيم المحددة | الوحدات |
| الخصائص الهندسية | |||
| قطر الكسوة | 125.0 ± 0.7 | µ م | |
| تكسية غير دائرية | ≤0.7 | ٪ | |
| قطر الطلاء | 245 ± 5 | µ م | |
| طلاء / خطأ تركيز الكسوة | ≤12 | µ م | |
| طلاء غير دائري | ≤6.0 | ٪ | |
| خطأ تركيز اللب / الكسوة | ≤0.5 | µ م | |
| لفة | ≥4 | م | |
| الخصائص البصرية | |||
| 1310 نانومتر | ≤0.35 | ديسيبل / كم | |
| 1383 نانومتر | ≤0.35 | ديسيبل / كم | |
| 1550 نانومتر | ≤0.21 | ديسيبل / كم | |
| توهين | 1625 نانومتر | ≤0.23 | ديسيبل / كم |
| التوهين مقابل الطول الموجي | 1525 ~ 1575 نانومتر | ≤0.02 | ميغاهيرتز * كم |
| الأعلى.فرق | |||
| 1285 ~ 1330 نانومتر | ≤0.03 | ميغاهيرتز * كم | |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| منحدر تشتت صفري | ≤0.092 | ps / (nm2 * كم) | |
| تشتت وضع الاستقطاب | |||
| الحد الأقصى من الألياف الفردية PMD | ≤0.1 | ps / km1 / 2 | |
| قيمة ارتباط تصميم PMD | ≤0.06 | ps / km1 / 2 | |
| القوة النموذجية | 0.04 | ps / km1 / 2 | |
| قطع كابل الطول الموجي | ≤1260 | نانومتر | |
| وضع قطر المجال | 1550 نانومتر | 9.3 ~ 10.3 | µ م |
| 1310 نانومتر | 8.4 ~ 9.3 | µ م | |
| مؤشر مجموعة الانكسار | 1550 نانومتر | 1.467 | |
| 1310 نانومتر | 1.466 | ||
| الخصائص البيئية | 1310 نانومتر ، 1550 نانومتر و 1625 نانومتر | ||
| دورة درجة الحرارة | -60 درجة إلى + 85 درجة | ≤0.05 | ديسيبل / كم |
| ركوب الدراجات درجة الحرارة والرطوبة | -10 إلى + 85 ، | ≤0.05 | ديسيبل / كم |
| 4٪ إلى 98٪ RH | |||
| غمر المياه | 23 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| حرارة جافة | 85 ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| حرارة رطبة | 85 ℃ ، 85٪ رطوبة نسبية ، 30 يومًا | ≤0.05 | ديسيبل / كم |
| المواصفات الميكانيكية | |||
| اختبار مقاومة | ≥9.0 | ن | |
| ≥1.0 | ٪ | ||
| ≥ 100 | kpsi | ||
| تسبب الانحناء الكلي في الخسارة | |||
| 1 يتحول @ 5mm دائرة نصف قطرها | 1550 نانومتر | ≤0.15 | ديسيبل |
| 1 يتحول @ 5mm دائرة نصف قطرها | 1625 ملم | ≤0.45 | ديسيبل |
| 1 يتحول @ 7.5 مم دائرة نصف قطرها | 1550 نانومتر | ≤0.08 | ديسيبل |
| 1 يتحول @ 7.5 مم دائرة نصف قطرها | 1625 ملم | ≤0.25 | ديسيبل |
| 1 يتحول @ 10 ملم دائرة نصف قطرها | 1550 نانومتر | ≤0.03 | ديسيبل |
| 1 يتحول @ 10 ملم دائرة نصف قطرها | 1625 ملم | ≤0.10 | ديسيبل |
| قوة شريط الطلاء | متوسط القوة النموذجي | 1.5 | ن |
| قوة الذروة | ≥1.3 ≤8.9 | ن | |
| معامل قابلية التأثر بالضغط الديناميكي | 27 | ||
تخصيص
| تخصيص | وحدة | 4F | 6F | 8F | 12F | 24F |
| القطر الاسمي للكابل | مم | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| الوزن الاسمي | كجم / كم | 28 | 33 | 36 | 41 | 58 |
| نطاق درجة حرارة | درجة مئوية | -10 إلى 70 | ||||
| ماكس سحب التوتر | ن | 600 | 600 | 600 | 600 | 900 |
| الأعلى.مقاومة السحق | N / 100 ملم | 500 | 500 | 500 | 500 | 500 |
| سحق طويل الأمد | N / 100 ملم | 250 | 250 | 250 | 250 | 250 |
| دقيقة.نصف قطر الانحناء - تحت الحمل | مم | 120 | 124 | 136 | 144 | 160 |
| دقيقة.نصف قطر الانحناء - لا يوجد تحميل | مم | 89 | 93 | 102 | 108 | 120 |
| كود اللون للألياف والأنابيب | أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أكوا | |||||
