G657A2 G657B3 كابل الألياف البصرية FTTH إسقاط النايلون غير مرئية شفافة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLYNN or OEM, ODM
إصدار الشهادات: ISO, ROHS, CE
الحد الأدنى لكمية: 2 كم
تفاصيل التغليف: طبل خشبي ، كرتون
وقت التسليم: 5-10 أيام
شروط الدفع: T / T ، L / C ، غرب الاتحاد
القدرة على العرض: 100000 نواة
معلومات تفصيلية
نموذج رقم.: FTTH GJYFJH طلب: شبكة FTTH FTTB FTTX
نوع الألياف: G657A2 اسم المنتج: كابل داخلي FTTH
إصدار الشهادات: ISO9001/CE/RoHS سترة المواد: LSZH
تسليط الضوء:

كابل إسقاط مسطح G657B3 Ftth

,

كابل إسقاط G657A2 FTTH

,

كابل إسقاط مسطح من النايلون Ftth


منتوج وصف

G657A2 G657B3 النايلون غير مرئية الألياف البصرية شفافة كابل إسقاط FTTH

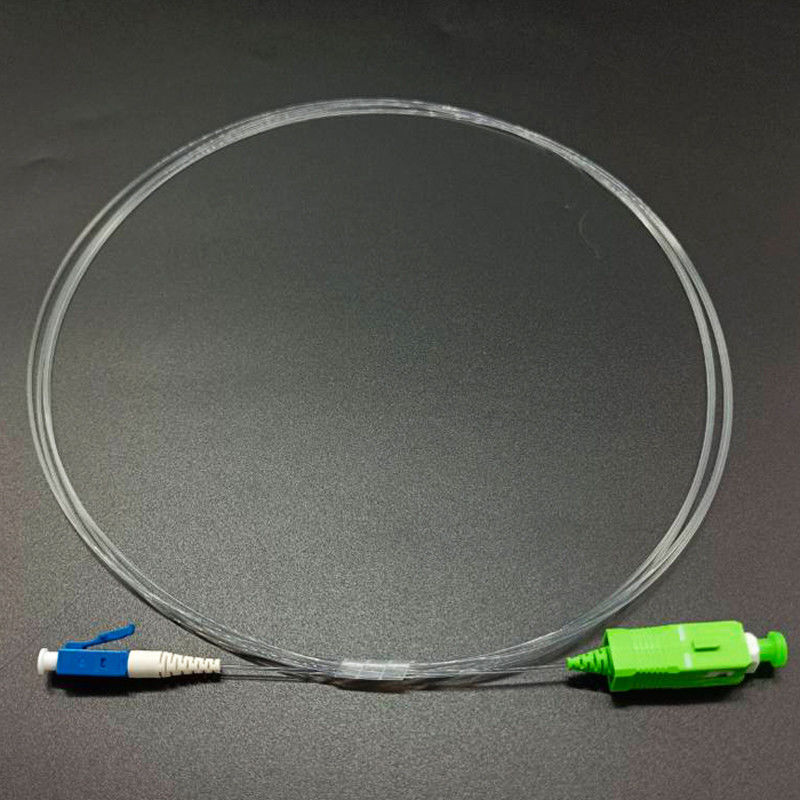

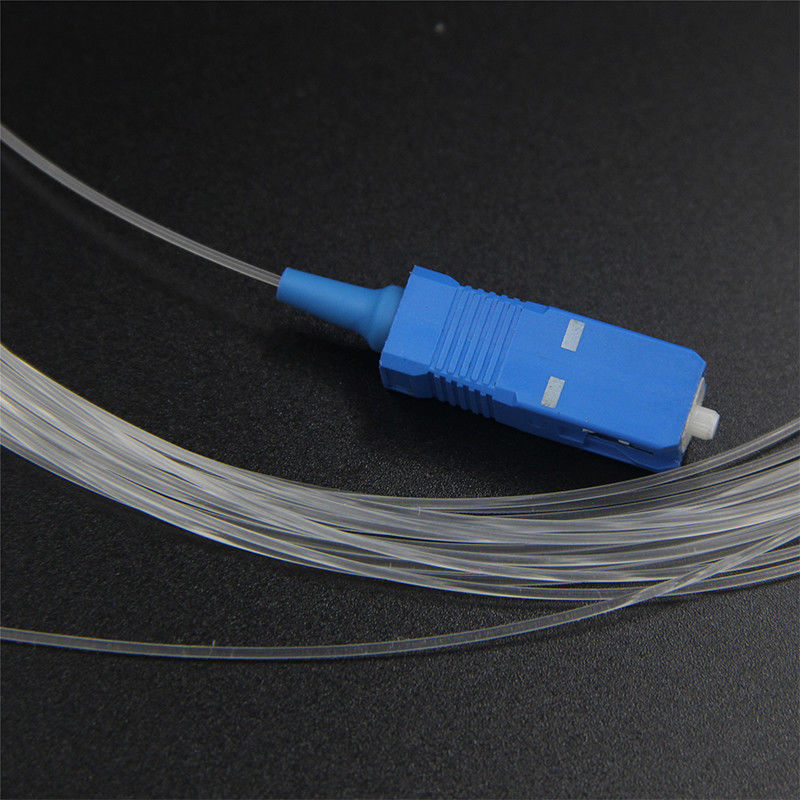

سلك تصحيح الألياف البصرية غير المرئي

1. حل البيئة الداخلية للمنازل والمكاتب والمحلات التجارية وما إلى ذلك التي تم تجديدها.
2. دون الإضرار بأعمال الزخرفة المنجزة ، دون التأثير أو التأثير القليل على تأثير الزخرفة.
3. لا حاجة لارتداء الأنابيب ، لا ثقوب ، لا مسامير وطرق التثبيت الأخرى.
4. على طول خطوط الزاوية والأبواب والنوافذ وحواف النوافذ وما إلى ذلك ، قم بتمديد الألياف إلى المنزل وتمتد إلى أي ركن من أركان الغرفة.
5. إنها ليست جميلة فحسب ، بل يمكن أيضًا تركيبها بسرعة وسهولة مع الحد الأدنى من الإزعاج للسكان ، ويمكن أن تقلل إلى حد كبير من صعوبة البناء وتكلفة المواد.





سمات
انخفاض خسارة الإدراج خسارة عالية العودة

التحمل الميكانيكي الممتاز

مصداقية عالية واستقرار

جيد في التكرار والتبادل





طلب
شبكات اتصالات الألياف الضوئية

شبكة الوصول البصري

شبكات معالجة البيانات

منشآت المبنى





الخصائص البصرية (G657A2)

صفات الظروف القيم المحددة الوحدات
الخصائص الهندسية
قطر الكسوة 125.0 ± 0.7 µ م
تكسية غير دائرية ≤0.7 ٪
قطر الطلاء 245 ± 5 µ م
طلاء / خطأ تركيز الكسوة ≤12 µ م
طلاء غير دائري ≤6.0 ٪
خطأ تركيز اللب / الكسوة ≤0.5 µ م
لفة ≥4 م
الخصائص البصرية
1310 نانومتر ≤0.35 ديسيبل / كم
1383 نانومتر ≤0.35 ديسيبل / كم
1550 نانومتر ≤0.21 ديسيبل / كم
توهين 1625 نانومتر ≤0.23 ديسيبل / كم
التوهين مقابل الطول الموجي 1525 ~ 1575 نانومتر ≤0.02 ميغاهيرتز * كم
الأعلى.فرق
1285 ~ 1330 نانومتر ≤0.03 ميغاهيرتز * كم
الطول الموجي للتشتت الصفري 1300 ~ 1324 نانومتر
منحدر تشتت صفري ≤0.092 ps / (nm2 * كم)
تشتت وضع الاستقطاب
الحد الأقصى من الألياف الفردية PMD ≤0.1 ps / km1 / 2
قيمة ارتباط تصميم PMD ≤0.06 ps / km1 / 2
القوة النموذجية 0.04 ps / km1 / 2
قطع كابل الطول الموجي ≤1260 نانومتر
وضع قطر المجال 1550 نانومتر 9.3 ~ 10.3 µ م
1310 نانومتر 8.4 ~ 9.3 µ م
مؤشر مجموعة الانكسار 1550 نانومتر 1.467
1310 نانومتر 1.466
الخصائص البيئية 1310 نانومتر ، 1550 نانومتر و 1625 نانومتر
دورة درجة الحرارة -60 درجة إلى + 85 درجة ≤0.05 ديسيبل / كم
ركوب الدراجات درجة الحرارة والرطوبة -10 إلى + 85 ، ≤0.05 ديسيبل / كم
4٪ إلى 98٪ RH
غمر المياه 23 ، 30 يومًا ≤0.05 ديسيبل / كم
حرارة جافة 85 ، 30 يومًا ≤0.05 ديسيبل / كم
حرارة رطبة 85 ℃ ، 85٪ رطوبة نسبية ، 30 يومًا ≤0.05 ديسيبل / كم
المواصفات الميكانيكية
اختبار مقاومة ≥9.0 ن
≥1.0 ٪
≥ 100 kpsi
تسبب الانحناء الكلي في الخسارة
1 يتحول @ 5mm دائرة نصف قطرها 1550 نانومتر ≤0.15 ديسيبل
1 يتحول @ 5mm دائرة نصف قطرها 1625 ملم ≤0.45 ديسيبل
1 يتحول @ 7.5 مم دائرة نصف قطرها 1550 نانومتر ≤0.08 ديسيبل
1 يتحول @ 7.5 مم دائرة نصف قطرها 1625 ملم ≤0.25 ديسيبل
1 يتحول @ 10 ملم دائرة نصف قطرها 1550 نانومتر ≤0.03 ديسيبل
1 يتحول @ 10 ملم دائرة نصف قطرها 1625 ملم ≤0.10 ديسيبل
قوة شريط الطلاء متوسط ​​القوة النموذجي 1.5 ن
قوة الذروة ≥1.3 ≤8.9 ن
معلمة قابلية التأثر بالإجهاد الديناميكي 27




تخصيص

تخصيص وحدة 4F 6F 8F 12F 24F
القطر الاسمي للكابل مم 5.8 6.2 6.8 6.6 8.2
الوزن الاسمي كجم / كم 28 33 36 41 58
نطاق درجة حرارة درجة مئوية -10 إلى 70
ماكس سحب التوتر ن 600 600 600 600 900
الأعلى.مقاومة السحق N / 100 مم 500 500 500 500 500
سحق طويل الأمد N / 100 مم 250 250 250 250 250
دقيقة.نصف قطر الانحناء - تحت الحمل مم 120 124 136 144 160
دقيقة.نصف قطر الانحناء - لا يوجد تحميل مم 89 93 102 108 120
كود اللون للألياف والأنابيب أزرق ، برتقالي ، أخضر ، بني ، رمادي ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أكوا
